| الاسم التجاري: | HSTECH |
| الـ MOQ: | 1 جهاز كمبيوتر |
| سعر: | negotiable |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 50 جهاز كمبيوتر / شهر |

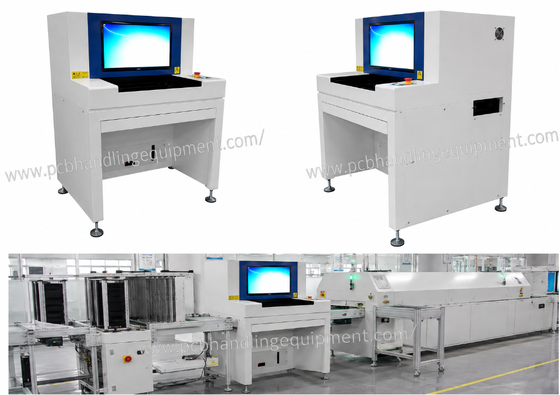

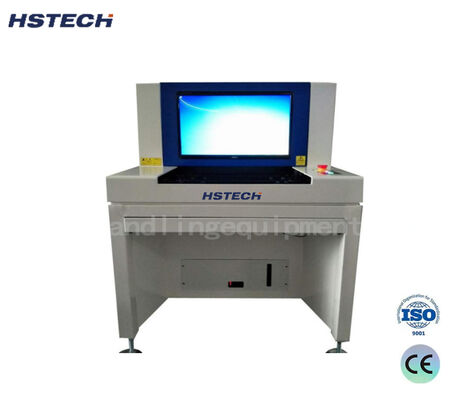

معدات التفتيش البصري PCBA المتقدمة خارج الإنترنت المصممة لخطوط إنتاج التجميع الإلكتروني SMT و DIP ، والتي تحل محل التفتيش اليدوي التقليدي بتكنولوجيا بصرية آلية.
تستخدم آلة AOI هذه التصوير البصري الحديث وخوارزميات تحليل الصور المهنية لالتقاط صور PCB عالية الوضوح وتحديد عيوب المكونات والمفاصل باللحام تلقائيًا.يحسن بكثير من كفاءة مراقبة الجودة مقارنة مع طرق التفتيش اليدوية.
الفوائد الرئيسية للأداء:يحقق أكثر من 99٪ من معدل الكشف عن العيوب (مقارنة بـ 70٪ مع التفتيش اليدوي) ، ويقلل من متطلبات العمالة بمقدار 2-4 مفتشين لكل خط إنتاج، ويقضي على عوامل الخطأ البشري.وظيفة إحصائية SPC المدمجة توفر بيانات عيب شاملة لتحسين العملية.
يدعم التفتيش بعد طباعة البستة SMT ، وحل الارتداد ، وعمليات لحام الموجة DIP. مثالية لمختلف ،تصنيع المجموعات الكهربائية الصغيرة والمتوسطة مع أداء مستقر وصيانة سهلة.
تلتقط كاميرات CCD الصناعية عالية السرعة صور PCBA في الوقت الحقيقي. تحلل الخوارزميات متعددة الأبعاد وتقارن هذه الصور مع عينات المرجعية القياسية.النظام يكتشف العيوب تلقائيًا، يحدد المواقع، ويخزن اللقطات، ويولد تقارير التفتيش الشاملة.
| الفئة | البند | المواصفات |
|---|---|---|
| العمليات المدعومة | مراحل التفتيش | بعد طباعة SMT معلّقة ، بعد لحام إعادة التدفق ، بعد لحام موجة DIP |
| مواصفات PCB | 25×25mm-330×380mm (أحجام مخصصة متاحة) | |
| تفاصيل PCB | سمك الـ PCB | 0.3-5.0ملم |
| ارتفاع المكون | الجانب العلوي ≤35mm؛ الجانب السفلي ≤50mm (يمكن تخصيصه) | |
| النظام البصري | وحدة التصوير | كاميرا رقمية عالية السرعة ذات لون كامل |
| الإضاءة | مصدر ضوء LED / RGB ذو 3 قنوات | |
| القرار | 10μm / 15μm / 18μm / 20μm / 25μm اختياري | |
| النظام الميكانيكي | محرك X/Y | المحرك الخادم + المسمار الدقيق |
| دقة الموقع | < 8μm | |
| عامة | إمدادات الطاقة | AC220V ±10٪، 50/60Hz، 0.6 كيلوواط |
| الأبعاد العامة | 980 × 945 × 1260 مم |
الإلكترونيات الاستهلاكية، لوحات التحكم الصناعية، وحدات الطاقة، معدات الاتصال، الإلكترونيات السيارات، الأجهزة الطبية،ومصنعين آخرين مع متطلبات مراقبة جودة لحام SMT & DIPمناسبة بشكل خاص لخطوط الإنتاج مع تغيير منتج متكرر وأوامر مجموعة صغيرة مختلطة.
