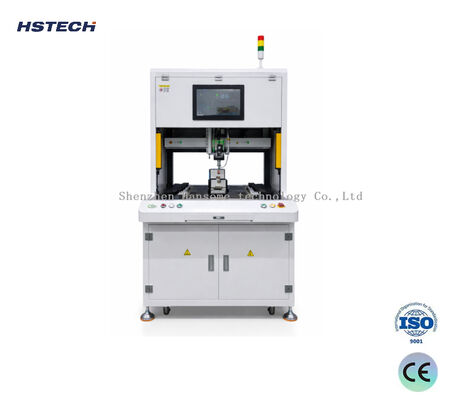

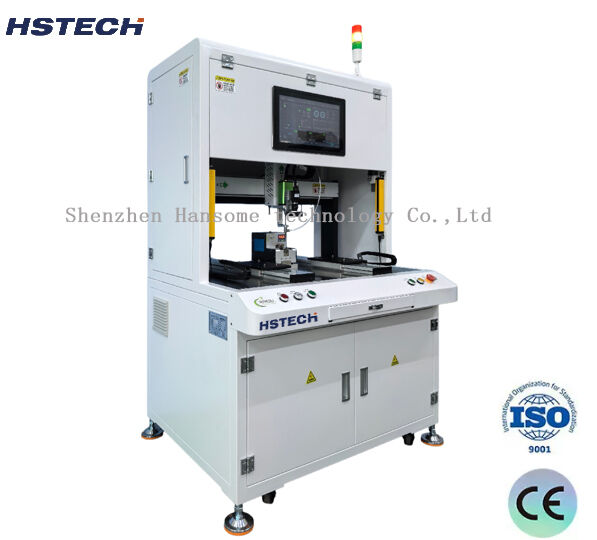

معدات تثبيت البراغي الذكية الأرضية القائمة على الكمبيوتر الموجهة بالرؤية

الاسم التجاري:	HSTECH
الـ MOQ:	1 جهاز كمبيوتر
سعر:	negotiable
شروط الدفع:	تي/تي
القدرة على التوريد:	50 جهاز كمبيوتر / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ISO

اسم المنتج:

آلة قفل المسمار

طريقة مدفوعة:

محرك مؤازر / محرك متدرج ذو حلقة مغلقة

دقة تحديد المواقع:

± 0.03 ملم

جهد إمداد الطاقة:

تيار متردد 220 فولت

القوة المقدرة:

1200 واط

ضمان:

1 سنة

تفاصيل التغليف:

خشبي

القدرة على العرض:

50 جهاز كمبيوتر / شهر

إبراز:

آلة تثبيت البراغي الأوتوماتيكية القائمة على الكمبيوتر

معدات قفل البراغي الموجهة بالرؤية

آلة تثبيت البراغي الذكية الأرضية

وصف المنتج

معدات التثبيت اللولبي التلقائي الذكية للتأريض القائمة على الكمبيوتر

آلة لربط البراغي موجهة بالرؤية مع نظام ربط ذكي لتأريض الكمبيوتر بـ 4 محاور لتطبيقات إحكام ربط البراغي عالية الدقة والقابلة للتتبع.

نظرة عامة على المنتج

تعد آلة ربط البراغي الذكية لتأريض الكمبيوتر 1.0 حلاً آلياً عالي الدقة لتثبيت البراغي بنمط الكابينة، ومبنياً على منصة كمبيوتر صناعية. ومن خلال الجمع بين كاميرا Hikvision للرؤية، ومفك براغي كهربائي ذكي، ونظام حركة بمحرك خطوي ذي حلقة مغلقة، وحماية بستارة ضوئية للأمان، توفر هذه المعدات أداءً مستقراً وقابلاً للتكرار لربط البراغي بما يلائم التصنيع الذكي الحديث.

صُممت هذه الآلة لضمان المتانة وسهولة التركيب، وهي تدعم التعليم من نقطة إلى نقطة، واستيراد إحداثيات CAD، وتسجيل بيانات التثبيت للعملية بأكملها، واكتشاف العيوب، وإمكانية الربط الاختياري بنظام MES. كما تعالج بفعالية مشاكل التجميع الشائعة بما في ذلك البراغي المفقودة، والبراغي العائمة، وتلف السنون، مما يقلل بشكل كبير من عبء الفحص اليدوي ويعزز اتساق تجميع المنتجات.

تعتبر مثالية لتجميع براغي التأريض للوحات الدوائر المطبوعة (PCBA)، والإلكترونيات الاستهلاكية، ووحدات التحكم، والتجميعات الإلكترونية. ويمكن للمشغلين ضبط البرامج ومراقبة أشكال موجات عزم الدوران في الوقت الفعلي وتصدير تقارير الإنتاج عبر واجهة رسومية سهلة الاستخدام دون الحاجة إلى خبرة برمجية معقدة.

المزايا الأساسية والخصائص الرئيسية

نظام تحكم قوي قائم على الكمبيوتر: يعمل على كمبيوتر صناعي متكامل (All-in-One) بنظام تشغيل مخصص. يدعم استيراد إحداثيات CAD والتعليم اليدوي من نقطة إلى نقطة لإنشاء البرامج بسرعة للمنتجات الجديدة.
كشف ذكي لعملية التثبيت بالكامل: قراءة شكل الموجة في الوقت الفعلي من مفك البراغي الكهربائي الذكي. كشف تلقائي عن البراغي المفقودة، وارتفاع البرغي العائم، وتلف السنون. تخزين محلي لبيانات CSV وتصدير لبيانات XLS لتتبع الإنتاج بالكامل.
إدارة العمليات متعددة المستويات: نظام شامل لصلاحيات المستخدم لضمان سلامة الإنتاج في المصنع والتحكم في الوصول.
وظائف صناعية اختيارية قابلة للتوسيع: إمكانية مسح الرمز الشريطي/رمز الاستجابة السريعة QR (تتطلب جهاز مسح خارجي) والربط مع نظام MES لتحميل سجلات الإنتاج إلى خوادم بعيدة عبر شبكة الإيثرنت.
هيكل ميكانيكي عالي الدقة يعمل بمحركات سيرفو: دقة تحديد موضع تبلغ ±0.03 مم مع تغذية البراغي بنمط مزدوج (نوع الشفط أو نوع النفخ). يبلغ متوسط دورة الربط من 1.5 إلى 3 ثوانٍ لكل برغي.
بنية قوية: يضمن هيكل الكابينة للخدمة الشاقة إنتاجاً مستمراً ومستقراً على المدى الطويل في البيئات الصعبة.
أمان متكامل وتصميم يركز على راحة المستخدم: مزودة بستارة ضوئية للأمان، وزر توقف مادي للطوارئ، ومصباح مؤشر تحذيري، ودرج للوحة المفاتيح والماوس لتوفير الراحة للمشغل.
مكونات من علامات تجارية رائدة: تتميز بمفك براغي كهربائي ذكي، ومكونات هوائية من AirTAC، وكاميرا صناعية من Hikvision، ومصدر طاقة تحويلي من Mean Well، ومحركات خطوية بحلقة مغلقة، ومغذي براغي برجي مطور ذاتياً لضمان تشغيل موثوق طويل الأمد.

المكونات الرئيسية

مفك براغي كهربائي ذكي

مغذي براغي برجي من صنع ذاتي

كمبيوتر صناعي متكامل (All-in-One)

ستارة ضوئية للأمان

لوحة أزرار تشغيل مادية وزر توقف للطوارئ

كاميرا رؤية بصرية من Hikvision

درج سحب للوحة المفاتيح والماوس

المواصفات الفنية

العنصر	المعلمة
مسافة حركة المحاور	300 × 250 × 200 مم
الحد الأقصى لأبعاد منتج الربط	240 × 250 مم
طريقة الدفع والحركة	محرك سيرفو / محرك خطوي ذو حلقة مغلقة
دقة تحديد الموضع	±0.03 مم
طريقة تغذية البراغي	نوع الشفط / نوع النفخ بالهواء (قابل للاختيار)
زمن ربط البرغي الواحد	1.5-3 ثوانٍ
جهد إمداد الطاقة	220 فولت تيار متردد
القدرة المقدرة	1200 واط
إمداد الهواء المضغوط	0.4-0.6 ميغاباسكال
الوزن الإجمالي للآلة	200 كجم
عدد مفكات البراغي الكهربائية	وحدة واحدة

سيناريوهات التطبيق

تناسب آلة ربط البراغي الذكية هذه التجميع في خطوط الإنتاج الضخم لـ:

ربط براغي التأريض للوحات الدوائر المطبوعة (PCBA) ولوحات التحكم الإلكترونية
تجميع الإلكترونيات الاستهلاكية (3C)
الأجهزة المنزلية الصغيرة ووحدات الأجهزة الدقيقة
تثبيت المكونات الإلكترونية للسيارات
أي سيناريو تصنيع يتطلب تتبع ربط البراغي وفحص الجودة

مثالية للمصنعين الذين يطلبون

سجلات ربط براغي قابلة للتتبع، ومراقبة عزم الدوران في الوقت الفعلي، وإنذاراً تلقائياً بالعيوب، وإمكانية ربط المعدات بأنظمة إدارة التصنيع (MES) في المصنع. تحل هذه الآلة محل أعمال الربط اليدوية المتكررة، وتقلل من الخطأ البشري، وتخفض تكاليف الفحص مع تحسين جودة الإنتاج وكفاءته.
