آلة لحام روبوتية أوتوماتيكية بخمسة محاور وطاولتين، لوحة تحكم قابلة للبرمجة لتجميع لوحات الدوائر المطبوعة

آلة لحام روبوتية أوتوماتيكية بخمسة محاور وطاولتين، لوحة تحكم قابلة للبرمجة لتجميع لوحات الدوائر المطبوعة

الاسم التجاري:	HSTECH
رقم الطراز:	HS-S5331R
الـ MOQ:	1 جهاز كمبيوتر
سعر:	negotiable
شروط الدفع:	تي/تي
القدرة على التوريد:	50 جهاز كمبيوتر / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ISO

اسم المنتج:

روبوت لحام الطاولة

رأس لحام:

نصيحة واحدة

تناوب:

360 درجة

نظام:

البرمجة اليدوية، التبديل السريع

وزن الآلة:

90 كجم

ضمان:

1 سنة

تفاصيل التغليف:

القدرة على العرض:

50 جهاز كمبيوتر / شهر

إبراز:

آلة لحام روبوتية بخمسة محاور

روبوت قابل للبرمجة لتجميع لوحات الدوائر المطبوعة

روبوت اللحام الآلي ذو الطاولة المزدوجة

وصف المنتج

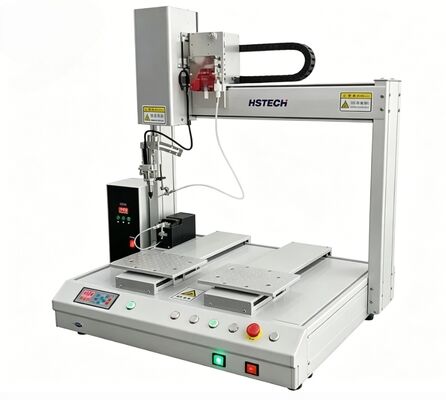

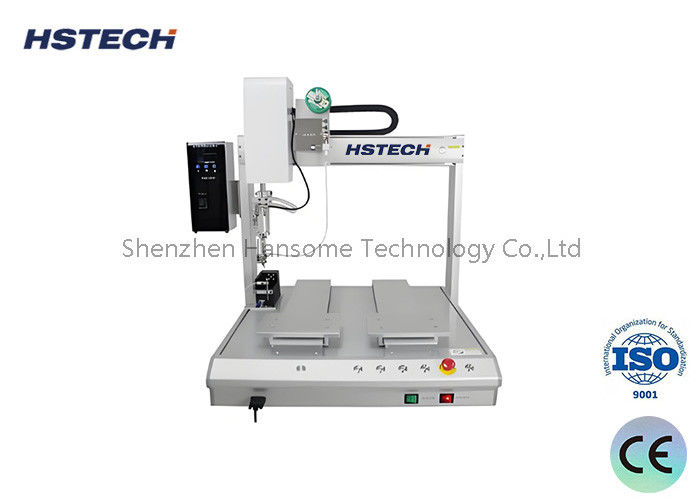

آلة لحام آلية ذات 5 محاور من طاولة مزدوجة

آلة HS-S5331R 5 محور مزدوج الطاولة الروبوتية لحام هو حل الذكاء لحام الآلي المصممة للجمعية الإلكترونية الدقيقة.مجهزة بمحطات عمل مزدوجة ونظام تحرك 5 محاور، هذه منصة اللحام الروبوتية توفر اللحام المستقر والمتسق عالية الجودة لـ PCBA والإصلاحيات وأطراف الأسلاك والمكونات الإلكترونية المصغرة.

الخصائص الرئيسية

نظام اللحام الحركي ذو الخمس محاور:الحركة متعددة الأبعاد مع 360 درجة محور R الدوار يسمح لحام مرن في الزوايا المعقدة والتعامل مع مواقف لحام غير منتظمة بكفاءة
التحكم في محرك الدفع الخطوة:محرك خطوة + نظام نقل حزام التوقيت يوفر تشغيل مستقر، وانخفاض الاهتزازات والاتساق المتميز في المواقع لإنتاج مستمر لفترات طويلة

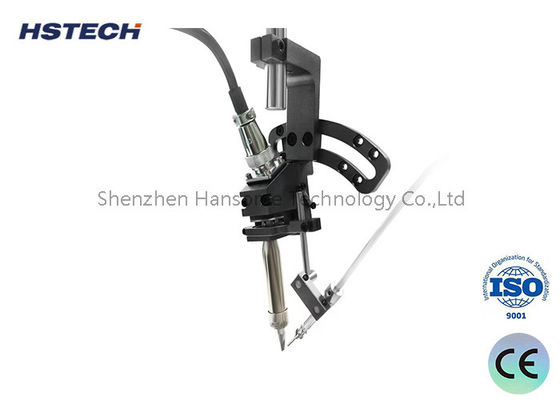

تحكم دقيق في درجة الحرارة والقصدير المكسور:مراقبة درجة الحرارة في الوقت الفعلي مع التحكم الدقيق في القصدير المكسور يمنع زيادة اللحام ومفاصل اللحام البارد والجسور والحبات القصيرة
السكة الحديدية الخطية ذات الدرجة العالية:الهيكل الخطي الرفيع الجودة يضمن حركة ناعمة للغاية وسطحة ، ويقلل من انحراف الحركة ويطيل عمر خدمة الآلة
أنماط لحام متعددة:يدعم لحام نقطة (حام نقطة) وحام سحب ، قابلة للتخصيص لتتناسب مع متطلبات لحام قطعة العمل المتنوعة
ذراع آلة من سبيكة الألومنيوم عالية القوة:الهيكل المرتفع من سبيكة مخصصة هو مضاد للصدأ ، مضاد للتشوه ، والحفاظ على الاستقرار الهيكلي في ظل التشغيل المستمر طويل الأجل
علم البرمجة معلقة:مربع تعليم يدوي سهل الاستخدام لبرمجة مسار سهلة مع تخزين ما يصل إلى 99 مجموعة من برامج اللحام المستقلة
نظام تصفية تطهير الدخان المدمجتصفية بشكل فعال الدخان الضار الناتج أثناء اللحام، وحماية طرف الحديد اللحام من التآكل وتحسين بيئة ورشة العمل

المواصفات التقنية

النموذج	HS-S5331R
نطاق العمل X/Y1/Y2/Z	500 × 300 × 300 × 100 مم
R دوران المحور	360 درجة
XYZ السرعة الحركية القصوى	300 ملم/ثانية
نظام القيادة	محرك خطوة + حزام توقيت
إعادة دقة الموقع	±0.02 ملم
وضع العمل	أوتوماتيكية بالكامل
طريقة البرمجة	البرمجة اليدوية عن طريق Teach Pendant
نظام التحكم	نظام التحكم في درجة الحرارة الثابتة
وحدة التحكم	لوحة التحكم
وزن الجهاز	90 كجم
الأبعاد الكلية (L × W × H)	716 × 585 × 800 مم
إمدادات الطاقة	220 فولت 5060 هرتز
نطاق التحكم في درجة الحرارة	0°550°C
طريقة تنظيف أطراف اللحام	التنظيف الهوائي
واجهة الاتصالات الخارجية	USB + RS232
طرق اللحام	لحام النقطة / لحام السحب
بيئة العمل الحرارة والرطوبة	5~40 درجة مئوية، 20~90% RH (غير مكثف)

سيناريوهات التطبيق

مناسبة لمعالجة اللحام الآلي لألواح الدوائر PCB ، الألواح المرنة FPC ، الموصلات الإلكترونية ، محطات السلك ، أجهزة الاستشعار ، الوحدات الصغيرة ، المكونات الصوتية ، الإلكترونيات الاستهلاكية ،الإلكترونيات الطبية، والجمعيات الإلكترونية للسيارات.

مزايا المنتج

تصميم العمل المتناوب على طاولة مزدوجة:تعمل محطتان عملتا بالتناوب، مما يوفر وقت الانتظار في تحميل / تفريغ وتعزيز كفاءة الإنتاج
اتساق اللحام عالي جداً:يحل محل اللحام اليدوي ، ويقضي على الجودة غير المستقرة الناجمة عن العملية البشرية ويقلل من معدل العيوب
عملية بسيطة وتكلفة تعليمية منخفضة:البرمجة المتعلقة بالتدريس البديهية تسمح للمشغلين بإكمال تحرير البرنامج بسرعة دون معرفة برمجة مهنية
تصميم صديق للبيئة:النظام المتكامل لتنقية الدخان يزيل دخان اللحام ويتوافق مع معايير بيئية المصنع
حياة خدمة طويلة وتكلفة صيانة منخفضة:الإطار المقاوم للصدأ من سبيكة و مكونات ناقلة موثوقة تدعم الإنتاج الصناعي بدون توقف لفترة طويلة
