كفاءة عالية 90 ° 180 ° PCB تغيير اتجاه ناقل الدوران مع 3 ضوء برج لون

Name: كفاءة عالية 90 ° 180 ° PCB تغيير اتجاه ناقل الدوران مع 3 ضوء برج لون
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

الاسم التجاري:	HSTECH
رقم الطراز:	HS-SZ350
الـ MOQ:	1 جهاز كمبيوتر
السعر:	negotiable
شروط الدفع:	تي/تي
القدرة على التوريد:	50 جهاز كمبيوتر / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ISO

اسم المنتج:

ناقل الدوران PCB

مزود الطاقة:

تيار متردد 100-230 فولت

بدوره درجة:

90 درجة، 180 درجة، 270 درجة

إشارة:

سميما

التحكم:

شاشة تعمل باللمس

ضمان:

1 سنة

تفاصيل التغليف:

خشبي

القدرة على العرض:

50 جهاز كمبيوتر / شهر

إبراز:

ناقل دوران ثنائي الفينيل متعدد الكلور 90 درجة 180 درجة

ناقل تغيير اتجاه ثنائي الفينيل متعدد الكلور مع ضوء البرج

معدات معالجة ثنائي الفينيل متعدد الكلور عالية الكفاءة

وصف المنتج

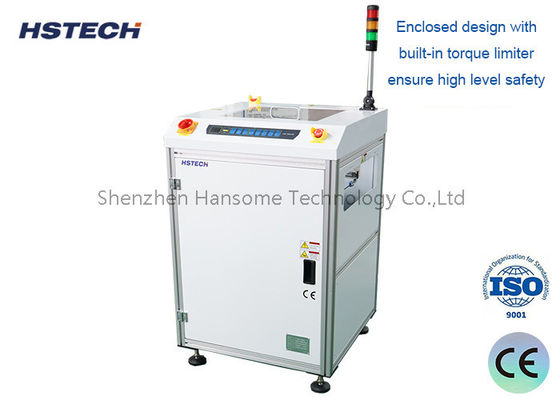

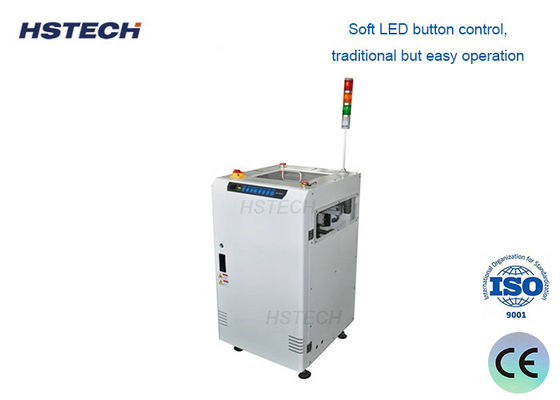

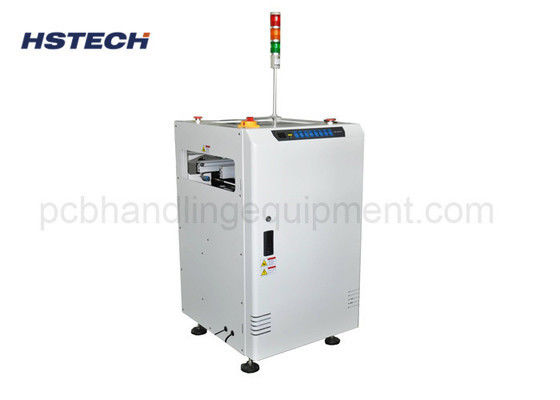

SMT 90 ° / 180 ° ناقل تحويل PCB مع ضوء برج ثلاثي الألوان

ناقل تحويل PCB التحول SMT هو جهاز نقل تلقائي متخصص مصمم لخطوط إنتاج التجميع SMT ، يدعم إعادة توجيه الاتجاه 90 درجة و 180 درجة و 270 درجة.مجهزة بمصباح برج قياسي ثلاثي الألوان للإشارة إلى حالة الجهاز في الوقت الحقيقي، هذا الناقل الدوار يربط بسهولة أجهزة SMT الأمامية والخلفية، مما يتيح التبديل المرن في تدفق لوحات الدوائر PCB على خطوط الإنتاج الآلية بالكامل.

خصائص المنتج الأساسية

هيكل أمان مغلق بالكامل:تصميم الحجرة المغلقة مع محدود عزم الدوران المدمج يمنع الإفراط الميكانيكي وتحطيم PCB أثناء الدوران
غطاء أمان سريع الانفتاحالوصول الكامل إلى المكونات الداخلية لسهولة الصيانة وتقليل وقت التوقف
أزرار التحكم المادية سهلة الاستخدام:أجهزة تحكم بديهية في اللوحة الجانبية للبدء والإيقاف وإعادة ضبط العمليات الطارئة
آلية الدوران عالية الدقة:التركيب الدقيق للمحامل والحركة الخدمية يضمن دوران مستقر وخالي من الاهتزاز
الحد من فجوة النقل:يزيل التوصيل الأمثل للدولاب تعثر حواف اللوحة المنسوجة والانحناء
منطق تدفق حركة المرور القابل للتخصيص:أوضاع تأخير الإشارة القابلة للبرمجة وتسلسل النقل وطرق تشغيل زاوية الدوران
تعديل عرض المسمار المتوازي:نظام المسمار مزدوج القيادة يحافظ على التوازي الأفقي المثالي
التوافق في الاتصالات SMEMA:واجهة قياسية للاندماج السلس مع جميع معدات SMT الرئيسية

المواصفات التقنية

المعلم	تفاصيل
الوظيفة الأساسية	إعادة توجيه اتجاه تدفق PCB ؛ دعم زوايا الدوران 90 ° ، 180 ° ، 270 °
ارتفاع النقل القياسي	910±20mm (يتطابق مع معايير معدات SMT العالمية)
التوجيه	دعم ثنائي الاتجاه من اليسار إلى اليمين / من اليمين إلى اليسار
وقت الدورة القياسي	حوالي 5 ثوانٍ لكل دورة دورة كاملة
إمدادات الطاقة	التيار الكهربائي 100-230 فولت، مرحلة واحدة، 50/60 هرتز الجهد العالمي
ضغط الهواء العامل	إمدادات الهواء المضغوط من 4-6 بار
الحد الأقصى لاستهلاك الهواء	10 لتر/دقيقة في حالة التشغيل المستمر بالكامل
الحد الأدنى لسمك PCB	0.4mm (يدعم لوحات الدوائر المرنة والصلبة الرقيقة للغاية)
إشارة الاتصال	واجهة الإشارة القياسية في صناعة SMEMA

خيارات النموذج القياسي

النموذج HS-SZ350

حجم معالجة PCB:50 × 50 - 450 × 350 مم
مقاس الجهاز:700×750×1200 مم
الوزن الصافي150 كجم
التطبيقات:لوحات الهواتف المحمولة، وحدات الاستشعار، الإلكترونيات القابلة للارتداء، ألواح دائرة التحكم الصغيرة.

النموذج HS-SZ460

حجم معالجة PCB:50×50 - 550×460 مم
مقاس الجهاز:840 × 890 × 1200 مم
الوزن الصافي180 كجم
التطبيقات:لوحات التحكم في السيارات، لوحات الطاقة الأم، لوحات التحكم الرئيسية الصناعية، لوحات محركات LED الكبيرة. قدرة تحميل أعلى للوحات الدائرة متعددة الطبقات الثقيلة.

سيناريوهات التطبيق

• خطوط إنتاج التصحيحات SMT الآلية بالكامل
• تحويل الاتجاه بعد إعادة تدفق PCB وتحويل تخطيط الخط
• اتصال خطوط محطة الفحص بالأشعة السينية (AOI، SPI)
• إلكترونيات السيارات، الإلكترونيات الاستهلاكية، تجميع دوائر الأجهزة الطبية
• ورشة عمل لتصنيع لوحات تحكم الأجهزة المنزلية الذكية
• ناقل لوجستيات PCB الآلي في المصنع المظلم بدون طيار

مزايا المنتج وفوائد العملاء

خفض نسبة حطام PCB:دوران دقيق وفجوة نقل ضيقة تجنب تلف اللوحة وفقدان المكونات
انخفاض الاعتماد على العمل:ربط SMEMA يتيح التشغيل التلقائي بالكامل دون التعامل اليدوي
تخطيط خط مرن:القدرة على الدوران متعددة الزوايا تحسين استغلال مساحة المصنع
تكلفة صيانة منخفضة:تصميم الغطاء الذي يفتح بسرعة يسهل الصيانة اليومية ويقلل من وقت التوقف
التوافق العالمي:إمدادات الطاقة ذات الجهد العريض ودعم إشارة SMEMA القياسية
معايير السلامة العاليةمقيّد الدوران والغطاء المغلق يمنع حوادث السلامة
