روبوت لحام أوتوماتيكي ذو دقة عالية ذو 5 محاور من طاولة مزدوجة لحام بقعة وجر

روبوت لحام أوتوماتيكي ذو دقة عالية ذو 5 محاور من طاولة مزدوجة لحام بقعة وجر

الاسم التجاري:	HSTECH
رقم الطراز:	HS-S5331R
الـ MOQ:	1 جهاز كمبيوتر
سعر:	negotiable
شروط الدفع:	تي/تي
القدرة على التوريد:	100 جهاز كمبيوتر / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ISO

منصة:

طاولة مزدوجة

محور:

5 محور

محرك:

محرك السائر

المحور ص:

برمجة:

دليل مع صندوق التدريس

ضمان:

1 سنة

تفاصيل التغليف:

القدرة على العرض:

100 جهاز كمبيوتر / شهر

إبراز:

روبوت لحام آلي ذو 5 محاور

روبوت لحام طاولة مزدوجة بدقة

روبوت لحام السحب المباشر

وصف المنتج

روبوت لحام آلي عالي الدقة بخمسة محاور وطاولتين

الموديل HS-S5331R - حل لحام آلي متقدم لتطبيقات اللحام النقطي والسحب

نظرة عامة على المنتج

آلة اللحام الروبوتية HS-S5331R بخمسة محاور وطاولتين من HSTECH هي حل لحام آلي عالي الكفاءة وهندسي بدقة مصمم لتبسيط عمليات التجميع الإلكتروني. تم بناؤه للموثوقية والمرونة، ويوفر نتائج لحام متسقة وعالية الجودة مع تقليل العمالة اليدوية وأخطاء الإنتاج.

الميزات الأساسية

قدرة لحام بخمسة محاور: تمكن مهام اللحام المعقدة متعددة الزوايا مع قابلية تكيف عالية لتصاميم المنتجات المتنوعة
التحكم بمحرك السائر (Stepper Motor): يضمن حركة دقيقة وقابلة للتكرار لأداء لحام متسق
التحكم في التسخين وكسر القصدير: يحسن ذوبان القصدير وتطبيقه، ويمنع عيوبًا مثل الوصلات الباردة أو جسور القصدير
دليل خطي عالي الجودة: يضمن حركة سلسة ومستوية لعمل مستقر وخالٍ من الاهتزازات
خيارات لحام مرنة: يدعم اللحام النقطي، واللحام بالسحب، ووظائف لحام مخصصة أخرى
إطار متين من سبائك الألومنيوم: تصميم مقاوم للانحناء ومقاوم للصدأ مصمم للاستخدام الصناعي طويل الأمد

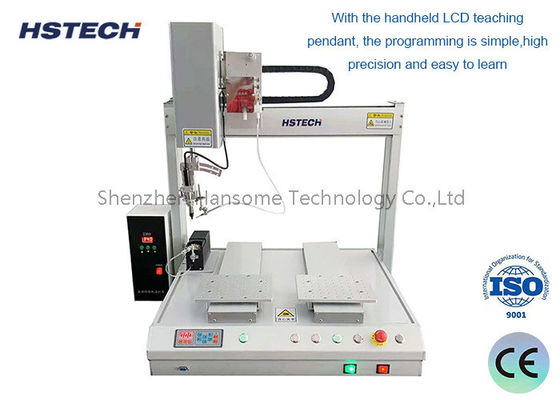

برمجة لوحة التحكم (Teach Pendant): برمجة يدوية سهلة الاستخدام مع تخزين لما يصل إلى 99 مجموعة برامج
نظام فلتر تنقية الدخان: يطيل عمر مكواة اللحام ويحسن جودة اللحام عن طريق إزالة الأبخرة الضارة

المواصفات الفنية

المعلمة	المواصفات
الموديل	HS-S5331R
نطاق العمل X/Y1/Y2/Z	500 × 300 × 300 × 100 مم
محور R	360 درجة
سرعة XYZ	بحد أقصى 300 مم/ثانية
نظام القيادة	محرك سائر + حزام توقيت
دقة التكرار	±0.02 مم
طريقة التشغيل	تلقائي
البرمجة	برمجة يدوية (لوحة التحكم)
نظام التحكم	نظام تحكم ثابت
الوزن	90 كجم
الأبعاد (ط × ع × ا)	716 × 585 × 800 مم
مزود الطاقة	220 فولت 50-60 هرتز
نطاق التحكم في درجة الحرارة	0-550 درجة مئوية
تنظيف طرف المكواة	تنظيف بالهواء / هوائي
الواجهة الخارجية	USB + RS232
طريقة اللحام	لحام نقطي / لحام بالسحب
درجة حرارة / رطوبة العمل	5-40 درجة مئوية / 20-90% رطوبة نسبية

المزايا الرئيسية

تصميم الطاولة المزدوجة: يتيح التحميل/التفريغ وعمليات اللحام المتزامنة، مما يضاعف كفاءة الإنتاج
دقة واتساق عاليان: تضمن دقة التكرار ±0.02 مم وصلات لحام موحدة، مما يلغي الخطأ البشري
تشغيل سهل الاستخدام: تتطلب برمجة لوحة التحكم تدريبًا بسيطًا، مما يسمح بالإعداد السريع للمنتجات الجديدة
صيانة منخفضة: تقلل المكونات المتينة ونظام تنقية الدخان المدمج من وقت التوقف وتطيل عمر المعدات
توافق واسع: مناسب للحام لوحات الدوائر المطبوعة (PCBs)، والموصلات، والأسلاك، والمكونات الإلكترونية الأخرى عبر صناعات متعددة

سيناريوهات التطبيق

مثالي للإنتاج الضخم والتجميع الدقيق في:

الإلكترونيات الاستهلاكية (الهواتف الذكية، الأجهزة اللوحية، الأجهزة المنزلية)
إلكترونيات السيارات (المستشعرات، وحدات التحكم)
معدات الاتصالات (لوحات الدوائر، الموصلات)
الإلكترونيات الصناعية (لوحات التحكم، مزودات الطاقة)

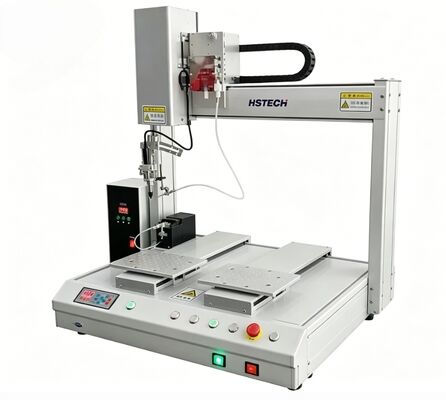

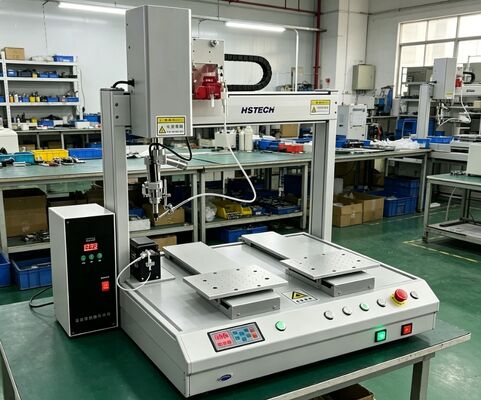

صور المنتج
