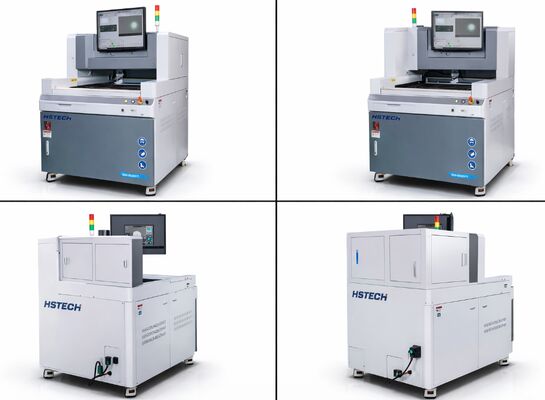

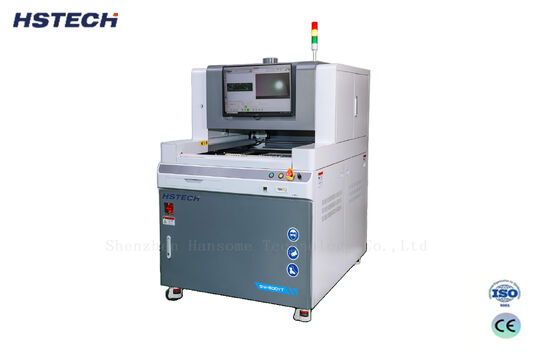

آلة لحام موجة انتقائية عالية الدقة 5.5KW مع حماية N2 لنظام لحام ثنائي الفينيل متعدد الكلور

حجم لوحة الدوائر المطبوعة القابلة للتطبيق

الطول*العرض: 50×50 ~ 600×500 مم

سمك لوحة الدوائر المطبوعة القابلة للتطبيق

سمك الركيزة: 0.8 ~ 3 مم / طول الرصاص: في حدود 3 مم

ارتفاع المكون

أقل من 150 مم فوق الركيزة / أقل من 75 مم تحت الركيزة

شكل وظروف الركيزة

1. هامش حافة الركيزة: ≥3 مم من حافة عملية الركيزة2. وزن المكونات مع الركيزة: ≤5 كجم3. تشوه الركيزة: ≤0.5 مم

وعاء اللحام

مادة/سعة وعاء اللحام: مادة سبائك التيتانيوم بالكامل / 12 كجم سعة خزان اللحام: الطاقة: 4*500 واط 2 كيلو واط

تسخين مسبق كامل للوحة السفلية

تسخين مسبق بالأشعة تحت الحمراء بقوة 2.5 كيلو واط

طاقة التسخين المسبق المتزامن أثناء اللحام

تسخين مسبق بالأشعة تحت الحمراء بقوة 800 واط

الطاقة الإجمالية

220 فولت تيار متردد 5.5 كيلو واط

N₂ المتطلبات

نقاء النيتروجين: 99.999% الضغط/الاستهلاك: 0.5 ميجا باسكال / 20ℓ/دقيقة~30ℓ/دقيقة / 1.2-1.8 متر مكعب في الساعة

فوهة التدفق

فوهة ترذيذ دقيقة مستوردة أصلية يابانية 0.5 مم / رش خط 130 ميكرومتر (اختياري)

سعة التدفق

2 لتر

مصدر الهواء

0.5-0.7 ميجا باسكال

القطر الداخلي للفوهة

φ 3 مم ~ φ 20 مم، حجم قابل للتخصيص

ارتفاع الموجة

معايرة تلقائية/قياس الارتفاع

التحكم في النظام

كمبيوتر شخصي + PLC (Windows + Huichuan)

برنامج البرمجة

يدعم البرمجة عن طريق رسم الصور (مريح وسريع)

مراقبة الفيديو

مراقبة فيديو في الوقت الفعلي لسهولة عرض تأثيرات اللحام

الطاقة/التصنيف الكهربائي

أحادي الطور 220 فولت±10% طاقة البدء: 5 كيلو واط

الوزن

400 كجم (بما في ذلك 12 كجم لحام)

الأبعاد الكلية

الطول*العرض*الارتفاع 1200×1530×1600 مم
