| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
طابعة طلاء لحام تلقائية لنظام MES الصناعي 4.0
مقدمة
أداة الطباعة الآلية G9+ ذاتية الصبغ للذوبان تتميز بأنها أداة متميزة ، مصممة خصيصًا لتطبيقات SMT المتطورة.أنها تلبي بمهارة متطلبات الطباعة المعقدة من 03015 مكونات و 0.25ملم، توفر دقة لا مثيل لها وقدرات تشغيلية سريعة.
المواصفات
| النموذج | مجموعة الـ9+ |
| الحجم الأقصى لـ PCB | 450×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الجدول اليدوي للأعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
أداء الآلة
| النموذج | مجموعة الـ9+ |
| دقة الموقع المتكررة | ±12.5um@6,CPK≥2.0 |
| دقة الطباعة | ± 18um@6، CPK≥2.0 |
| وقت دورة الطباعة | < 7.5 ثانية |
| استنادا إلى نظام الاختبار الطرف الثالث ((CTQ) التحقق من الدقة طباعة وضع الملحم الحقيقي | |
مواصفات الجهاز بأكمله
|
إمدادات الطاقة
|
التيار المتردد: 220±10٪، 50/60 هرتز، 3.0 كيلوواط
|
|
ضغط الهواء
|
4~6 كغ/سم2
|
|
استهلاك الهواء
|
حوالي 5 لتر/دقيقة
|
|
درجة حرارة العمل
|
-20°C~+45°C |
|
رطوبة العمل
|
30%~60%
|
|
أبعاد الجهاز(بدون ضوء البرج) |
1172 ((L) × 1385 ((W) × 1530 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1000 كجم |
الخصائص
النظام الرقمي المتقدم:
يمتلك هذا النظام المتطور مسارًا بصريًا مبتكرًا يوفر إضاءة دائرية متساوية وإضاءة محاورية مشرقة.مما يسهل التعرف على نقاط العلامة المختلفة وغير المتساوية على مختلف الأسطح، بما في ذلك المواد المطلية بالصين، المطلية بالنحاس، المطلية بالفضة، المكونات المطاطية بالهواء الساخن، FPCs، و PCBs بألوان مختلفة.

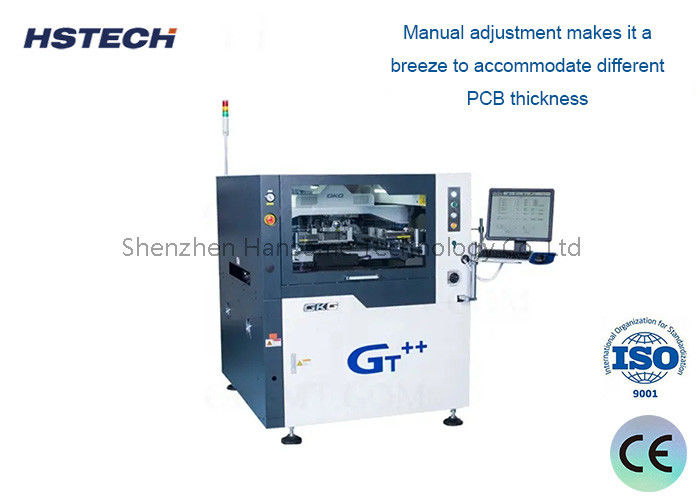

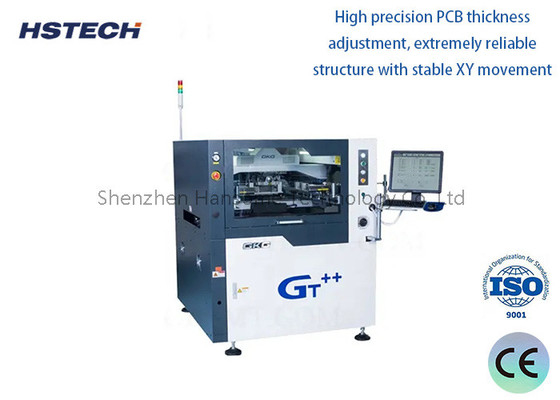

آلية ضبط سمك PCB عالية الدقة:
تتميز هذه الآلية ببنية قوية مع حركة XY مستقرة ، مما يسمح بتعديل يدوي لاستيعاب مجموعة واسعة من سمك PCB بسلاسة.
نظام تحديد موقع السكك الحديدية المبتكر:
تم تصميم هذا النظام خصيصًا لمعالجة FPC و PCB warpage ، ويتضمن قاطرة دليل نمط قابلة للفصل ومقبض جانبي مرن قابل للبرمجة.جهاز لوحة التشغيل الفريد يضمن تحديد الموقع الدقيق، في حين أن برمجة البرمجيات تعمل على أتمتة التمدد والتراجع للتكيف مع مختلف سمك PCB بسهولة.
ثورة في هيكل المفرش:
يتضمن هذا الهيكل المضغوط تصميمًا شاملًا يعزز الاستقرار بشكل كبير ويمدد عمره.
آلية فعالة لتنظيف الشبكة عالية السرعة:
يمنع هيكل التنظيف المنبعث لأسفل بشكل فعال انسداد فتحة الشبكة ، وهي مشكلة شائعة في عمليات تنظيف الشبكة.التحكم البرمجي يسمح بتعديل سهل لطول المذيب الموزعلضمان أفضل نتائج التنظيف.
واجهة متعددة الوظائف:
تم تصميم هذه الواجهة سهلة الاستخدام لتكون بسيطة وواضحة، وتوفر مراقبة درجة الحرارة والرطوبة في الوقت الحقيقي، مما يتيح للمستخدمين مراقبة وتعديل الظروف بسهولة حسب الحاجة.
