| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
طابعة طلاء لحام تلقائية لنظام MES الصناعي 4.0
المواصفات
| النموذج | مجموعة الـ9+ |
| الحجم الأقصى لـ PCB | 450×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الجدول اليدوي للأعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
الخصائص
يمتلك النظام الرقمي لـ CCD تصميمًا للمسار البصري الرائد ، ويقدم إضاءة دائرية موحدة وإضاءة مشرقة قابلة للتعديل المحوري مع تعديلات لامتناهية في السطوع.هذا يضمن التعرف بلا عيب من نقاط العلامة المختلفة، حتى على الأسطح غير المتساوية مثل القصدير والنحاس والمواد المصفوفة بالفضة، نقاط اللحام بالهواء الساخن، و FPCs و PCBs المختلفة الألوان.

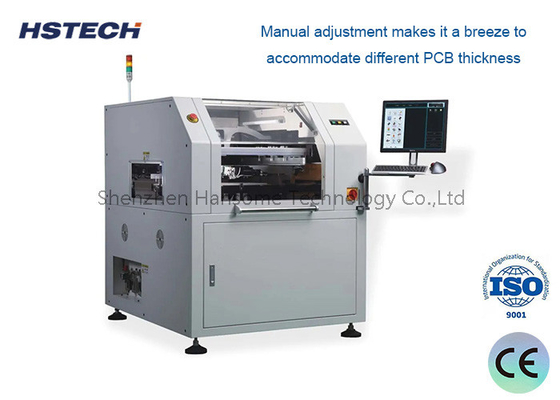

يتم تجهيز النظام بتعديل سمك PCB بدقة عالية وهيكل قوي يضمن حركة XY مستقرة ، مما يسهل التعديلات اليدوية لسمك PCB المختلف بسهولة.

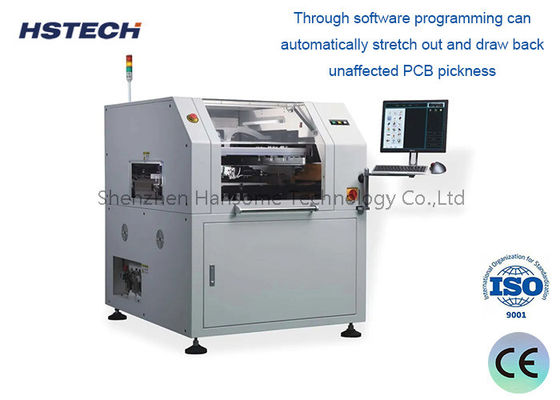

يحتوي نظام تحديد المواقع للسكك الحديدية على سكة حديدية مبتكرة قابلة للإزالة ومدبقة جانبية قابلة للبرمجة وقابلة للتكيف مصممة خصيصًا لـ FPCs و PCBs الملتوية. بالإضافة إلى ذلك ،جهاز لوحة التشغيل الفريد الذي يتم التحكم به بواسطة البرنامج يضم تلقائيًا سمك PCB مختلف.
يحتوي تصميم هيكل الـ squeegee على نظام متقدم لتحسين الاستقرار وتوسيع عمر الخدمة للـ squeegee.
يتم تجهيز نظام تنظيف النماذج السريع بمنظومة تنظيف تقديم إلى أسفل التي تمنع فتحات مسدودة وتضمن التنظيف الدقيق.يمكن تعديل طول إعطاء المذيب بسهولة عن طريق البرنامج.
واجهة متعددة الوظائف الجديدة سهلة الاستخدام وبديهية، وتوفر مراقبة في الوقت الحقيقي لمستويات درجة الحرارة والرطوبة لتحسين الراحة.
تم تأسيس Shenzhen HanSome Technology Co., Ltd. (HSTECH) في عام 2012، ويقودها مهندس ذو خبرة عالية له خلفية عميقة في قطاع EMS. منذ إنشائها،الشركة متخصصة في تطوير وتصنيع معدات معالجة PCB، و في وقت لاحق توسيع محفظتها لتشمل محركات تنظيف PCB ومحركات تنظيف SMT.تلتزم HSTECH باستمرار باستكشاف وتبني أحدث تقنيات الصناعةبدعم من فريق تسويق متخصص وذو خبرة في التصدير، تقوم شركة "هستيك" بتنقل الاتجاهات السوقية بمهارة لضمان مواكبة عروضها لاحتياجات العملاء المتغيرة.
طوال وجودها ، تمتثل شركة HSTECH لمبدأ التنمية المبتكرة ، وتحقق باستمرار التقدم التكنولوجي وابتكارات المنتجات.مهمتنا هي توفير حلول فعالة من حيث التكلفة تمكن العملاء من زيادة الإنتاجية مع تقليل النفقات ومتطلبات العمالةتقف "هانشينغ" بالتوافق مع عملائها، تسعى معاً نحو مستقبل أكثر إشراقاً.
وقد وضعت HSTECH وجهات نظرها على تحقيق "الجودة العالية والذكاء" ، بما يتماشى مع فلسفتها "الجودة الموجهة والعميل المركزية".نحن ندمج الميزات المحددة للصناعة ونسعى للتكنولوجيا الذكية لتحقيق رؤية المصانع الذكيةفيما يتعلق بخدمة ما بعد البيع، نحن نحافظ على مبدأ "المسؤولية"، معالجة على الفور أي تعليقات الجودة وتقديم خدمة استثنائية باستمرار لعملائنا.
