| الاسم التجاري: | HSTECH |

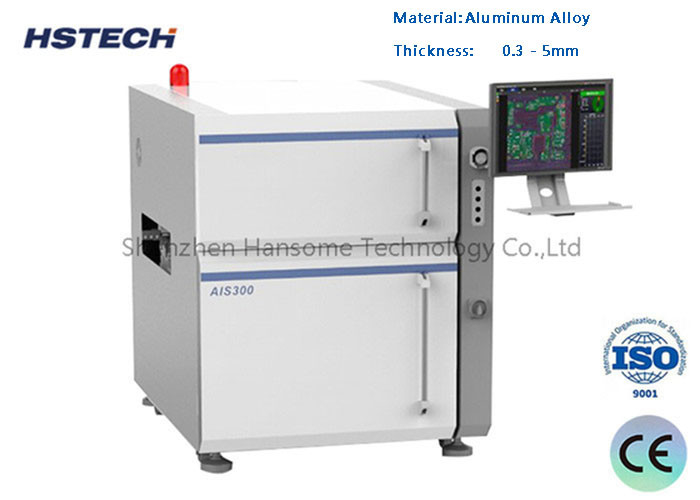

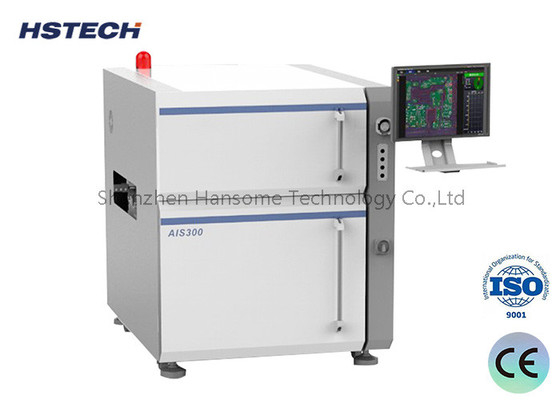

| رقم الطراز: | AIS300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
التثبيت السريع سرعة الفحص السريع المساعد عن بعد في الخط THT DIP AOI قبل لحام الموجة
المواصفات
| النموذج | AIS300 | AIS301 |
| حجم الـ PCB | 50x50mm~430x380mm | 50×50mm~350×350mm |
| سمك | 0.3~7.0ملم | |
| مدى الانحراف | < 4 ملم | |
| ارتفاع المكونات | أعلى 150 ملم، أسفل 25 ملم | |
| الكاميرا | 5MP,الوان,CCD | |
| مصدر الضوء | RGB | |
| القيادة | 45*37ملم | |
| القرار | 20um | |
| التفتيش | ||
| عيب في مكونات التثبيت | مفقود، متدحرجة، تعويض، تلف، مشوهة، زائدة، قذرة. | |
| عيب في اللحام | الزائد، غير الكافي، جسر، لا قدم، لحام مفقود، عدم الرطوبة. | |
| وظيفة أخرى | الرمز الشريطي، الرمز القيوري، الرمز الالكتروني | |
| السرعة | 0.23 ثانية/فوف | 0.25 ثانية/فوف |
| البرمجيات / الأجهزة | ||
| نظام التشغيل | أوبونتو 14.04 LTD 64 بت | |
| الوظيفة | التحكم عن بعد، استيراد ملفات Gerber، أداة تدريب للنماذج الجديدة | |
| أجهزة الكمبيوتر الصناعية | وحدة المعالجة المركزية Intel i5 ، بطاقة الرسومات المستقلة ، 12G DDR ، 256SSD | |
| العرض | شاشة LCD FHD 22 بوصة | |
| الطلب | محرك خطي عالي الدقة | |
| إمدادات الطاقة | AC220V، 1KW | |
| ضغط الهواء | > 0.5Mpa | |
| البعد ((L*H*W) | 1100*1630*1350ملم | 1100*1280*1300ملم |
| الوزن الصافي | 800 كجم | 700 كجم |
الخصائص
(أ)الخوارزمية الأساسية: الشبكة العصبية التشنجية (CNN)
التطبيقات الصناعية والإنجازات:
ب.المقاومة المرتفعة للارتداء
(ج)تغطية تفتيش واسعة و قدرة عالية على التكيف
د.سرعة التفتيش الأمثل ومعدلات الأخطاء الدنيا
(إي)قاعدة الرخام لتحقيق الاستقرار
(ف)محركات خطية مزدوجة XY
التطبيق
في موقع استراتيجي بعد آلة لحام الموجات في خطوط إنتاج DIP (حزمة مزدوجة في الخط)هذا النظام في الخط THT (التكنولوجيا من خلال الثقب) AOI (التفتيش البصري الآلي) يلعب دورا محورياوظيفتها الأساسية هي تحديد وتصحيح الوحدات التي تم تجميعها بشكل غير صحيح ، وبالتالي تقليل الحاجة إلى إصلاحات لاحقة وتقليل وقت توقف الإنتاج إلى الحد الأدنى.يزيد بشكل كبير من عائد الإنتاج الكليهذه المعدات متعددة الاستخدامات تستخدم على نطاق واسع للتفتيش على مجموعة متنوعة من PCBAs (جمعات مجلس الدوائر المطبوعة) ، بما في ذلك لوحات التلفزيون الرئيسية ، لوحات الكمبيوتر الرئيسية ، لوحات إمدادات الطاقة ،لوحات التحكم الصناعية، والأجهزة الإلكترونية المنزلية الصغيرة، والعديد من الأنواع الأخرى.
