| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-S331R/HS-DS331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

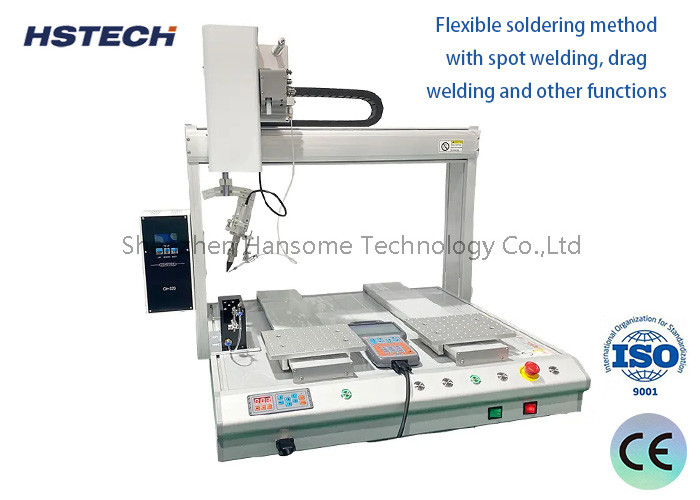

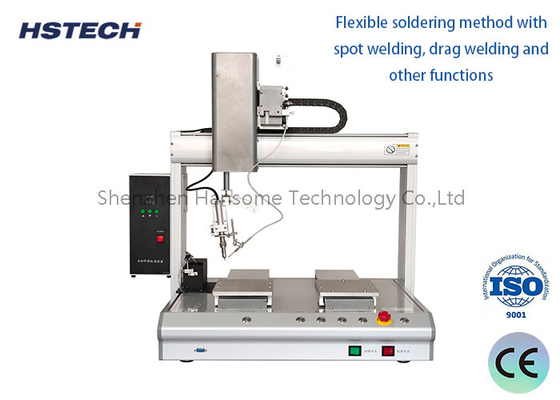

روبوت لحام آلي ذو دقة عالية آلة لحام سطح المكتب 4 محور دليل Hiwin
مقدمة
هذه الآلة الآلية لحام المكتب هي منتج مطلوب للغاية الذي يستخدم صندوق التعليم للبرمجة اليدوية.يستخدم محركات خطوة عالية الجودة وأحزمة توقيت لدفع الآلة بكفاءةتأتي الآلة مع خيارات إما محطة عمل واحدة أو مزدوجة، ومدى التنقل القياسي هو 300 * 300mm.يمكن تخصيص هذه النطاق لتلبية متطلبات المنتج الخاصة بالعملاء.
الخصائص
تعمل هذه الآلة مع 4 محاور X ، Y ، Z ، و R الدوران تمكين قدرات لحام متعددة الزوايا.
يحتوي على وظيفة تنظيف تلقائي ، و يعمل حديد اللحام / الطرف دون النيتروجين ، مما يضمن سلامة عالية وحماية البيئة.
يحتوي نظام الحركة للآلة على أدلة خطية من ماركة تايوان Hiwin ، مما يوفر دقة ودقة عالية.
يستخدم نظام تحكم الآلة لوحة تحكم ناضجة للغاية وهو متوافق أيضًا مع PLC لتحسين خيارات التحكم.
الرأس الحديدي بمثابة نقطة أساس لتحديد موقع المفتاح للمنتج.يسمح بتعيين البيانات وتكوينها لاحقاً.
الجهاز يستخدم محرك خطوة عالية الدقة ونظام محرك حزام التوقيت، جنبا إلى جنب مع خوارزميات التحكم في الحركة المتقدمة،لتحسين بدرجة كبيرة دقة وضع الحركة والإعادة.
وظيفة التنظيف التلقائي للآلة تضمن معالجة اللحام أكثر استقراراً وتطيل عمر الحديد اللحامي.
مع قلادة تعليمية LCD المحمولة، البرمجة مباشرة ودقيقة، وسهلة للتعلم.
المواصفات
| النموذج | HS-S331R/HS-DS331R |
| الجهد | AC110V/220V،50/60Hz |
| نطاق العمل X/Y/Z | 300*300*100ملم |
| محور R | 360 درجة |
| سرعة الحركة X/Y/Z | ماكس 300mm/s |
| نظام القيادة | محرك خطوة، حزام توقيت |
| دليل خطي | دليل دقة عالية من تايوان |
| دقة التكرار | ± 0.02 ملم |
| البرمجة | قلادة التدريس |
| نظام التحكم | لوحة التحكم |
| تخزين البرامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة
ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين
(خمسة آلاف نقطة معالجة)
|
| مساحة تخزين الملفات |
صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى
مساحة تخزين 3M (100,000 نقطة معالجة)
|
| مستند دعم | كاد، كوريل دراو |
| تنظيف الحديد والقصدير | تنظيف الهواء / الروائي |
| واجهة خارجية | USB + RS232 |
| طريقة اللحام | لحام النقطة / السحب |
| الوزن | 48 كجم |
| مقاس الجهاز | 520*585*800ملم |
1نظام التحكم بدقة عالية
يمكن برمجة الجهاز التلقائي مباشرة للمنتج بسرعة وسهولة ملحوظة ، مما يسمح بالتبديل السلس بين التحكم النقطي وإدخال الإحداثيات.فإنه يتعامل بكفاءة أنواع مختلفة من الرسومات مع توفير التحكم الدقيق والمريح على سرعة وحجم تسليم الغراءعلاوة على ذلك، يقدم هذا النظام القدرة على تعيين معايير مثل نطاق المنصة، والسرعة، والحمل، مما يتيح التحكم الأمثل في عملية التوزيع.
2, قدرة التوسع العالية
يمتلك الموزع التلقائي قدرات التحكم المتعددة الرؤوس والإخراجات المتعددة ، إلى جانب ميزات قابلة للتوسع مثل النفخ والرسوم والتحكم في خط الإنتاج.نظام التحكم الآلي بالكامل يظهر مستوى عال من التوسع، مما يسمح بالتكيف المرن والسريع مع تحديثات المنتجات أو تحسينات في عملية الإنتاج.
3حل مثالي
يتألف نظام التحكم الآلي بالكامل للموزع من جهاز تحكم ذكي ، ولوحات محولات ، وبرنامج تحويل CAD شامل ، ونظام تحكم غير متصل بالإنترنت ، ومكونات أساسية أخرى.بالإضافة إلى، يقدم مجموعة من الملحقات الاختيارية. يدعم الموزع الآلي الجديد أنماط معالجة مختلفة ، بما في ذلك وضع CAD ، إلى جانب طرق معالجة أو برمجة متنوعة.هذه المعدات توفر حلًا شاملًا مصممًا لاحتياجات التوزيع الفريدة لمختلف الصناعات.
التطبيق
لحام يدوي:
يمكن استخدام آلات اللحام المكتبية لللحام اليدوي لبعض المجموعات الصغيرة أو الأشكال الخاصة أو المكونات التي يصعب أتمتة.
هذا التشغيل اليدوي المرن يعوض عن قيود الوضع الآلي.
صلصال الإصلاح:
يمكن استخدام آلات اللحام المكتبية لإصلاح اللحام لPCBs أو المنتجات الإلكترونية ، مثل استبدال المكونات المتضررة ، إعادة اللحام للاتصالات الفارغة ، إلخ.
إصلاح اللحام هو جزء مهم من ضمان التشغيل السلس لخط الإنتاج.
صنع العينات:
خلال مرحلة تطوير المنتج ، يمكن استخدام آلات لحام سطح المكتب لصنع عينات أو نماذج أولية صغيرة.
هذا يساعد على التحقق من خطة التصميم والاستعداد للإنتاج الضخم اللاحق.
عملية خاصة:
قد تتطلب بعض عمليات اللحام الخاصة ، مثل اللحام الدقيق ، اللحام الخالي من الرصاص ، إلخ ، استخدام آلات اللحام المكتبية.
هذه المعدات اللحام مرنة يمكن أن تلبي الاحتياجات الخاصة لخط الإنتاج.
ممارسة التدريب
غالبًا ما تستخدم آلات لحام المكتب لتدريب عملية SMT لتمكين المشغلين من إتقان المهارات العملية لحام اليدوي.
الموظفون المهرة هم مفتاح ضمان التشغيل المستقر لخط الإنتاج.
الوظائف المساعدة:
بعض آلات اللحام المكتبية لديها أيضا وظائف مساعدة مثل التحكم في درجة حرارة لحام الحديد وإمدادات اللحام لتحسين جودة اللحام وكفاءته
