| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
طابعة لصق اللحام الأوتوماتيكية لنظام 4.0 MES الصناعي
مقدمة
تعتبر آلة طباعة معجون اللحام الأوتوماتيكية G9+ بمثابة معدات متميزة مصممة خصيصًا لتطبيقات SMT المتطورة. فهو يتعامل ببراعة مع احتياجات الطباعة المطلوبة لمكونات 03015 ودرجة 0.25، مع ضمان دقة رائعة وأداء سريع.
مواصفة
| نموذج | جي 9+ |
| الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور | 450x340 ملم |
| الحد الأدنى لحجم ثنائي الفينيل متعدد الكلور | 50x50mm |
| سمك ثنائي الفينيل متعدد الكلور | 0.4-6 ملم |
| أقصى وزن للوح | 5 كجم |
| ارتفاع النقل | 900 ± 40 ملم |
| فجوة حافة اللوحة | 2.5 ملم |
| ارتفاع اللوحة | 15 ملم |
| اتجاه النقل | لير، رل |
| سرعة النقل | الحد الأقصى 1500 مم / ثانية، التحكم في البرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | تلقائي |
| واجهة الإدخال/الإخراج | سميما |
| تحديد موضع ثنائي الفينيل متعدد الكلور (طريقة الدعم) | دبوس مغناطيسي/كتلة دعم/طاولة يدوية لأعلى ولأسفل |
| نظام تثبيت ثنائي الفينيل متعدد الكلور |
براءة اختراع على المشبك العلوي
|
| لقط الجانب | |
| وظيفة الامتزاز | |
| طباعة المفاجئة |
0-20 ملم
|
|
وضع الطباعة
|
واحد / مرتين
|
|
سرعة الطباعة
|
10-200 ملم/ثانية
|
|
وضع الطباعة
|
واحد/مرتين
|
|
نوع الممسحة
|
شفرة ممسحة مطاطية/فولاذية (زاوية 45 درجة/55 درجة/60 درجة)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار القالب | 470*370 مللي متر ~ 737*737 مللي متر (20-40 سمك) |
|
نظام التنظيف
|
قطرات من نظام التنظيف من نوع المطر
|
| تعزيز امتصاص الفراغ | |
| فراغ جاف ورطب ثلاثة أوضاع | |
| التنظيف ذهابا وإيابا | |
|
CCD فوف
|
10x8mm
|
| أنواع العلامات الإيمانية | شكل العلامة الإيمانية القياسية |
| وسادة | |
| فتحة | |
| نظام الكاميرا | ابحث عن هيكل البصريات لأعلى/لأسفل |
| كاميرا رقمية CCD | |
| مطابقة النمط الهندسي |
أداء الآلة
| نموذج | جي 9+ |
| كرر دقة الموقف | ±12.5um@6,CPK≥2.0 |
| دقة الطباعة | ±18um@6,CPK≥2.0 |
| طباعة وقت الدورة | أقل من 7.5 ثانية |
| استنادًا إلى نظام اختبار الطرف الثالث (CTQ) للتحقق من دقة تكرار موضع طباعة معجون اللحام الفعلي | |
مواصفات الجهاز كله
|
مزود الطاقة
|
التيار المتردد: 220±10%، 50/60 هرتز، 3.0 كيلو وات
|
|
ضغط الهواء
|
4~6 كجم/سم²
|
|
استهلاك الهواء
|
حوالي 5 لتر/دقيقة
|
|
درجة حرارة التشغيل
|
-20 درجة مئوية ~ +45 درجة مئوية |
|
الرطوبة التشغيلية
|
30%~60%
|
|
أبعاد الآلة(بدون ضوء البرج) |
1172 (طول) × 1385 (عرض) × 1530 (ارتفاع) ملم
|
|
وزن الآلة
|
تقريبا: حوالي 1000 كجم |
سمات
النظام الرقمي CCD المتقدم:
يتضمن هذا النظام المتطور مسارًا بصريًا رائدًا، مما يوفر إضاءة دائرية موحدة وإضاءة محورية ساطعة. توفر مصادر الضوء المزدوجة تحكمًا لا نهائيًا في السطوع، مما يجعل من السهل التعرف على نقاط العلامات المتنوعة وغير المستوية على الأسطح مثل الطلاء بالقصدير، والمطلي بالنحاس، والمطلي بالفضة، والملحوم بالهواء الساخن، وFPC، وألوان PCB المختلفة.

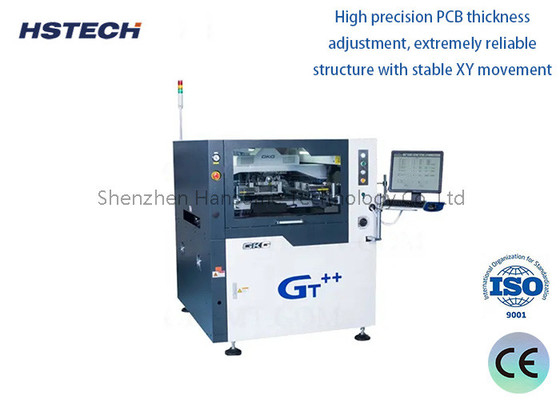

آلية تعديل سمك PCB عالية الدقة:

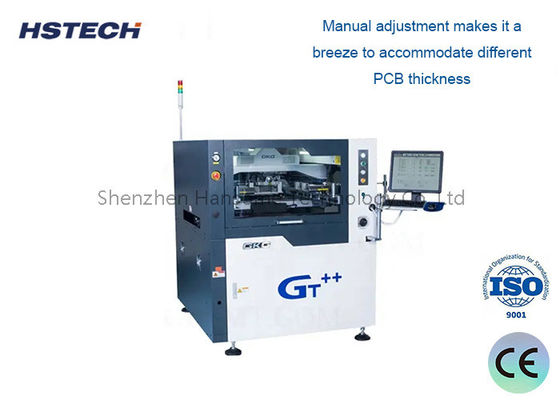

تتميز هذه الآلية بهيكل قوي مع حركة XY مستقرة، وتسمح بالتعديل اليدوي لتتوافق بسلاسة مع سماكات PCB المختلفة.
نظام تحديد المواقع السكك الحديدية المبتكر:
تم تصميم هذا النظام خصيصًا لمعالجة صفحة FPC وPCB، ويتميز بسكة توجيه نمطية قابلة للفصل ومشبك جانبي مرن قابل للبرمجة. يضمن جهاز لوحة التثبيت الفريد تحديد الموقع بدقة، بينما تقوم برمجة البرامج بأتمتة عملية التمدد والسحب للتكيف مع سماكات PCB المختلفة.
ثورة في تصميم هيكل الممسحة:
يتميز هيكل الممسحة هذا بنظام شامل يعزز الاستقرار بشكل كبير ويطيل عمره.
تنظيف استنسل فعال وعالي السرعة:
يمنع هيكل التنظيف الموزع للأسفل بشكل فعال انسداد الفتحات، وهي مشكلة شائعة في تنظيف الاستنسل. التحكم في البرنامج يجعل من السهل ضبط طول المذيب الموزع للحصول على التنظيف الأمثل.
واجهة بديهية متعددة الوظائف:
تم تصميم هذه الواجهة سهلة الاستخدام لتحقيق البساطة والوضوح، وتتضمن مراقبة درجة الحرارة والرطوبة في الوقت الفعلي، مما يسمح للمستخدمين بمراقبة الظروف وضبطها بسهولة حسب الحاجة.
