| الاسم التجاري: | HSTECH |
| رقم الطراز: | AIS300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | / تي تي، ويسترن يونيون |
| القدرة على التوريد: | 100 مجموعة شهريا |
التثبيت السريع سرعة الفحص السريع المساعد عن بعد في الخط THT DIP AOI قبل لحام الموجة
المواصفات

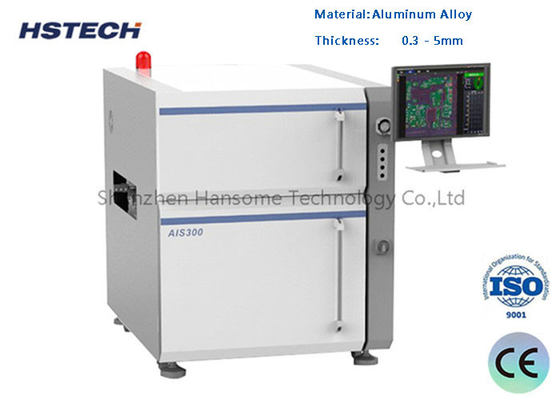

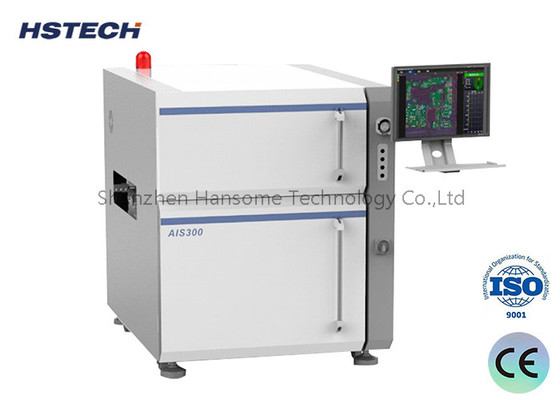

| النموذج | AIS300 | AIS301 |
| حجم الـ PCB | 50x50mm~430x380mm | 50×50mm~350×350mm |
| سمك | 0.3~7.0ملم | |
| مدى الانحراف | < 4 ملم | |
| ارتفاع المكونات | أعلى 150 ملم، أسفل 25 ملم | |
| الكاميرا | 5MP,الوان,CCD | |
| مصدر الضوء | RGB | |
| القيادة | 45*37ملم | |
| القرار | 20um | |
| التفتيش | ||
| عيب في مكونات التثبيت | مفقود، متدحرجة، تعويض، تلف، مشوهة، زائدة، قذرة. | |
| عيب في اللحام | الزائد، غير الكافي، جسر، لا قدم، لحام مفقود، عدم الرطوبة. | |
| وظيفة أخرى | الرمز الشريطي، الرمز القيوري، الرمز الالكتروني | |
| السرعة | 0.23 ثانية/فوف | 0.25 ثانية/فوف |
| البرمجيات / الأجهزة | ||
| نظام التشغيل | أوبونتو 14.04 LTD 64 بت | |
| الوظيفة | التحكم عن بعد، استيراد ملفات Gerber، أداة تدريب للنماذج الجديدة | |
| أجهزة الكمبيوتر الصناعية | وحدة المعالجة المركزية Intel i5، بطاقة الرسومات المستقلة، 12G DDR، 256SSD | |
| العرض | شاشة LCD FHD 22 بوصة | |
| الطلب | محرك خطي عالي الدقة | |
| إمدادات الطاقة | AC220V، 1KW | |
| ضغط الهواء | > 0.5Mpa | |
| البعد ((L*H*W) | 1100*1630*1350ملم | 1100*1280*1300ملم |
| الوزن الصافي | 800 كجم | 700 كجم |
الخصائص
(أ)الخوارزمية الأساسية: الشبكة العصبية التشنجية (CNN)
التطبيقات والابتكارات الصناعية:
ب.المقاومة المرتفعة للارتداء
ضمان الأداء المستمر والصمود في الظروف الصناعية الصعبة.
(ج)تغطية تفتيش واسعة وقابلية عالية للتكيف
تغطية مناطق واسعة مع زيادة المرونة لتطبيقات التفتيش المتنوعة.
د.سرعة التفتيش الأمثل ومعدلات الأخطاء الدنيا
تحقيق عمليات تفتيش سريعة مع الحد من حدوث نتائج إيجابية كاذبة.
(إي)قاعدة الرخام للاستقرار
توفير أساس صلب ومستقر لأداء تشغيلي دقيق وموثوق به
(إف)محركات خطية مزدوجة XY
تقدم سرعة و دقة استثنائية للتفتيش والحركات الدقيقة للغاية.
التطبيق
وضعت استراتيجيا بعد آلة لحام الموجة في خطوط إنتاج DIP (حزمة مزدوجة في الخط) ،هذا نظام التفتيش البصري الآلي (AOI) THT (التكنولوجيا من خلال الثقب) يلعب دورا حاسماالغرض الرئيسي منه هو اكتشاف وتصحيح الوحدات التي تم تجميعها بشكل غير صحيح ، مما يقلل بشكل كبير من الحاجة إلى إصلاحات لاحقة ويقلل من أوقات التوقف.يزيد بشكل كبير من معدل اجتياز الإنتاج بشكل عامهذه الآلة متعددة الاستخدامات تستخدم على نطاق واسع للتفتيش على مجموعة من PCBAs (جمعات مجلس الدوائر المطبوعة) ، والتي تشمل لوحات التلفزيون الرئيسية ، لوحات الكمبيوتر الرئيسية ، لوحات الطاقة ، لوحات التحكم الصناعية ،أجهزة كهربائية منزلية صغيرة، والعديد من الأنواع الأخرى.
