| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
طابعة طلاء لحام تلقائية لنظام MES الصناعي 4.0
مقدمة
آلة الطباعة الآلية G9 + للصلبة الصمغية هي قطعة من أرفع مستويات المعدات المصممة خصيصًا لتطبيقات SMT المتقدمة.انها تتفوق في التعامل مع متطلبات الطباعة صارمة من 03015 مكونات و 0.25، مع توفير دقة استثنائية وأداء عالية السرعة.
المواصفات
| النموذج | مجموعة الـ9+ |
| الحجم الأقصى لـ PCB | 450×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الجدول اليدوي للأعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
أداء الآلة
| النموذج | مجموعة الـ9+ |
| دقة الموقع المتكررة | ±12.5um@6,CPK≥2.0 |
| دقة الطباعة | ± 18um@6، CPK≥2.0 |
| وقت دورة الطباعة | < 7.5 ثانية |
| استنادا إلى نظام الاختبار الطرف الثالث ((CTQ) التحقق من الدقة طباعة وضع الملحم الحقيقي | |
مواصفات الجهاز بأكمله
|
إمدادات الطاقة
|
التيار المتردد: 220±10٪، 50/60 هرتز، 3.0 كيلوواط
|
|
ضغط الهواء
|
4~6 كغ/سم2
|
|
استهلاك الهواء
|
حوالي 5 لتر/دقيقة
|
|
درجة حرارة العمل
|
-20°C~+45°C |
|
رطوبة العمل
|
30%~60%
|
|
أبعاد الجهاز(بدون ضوء البرج) |
1172 ((L) × 1385 ((W) × 1530 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1000 كجم |
الخصائص
النظام الرقمي المتقدم: مع دمج نظام مسار بصري متطور ، يوفر النظام الرقمي CCD إضاءة دائرية موحدة وإضاءة محاورية عالية الوضوح.توفر أنظمة مصدر ضوء مزدوج تعديل لامحدود للضوء، مما يسهل التعرف على نقاط العلامة المتنوعة وحتى غير المتساوية على الأسطح المطلية، المطلية بالنحاس، المطلية بالفضة، المطلية بالهواء الساخن، FPC، وألوان مختلفة من PCB.

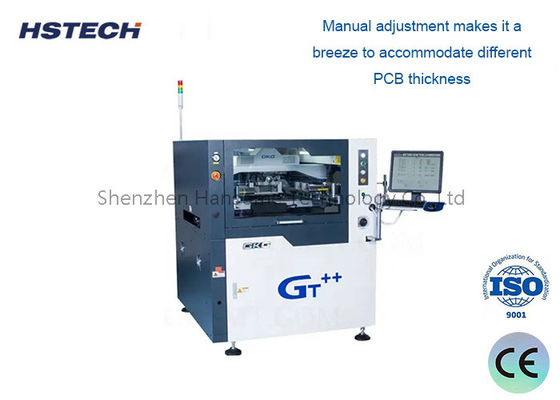

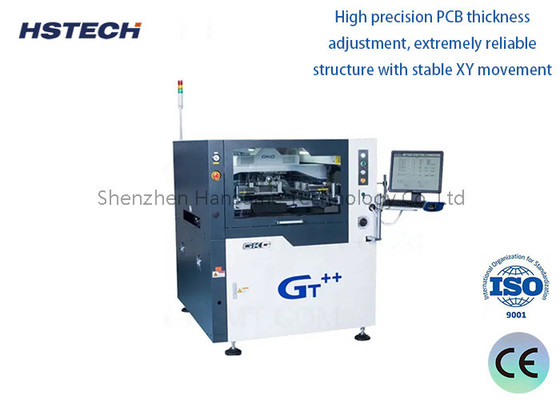

آلية ضبط سمك PCB عالية الدقة: يحتوي على هيكل متين مع حركة ثابتة XY ، يسمح ضبط يدوي لإيواء سلس لثباتات PCB المختلفة.
نظام تحديد موقع السكك الحديدية المبتكر: يمتلك هذا النظام قاطرة دليل نمط قابلة للفصل ومشبك جانبي مرن قابل للبرمجة ، مصمم خصيصًا لمعالجة FPC و PCB warpage.بينما البرمجيات تسهل التمدد والتراجع التلقائي للتكيف مع مختلف سمك PCB.
ثورة في تصميم الهيكل: تتضمن هيكل المفرغة الجديد نظامًا شاملًا يعزز الاستقرار بشكل كبير ويمدد عمرها.
تنظيف النماذج بسرعة عالية بكفاءة: هيكل التنظيف المنبعث لأسفل يمنع بشكل فعال الانسداد في الفتحات، وهو سبب شائع لعدم فعالية التنظيف.التحكم البرمجي يسمح بتعديل سهل لطول المذيب الموزع.
واجهة متعددة الوظائف: تم تصميمه من أجل البساطة والوضوح وسهولة الاستخدام، وتتضمن الواجهة وظائف مراقبة درجة الحرارة والرطوبة في الوقت الحقيقي،تمكين المستخدمين من مراقبة وتعديل الظروف بسهولة حسب الحاجة.
