| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

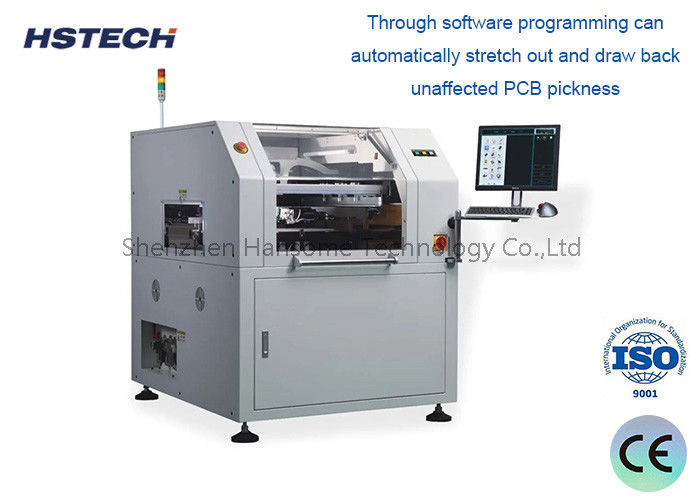

طابعة طلاء لحام تلقائية لنظام MES الصناعي 4.0
المواصفات
| النموذج | مجموعة الـ9+ |
| الحجم الأقصى لـ PCB | 450×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الجدول اليدوي للأعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
الخصائص
يقدم النظام الرقمي لـ CCD تصميمًا للمسار البصري الرائد ، ويوفر إضاءة دائرية موحدة وإضاءة محاورية مشرقة بمستويات سطوع قابلة للتعديل إلى حد لا نهائي.هذا يضمن التعرف بلا عيب من نقاط العلامة المختلفة، حتى على الأسطح غير المتساوية مثل المواد المصفوفة بالصين والنحاس والفضة ، ونقاط اللحام بالهواء الساخن ، وFPCs و PCBs المختلفة الألوان.
يمتلك النظام دقة عالية تعديل سمك اللوحات الورقية والبنية القوية التي تضمن حركة ثابتة XY،تيسير التعديلات اليدوية السهلة لاستيعاب سمك مختلف لـ PCB.
يحتوي نظام تحديد المواقع للسكك الحديدية على سكة حديدية مبتكرة قابلة للفصل ومدفعة جانبية مرنة قابلة للبرمجة مصممة خصيصًا لـ FPCs و PCBs المنحني.جهاز لوحة التشغيل الفريد الذي يتم التحكم به بواسطة البرنامج يتكيف تلقائيًا مع مختلف سمك PCB.
يحتوي تصميم هيكل الـ squeegee على نظام متقدم لـ squeegee يعزز الاستقرار ويمدد عمر الـ squeegee.
يحتوي نظام تنظيف النماذج السريع على هيكل تنظيف ينفق إلى أسفل يمنع الفتحات المسدودة ويضمن التنظيف الشامل.يمكن تعديل طول إعطاء المذيب بسهولة عن طريق البرنامج.
واجهة متعددة الوظائف الجديدة سهلة الاستخدام وبديهية، وتقدم مراقبة في الوقت الحقيقي لدرجة الحرارة والرطوبة.
