| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-208 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

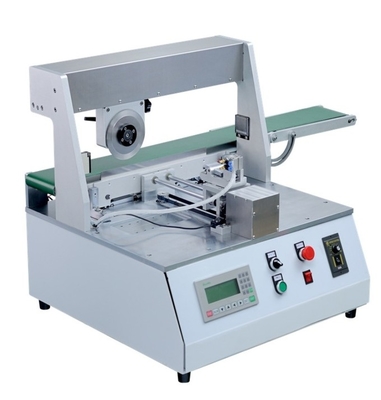

أوتوماتيكية شفرة متحركة ميني أجهزة تحرير لوحة PCB مع نظام التحكم PLC
مقدمة:

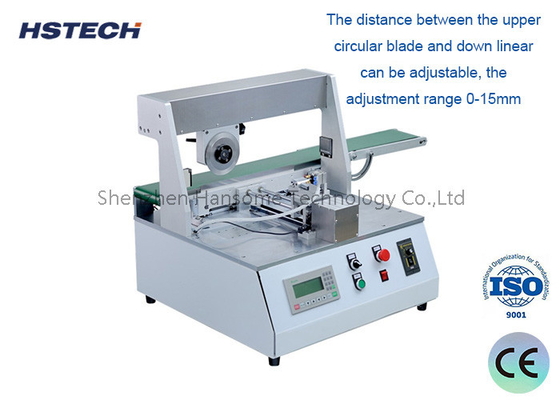

يحتوي هذا النظام الآلي لفصل PCB على آلية تغذية تلقائية سلسة ويتضمن تصميمًا مبتكرًا يربط شفرة دائرية تدور أعلى بشفرة خطية ثابتة أسفل.أثناء عملية إزالة، يبقى PCB في مكانه بشكل آمن بينما تدور الشفرة الدائرية ، مما يؤدي بفعالية مهمة الفصل.
المزايا:
فالمفصل التقليدي لـ PCB ، الذي يعتمد على التشغيل اليدوي ، ليس فقط غير فعال ولكن أيضاً يتطلب عملاً كبيراً.يغير فاصل PCB الآلي المصمم حديثًا العمليةيمكن أن يستوعب نظام التغذية التلقائي الذي يتم التحكم به بواسطة الحاسوب الدقيق مجموعة متنوعة من أحجام اللوحات ويتكامل بسلاسة مع المحمولات. هذا الابتكار يقلل بشكل كبير من احتياجات العمالة.يزيد من الإنتاجية، أتمتة عمليات سير العمل، وتحسين الناتج العام.
الخصائص الرئيسية هي:
فصل PCB المستقل: تتعامل الآلة مع عملية فصل PCB بأكملها من المدخل إلى القطع إلى الإخراج بشكل مستقل ، مما يضمن أتمتة سلسة وفعالة.
القدرة على قطع عالية السرعة: مجهزة بأدوات CNC عالية السرعة ، فإنها تفصل اللوحات بسرعة ، وتحقق قطعًا متعددة في الدقيقة لزيادة الإنتاجية بشكل كبير.
دقة القطع الدقيقة: باستخدام أجهزة الاستشعار عالية الدقة والتحكم في المحرك الخدمي ، فإنه يضمن فصل اللوحة في غضون ± 0.05mm ، مما يضمن دقة القطع الاستثنائية.
النظام الآلي للتعامل مع المواد: النظام المتكامل للسلو ونظام الحزام الناقل يعمل على أتمتة تغذية وتفريغ ألواح PCB ،تحسين كفاءة العملية العامة وتقليل التدخل اليدوي إلى الحد الأدنى.
نظام التحكم الذكي: يعتمد النظام على تكنولوجيا PLC ويقدم مخططات فصل قابلة للتخصيص لأحجام مختلفة من اللوحات ويشمل التشخيص الذاتي للخطأ للصيانة الاستباقية ،تقليل وقت التوقف.
واجهة تشغيل سهلة الاستخدام: واجهة بديهية ومباشرة تبسط التشغيل ،في حين أن التصميم المدمج والوحدي يسهل الصيانة ويمدد عمر المعدات.
السمات الرئيسية
التشغيل الآلي
يتيح النظام الآلي الفصل السريع لـ PCBs ، ويقلل من العمليات اليدوية ، ويحسن كفاءة الإنتاج.
قطع دقيق
يتم استخدام تقنية حركة الشفرة لفصل PCBs بدقة على طول فجوة V-Cut لضمان جودة القطع وسلامتها.
كفاءة عالية
قادرة على معالجة عدد كبير من PCBs في وقت قصير ، مناسبة لاحتياجات الإنتاج على نطاق واسع.
واجهة سهلة الاستخدام
مجهزة لوحة تشغيل وشاشة لمراقبة ووضع سهلة، والتشغيل بسيط وبديهي.
تصميم السلامة
مجهزة بحماية السلامة المتعددة لمنع التشغيل أو التشغيل العرضي ، مما يضمن سلامة المشغلين.
معايير قطع قابلة للتعديل
يمكن للمستخدمين ضبط عمق القطع والضغط وفقًا لسمك ومواد PCB المختلفة.
المواصفات:
| اسم المنتج | شفرة تغذية تلقائية مفصل PCB متحرك |
| النموذج | HS-208 |
| ارتفاع الجزء | 15ملم |
| إمدادات الهواء | 0.6-0.8Mpa |
| أقصى طول للوحة | 360ملم |
| الجهد | AC220V/110V،50/60Hz |
| عرض الفصل | 50~360ملم |
| مادة الشفرة | الصلب السريع SKD61 |
| سرعة الفصل | قابلة للتعديل |
| لوحة مناسبة | الألومنيوم، جميع أنواع ألواح الألياف الزجاجية، FR4 |
| حجم الجهاز | 1000*850*1130ملم |
| الوزن | 100 كجم |
