| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-208 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

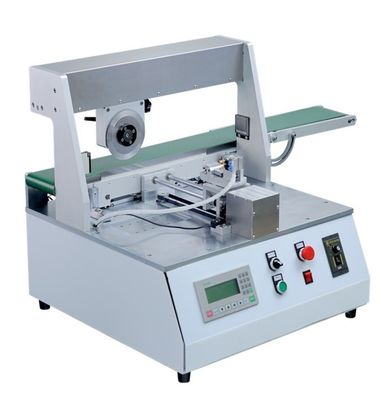

أوتوماتيكية شفرة متحركة ميني أجهزة تحرير لوحة PCB مع نظام التحكم PLC
مقدمة:

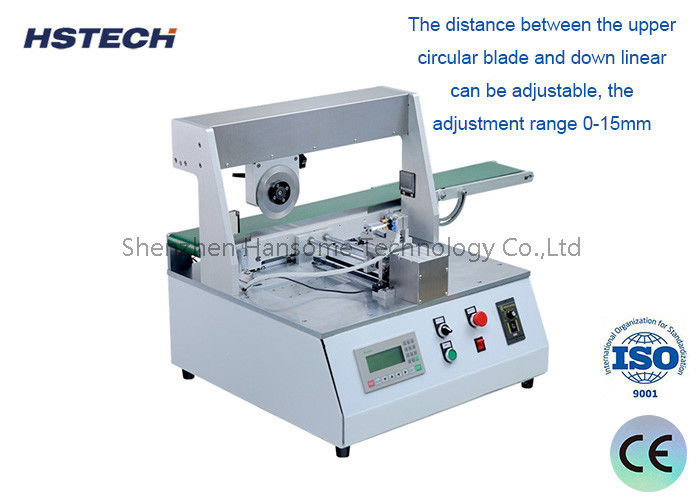

يضم هذا النظام الآلي لفصل PCB آلية تغذية تلقائية سلسة. وهو يستخدم تصميمًا جديدًا يجمع بين شفرة دائرية تدور أعلى وشفرة خطية ثابتة أسفل.خلال عملية التفريغ ، يبقى PCB في وضع ثابت بينما تدور الشفرة الدائرية ، مما يؤدي بفعالية مهمة الفصل.
المزايا:
المفصل التقليدي لـ PCB ، الذي يعتمد على التشغيل اليدوي ، ليس فقط غير فعال ولكن أيضاً كثيف العمالة. ومع ذلك ، فإن منفصل PCB التلقائي الذي تم تصميمه حديثًا يحدث ثورة في العملية.نظام التغذية التلقائي الذي يتم التحكم به بواسطة الحاسوب الصغير قادر على استيعاب مجموعة واسعة من أحجام اللوحات ويتكامل بسلاسة مع المحمولاتهذا الابتكار يقلل من متطلبات العمالة، ويزيد من الإنتاجية، ويعمل على أتمتة عمليات سير العمل، ويزيد من الإنتاج العام.
الخصائص الرئيسية هي:
1.فصل الـ PCB المستقل: تسيطر الآلة بشكل مستقل على عملية فصل PCB بأكملها ، من المدخل إلى القطع إلى الإخراج ، مما يضمن أتمتة سلسة وكفؤة.
2أداء قطع عالية السرعة: مجهزة بأدوات CNC عالية السرعة ، فإنها تفصل الألواح بسرعة ، وتحقق قطعًا متعددة في الدقيقة لتحسين الإنتاجية بشكل كبير.
3دقة قطع الدقة: باستخدام أجهزة استشعار عالية الدقة والتحكم في المحركات الخدمية ، فإنه يضمن فصل اللوحة في غضون ± 0.05mm ، مما يضمن دقة قطع استثنائية.
4.التعامل الآلي مع المواد: نظام الصوامع المتكامل والحزام الناقل يعمل على أتمتة تغذية وتفريغ لوحات الـ PCB ، مما يحسن من كفاءة العملية بشكل عام ويقلل من التدخل اليدوي.
5نظام تحكم ذكي: يعتمد النظام على تكنولوجيا PLC، ويقدم مخططات فصل قابلة للتخصيص لأحجام مختلفة من اللوحات ويشمل التشخيص الذاتي للخطأ للحفاظ الاستباقي وتقليل وقت التوقف.
6واجهة سهلة الاستخدام: الواجهة الحساسة والبسيطة تبسط التشغيل، في حين أن الهيكل المدمج والوحدي يسهل الصيانة ويطيل عمر المعدات.
السمات الرئيسية
التشغيل الآلي
يتيح النظام الآلي الفصل السريع لـ PCBs ، ويقلل من العمليات اليدوية ، ويحسن كفاءة الإنتاج.
قطع دقيق
يتم استخدام تقنية حركة الشفرة لفصل PCBs بدقة على طول فجوة V-Cut لضمان جودة القطع وسلامتها.
كفاءة عالية
قادرة على معالجة عدد كبير من PCBs في وقت قصير ، مناسبة لاحتياجات الإنتاج على نطاق واسع.
واجهة سهلة الاستخدام
مجهزة لوحة تشغيل وشاشة لمراقبة ووضع سهلة، والتشغيل بسيط وبديهي.
تصميم السلامة
مجهزة بحماية السلامة المتعددة لمنع التشغيل أو التشغيل العرضي ، مما يضمن سلامة المشغلين.
معايير قطع قابلة للتعديل
يمكن للمستخدمين ضبط عمق القطع والضغط وفقًا لسمك ومواد PCB المختلفة.
المواصفات:
| اسم المنتج | شفرة تغذية تلقائية مفصل PCB متحرك |
| النموذج | HS-208 |
| ارتفاع الجزء | 15ملم |
| إمدادات الهواء | 0.6-0.8Mpa |
| أقصى طول للوحة | 360ملم |
| الجهد | AC220V/110V،50/60Hz |
| عرض الفصل | 50~360ملم |
| مادة الشفرة | الصلب السريع SKD61 |
| سرعة الفصل | قابلة للتعديل |
| لوحة مناسبة | الألومنيوم، جميع أنواع ألواح الألياف الزجاجية، FR4 |
| حجم الجهاز | 1000*850*1130ملم |
| الوزن | 100 كجم |
