| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
طابعة طلاء لحام تلقائية لنظام MES الصناعي 4.0
مقدمة
آلة الطباعة الآلية G9 + للصلبة اللاصقة هي قطعة ممتازة من المعدات المصممة خصيصًا لتطبيقات SMT الراقية.انها تتفوق في التعامل مع عمليات الطباعة المطالبة للمكونات الصغيرة مثل 03015.25، مع توفير الدقة الاستثنائية والعمليات عالية السرعة.
المواصفات
| النموذج | مجموعة الـ9+ |
| الحجم الأقصى لـ PCB | 450×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الجدول اليدوي للأعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
أداء الآلة
| النموذج | مجموعة الـ9+ |
| دقة الموقع المتكررة | ±12.5um@6,CPK≥2.0 |
| دقة الطباعة | ± 18um@6، CPK≥2.0 |
| وقت دورة الطباعة | < 7.5 ثانية |
| استنادا إلى نظام الاختبار الطرف الثالث ((CTQ) التحقق من الدقة طباعة وضع الملحم الحقيقي | |
مواصفات الجهاز بأكمله
|
إمدادات الطاقة
|
التيار المتردد: 220±10٪، 50/60 هرتز، 3.0 كيلوواط
|
|
ضغط الهواء
|
4~6 كغ/سم2
|
|
استهلاك الهواء
|
حوالي 5 لتر/دقيقة
|
|
درجة حرارة العمل
|
-20°C~+45°C |
|
رطوبة العمل
|
30%~60%
|
|
أبعاد الجهاز(بدون ضوء البرج) |
1172 ((L) × 1385 ((W) × 1530 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1000 كجم |
الخصائص
1.سي سي دي نظام رقمي: يقدم النظام الرقمي CCD تصميمًا ثوريًا للمسار البصري ، ويقدم إضاءة دائرية موحدة وإضاءة محاورية عالية الوضوح.يسمح بتعديل الوضوح اللانهائي، مما يسهل التعرف بسهولة على نقاط العلامة المختلفة حتى غير المتساوية على الأسطح المطلية بالصين، المطلية بالنحاس، المطلية بالفضة، المطلية بالهواء الساخن، FPCs، وألوان مختلفة من PCB.

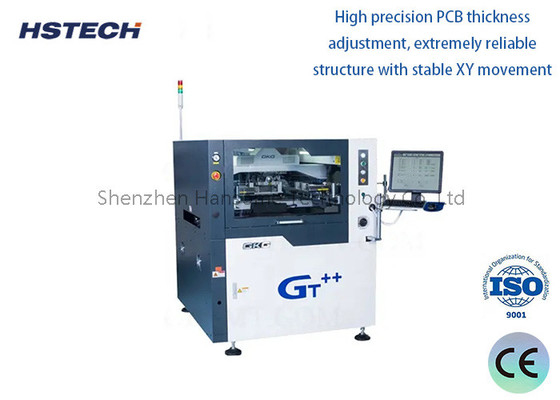

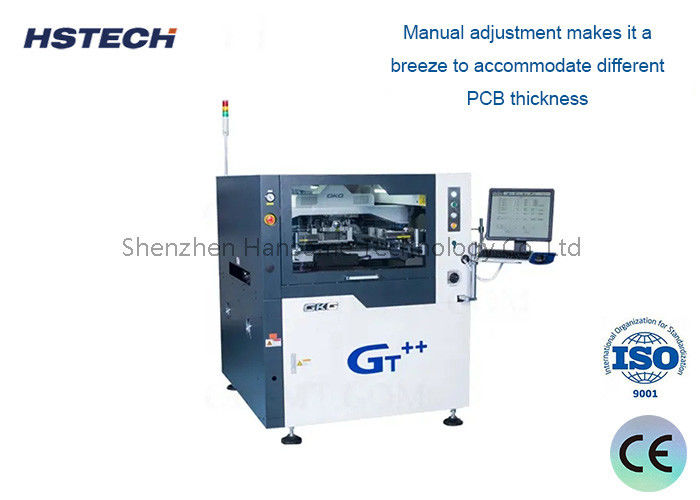

2تعديل سمك الـ PCB بدقة عالية: يحتوي على هيكل صلب مع حركة ثابتة XY ، يضمن ضبط اليدوي استيعابًا سلسًا لسمك PCB مختلف.
3نظام تحديد موقع السكك الحديدية: يتضمن نظام تحديد المواقع المبتكر للسكك الحديدية دليل نمط قابل للفصل ومشبك جانبي مرن قابل للبرمجة ، مصمم خصيصًا لـ FPCs و PCB warpage.جهاز لوحة التشغيل الفريد يضمن تحديد الموقع الدقيق، في حين أن برمجة البرمجيات تسمح بالتمدد والتراجع التلقائي للتكيف مع مختلف سمك PCB.
4هيكل الـ (سكيجي) الثوري: التصميم الجديد للشفرة يتضمن نظامًا شاملًا يعزز الاستقرار ويمدد عمرها.
5تنظيف الشبكة السريعة: يمنع هيكل التنظيف المنبعث لأسفل بشكل فعال فتحات الشبكة المسدودة ، وهو سبب متكرر للتنظيف غير الفعال.يمكن تعديل طول إعطاء المذيب بسهولة من خلال التحكم في البرنامج.
6واجهة متعددة الوظائف المحسنة: تتمتع الواجهة بتصميم أنيق وبديهي يركز على سهولة الاستخدام.يسمح للمستخدمين بمراقبة وتعديل الظروف بسهولة حسب الحاجة.
شنتشن هانسوم تكنولوجيا الشركة المحدودة ((HSTECH) هو المهنية المهنية SMT لوحة معالجة المعدات ((المركب،مفرج،حافظة، ناقل،الخ) المصنع.نحن مؤسسة عالية التقنية مع حقوق الملكية الفكرية المستقلةتقوم الشركة بشكل رئيسي بأبحاث وتطوير وإنتاج وبيع معدات معالجة لوحات خطوط إنتاج SMT / THT.
لدينا فنيون محترفون ومبيعات، تعتمد على التكنولوجيا المتقدمة وتحاول أفضل ما لدينا لتزويد عالية الكفاءة والموثوقية معالجة اللوحات لعملائنا.في نفس الوقت فريقنا المهندسية من ذوي الخبرة يدرك دائما الاتجاه التنموي للمصنع الذكي، تحديث المنتجات والتقنية وفقا لطلب السوق، والسعي لجعل المزيد من الأتمتة والمنتج فعالة من حيث التكلفة في جميع الأوقات، ونحن نفعل أيضا OEM على أساس الاحتياجات المختلفة لعملائنا.
