| الاسم التجاري: | FUJI |
| رقم الطراز: | H01/H02/H08M/RH01/RH02 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 10000 بكرات شهريا |

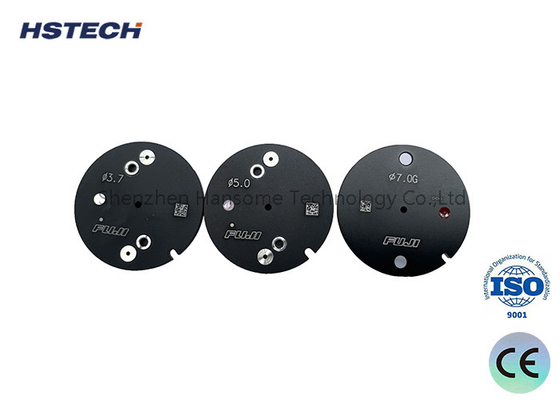

فوهة SMT عالية الدقة لFUJI H01/H02 5.0 7.0GH08M RH01 RH02 آلة الاختيار والوضع
فوهة SMT FUJI
الفوهة تلعب دورًا حيويًا في معدات SMT ، خاصةً في آلات التثبيت التلقائي ، لأنها مسؤولة عن رفع ونقل المكونات الإلكترونية بدقة ،وبالتالي تمكين إجراء وضع تكنولوجيا تركيب السطح الآلي (SMT).
لمحة عامة:
تقدم شركة فوجي، وهي شركة معروفة في مجال معدات التصنيع الإلكترونية، منتجات فوهات تستخدم على نطاق واسع في عمليات تجميع SMT.
بمثابة العنصر المحوري لجهاز التثبيت ، يتم تكليف الفوهة برفع المكونات الإلكترونية من طبق التغذية وتحديدها بدقة على لوحة PCB.
مبدأ العمل
نظام الفراغ
يتم تجهيز آلة التثبيت بمضخة فراغ في الداخل ، والتي يمكن أن تولد ضغطًا سلبيًا قويًا.
يتم توصيل الفوهة بمضخة الفراغ من خلال خط أنابيب لتشكيل نظام الضغط السلبي الفراغ.
هيكل الفوهة
يتكون الفوهة من رأس الفوهة، وتغليف، وغطاء الفوهة ومكونات أخرى.
يتم توصيل الثقب المركزي لرأس الفوهة بنظام الفراغ لتوليد ضغط سلبي.
عملية الشفط
عندما يكون رأس الفوهة قريبًا من المكون ، فإن الضغط السلبي سوف يمتص المكون.
يمكن أن يغلق الصمام وغطاء الفوهة رأس الفوهة لمنع تسرب الغاز.
عملية التوظيف
بعد امتصاص المكون، فإن آلة التثبيت سوف تحركها بدقة إلى الموقف المحدد.
أثناء وضعها، الضغط السلبي سيبقي المكون مُمتصاً بقوة.
بعد الانتهاء من الوضع، سيتم تحرير الضغط السلبي وسيتم تحرير المكون بسهولة.
السمات الرئيسية
1قدرة الشفط الدقيقة
يستخدم فوزل FUJI تقنية امتصاص الفراغ المتقدمة للتفاعل مع مكونات SMD بأحجام وأشكال مختلفة بدقة.
قوة امتصاصها القوية وموثوقيتها التي لا مثيل لها تضمن أن المكونات تبقى مربوطة بشكل آمن خلال عملية التثبيت.
2. متانة استثنائية
مصنوعة من مواد معدنية عالية الجودة، يظهر جسم الفوهة مقاومة استثنائية لدرجات الحرارة العالية واللبس والمزيل.
هذا يؤدي إلى عمر طويل، مما يقلل بشكل كبير من الحاجة إلى الصيانة والاستبدال، وبالتالي خفض التكاليف المرتبطة بها.
3التوافق متعدد الأبعاد
سلسلة FUJI Nozzle تقدم مجموعة متنوعة من المواصفات والأحجام ، وتستوعب نماذج مختلفة من معدات التثبيت الآلي بسلاسة.
تسهل قابلية المفاصل للتبادل بسرعة الوفاء بمتطلبات الإنتاج المتنوعة.
4زيادة كفاءة الإنتاج
مزيج من عمليات الشفط والوضع عالية السرعة والدقة يعزز بشكل كبير الكفاءة العامة لخط إنتاج SMT.
هذا التخفيض في التدخل اليدوي يساعد على خفض تكاليف العمالة.
مادة الفوهة:
| فوهة من الفولفستين | فان فوهة الفولاذ التنغستيني قوية ومتينة، ولكنها من السهل ان تصبح بيضاء. اذا اصبحت بيضاء، استخدم قلماً على أساس الزيت لطلاءها، ويمكنك الاستمرار في استخدامها. |
| فوهات السيراميك | لا تتحول فوهات السيراميك إلى اللون الأبيض، ولكنها هشة وسهلة الكسر. يمكن استخدامها بعناية لتجنب أو تقليل الكسر. |
| فوهة من الفولاذ الماس | إنها قوية وسهلة الاستخدام ولن تبيض أبداً، لكنها مكلفة جداً وغير فعالة من حيث التكلفة. |
| فوهة الغراء | عندما يكون سطح المادة غير متساوٍ أو تكون المادة لزجة ، فمن المناسب استخدام فوهة الغراء. ومع ذلك ، فإن حياة فوهة الغراء ليست طويلة.من المستحسن لشراء المزيد من فوهات الغراء للفائض عند طلب فوهة الغراء. عندما يتم ارتداء فوهة ، يمكنك مجرد استبدالها مع فوهة المطاط نفسك |
سيناريوهات التطبيق الرئيسية:
خط التجميع SMT: يتم استخدام فوهات FUJI على نطاق واسع في معدات التصحيح المتنوعة.
تصنيع المنتجات الإلكترونية: يتم استخدامها لوضع مكونات في المنتجات الإلكترونية ، بما في ذلك الهواتف المحمولة والحواسيب والأجهزة المنزلية.
تجميع الأجهزة الطبية: تعمل في تركيب المكونات داخل الأجهزة الطبية الدقيقة.
صناعة الطيران: تستخدم في تجميع المعدات الإلكترونية لتطبيقات الطيران.
فجوى NXT سلسلة فوهة:
NXT H08(H12) فوهة 2.5G،
AA73500 NXT H08 ((H12) 0.7 فوهة،
فوهة AA08500 NXT H01 3.7G،
AA08400 NXT H01 2.5G فوهة،
AA08300 NXT H01 20.0 فوهة،
AA08200 NXT H01 15.0 فوهة،
AA08100 NXT H01 10.0 فوهة،
AA08000 NXT H01 7.0 فوهة،
AA07900 NXT H01 5.0 فوهة،
AA07600 NXT H01 20.0G فوهة،
فوهة AA07400 NXT H01 10.0G،
AA07300 NXT H01 7.0G فوهة،
AA07200 NXT H01 5.0G فوهة،
AA07100 NXT H01 3.7 فوهة،
AA07000 NXT H01 2.5 فوهة،
AA06900 NXT H01 1.8 فوهة،
AA06400 NXT H08 ((H12) فوهة 1.3M ،
AA06400 NXT H08 ((H12) فوهة 1.3G،
AA06300 NXT H08 ((H12) فوهة 5.0G،
AA05800 NXT H08 ((H12) فوهة 1.0،
AA05800 NXT H01 1.3 فوهة،
AA05700 NXT H08 ((H12) 0.7 فوهة (0.7X0.5) ،
AA05600 NXT H08 ((H12) 0.4 فوهة (0.45X0.3) ،
AA20E00 NXT H08 ((H12) 5.0 فوهة،
AA20D00 NXT H08 ((H12) 3.7 فوهة،
AA20C00 NXT H08 ((H12) 2.5 فوهة،
AA20B00 NXT H08 ((H12) 1.8 فوهة،
AA20A00 NXT H08 ((H12) 1.3 فوهة،
AA19G00 NXT H08 ((H12) فوهة 1.8G،
AA18C00 NXT H08 ((H12) 3.7G فوهة،
AA11R00 NXT H01 1.8G فوهة،
فوهة AA08C00 أو AA07L00 أو AA07W00 أو AA07D00 NXT H04 10.0،
كل مادة من فوهة لFUJI اختيار ووضع آلة
نحن نبيع فوهات SMT من جميع العلامات التجارية، مثل ياماها، باناسونيك، فوجي، جوكي، سامسونج، الخ
