| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | / تي تي، ويسترن يونيون |
| القدرة على التوريد: | 100 مجموعة شهريا |
طابعة طلاء لحام تلقائية لنظام MES الصناعي 4.0
المواصفات
| النموذج | مجموعة الـ9+ |
| الحجم الأقصى لـ PCB | 450×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الجدول اليدوي للأعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
الخصائص
1يمتلك النظام الرقمي لـ CCD تصميمًا ثوريًا للمسار البصري ، مما يوفر إضاءة دائرية موحدة وإضاءة محاورية مشرقة مع سطوع قابل للتعديل إلى حد لا نهائي.هذا يتيح التعرف بسلاسة على نقاط العلامة المختلفة، حتى على الأسطح غير المتساوية المصفوفة بالقصدير ، المصفوفة بالنحاس ، المصفوفة بالفضة ، نقاط اللحام بالهواء الساخن ، و FPCs و PCBs المختلفة الألوان.

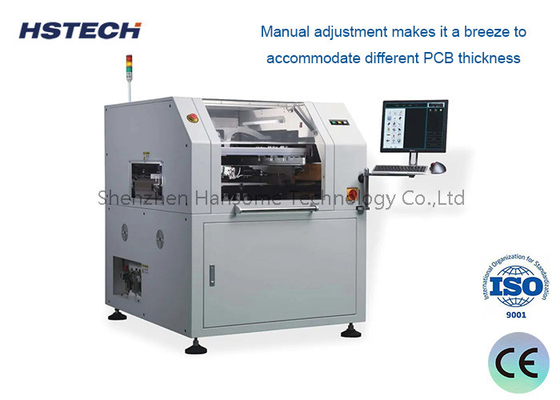

2يحتوي النظام على ضبط سمك PCB بدقة عالية وهيكل متين يضمن حركة XY مستقرة ، مما يجعل التعديلات اليدوية لسمك PCB مختلفة سهلة.

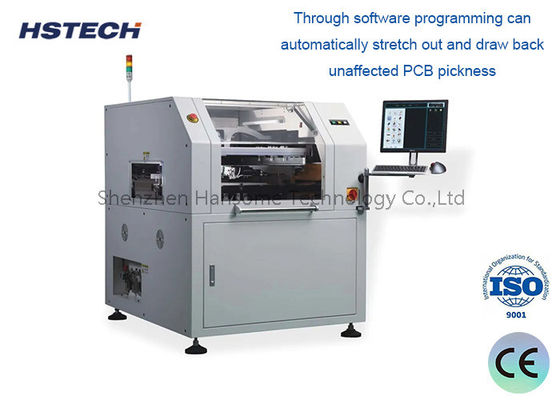

3يتضمن نظام تحديد موقع قاطع القيادة قاطع قاطع قاطع مبتكر للأنماط ومدبّق جانبي مرن قابل للبرمجة مصمم خصيصاً لـ FPCs و PCBs الملتوية. جهاز لوحة التشغيل الفريد ،تحكمها البرمجيات، تتكيف تلقائيًا مع مختلف سمك PCB.
4تصميم هيكل الـ squeegee يتضمن نظام الـ squeegee المتقدم ، مما يعزز الاستقرار ويمدد عمر الـ squeegee.
5يحتوي نظام تنظيف النماذج السريع على هيكل تنظيف ينفق إلى أسفل ، مما يمنع فتحات مسدودة ويضمن تنظيف فعال.طول إعطاء المذيب يمكن تعديله بسهولة عن طريق البرنامج.
6واجهة متعددة الوظائف الجديدة سهلة الاستخدام وبديهية، وتقدم مراقبة درجة الحرارة والرطوبة في الوقت الحقيقي.
