| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
طابعة طلاء لحام تلقائية لنظام MES الصناعي 4.0
المواصفات
| النموذج | مجموعة الـ9+ |
| الحجم الأقصى لـ PCB | 450×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الجدول اليدوي للأعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
الخصائص
يمتلك النظام الرقمي CCD تصميمًا مبتكرًا للمسار البصري الذي يوفر إضاءة دائرية موحدة وإضاءة محاورية عالية الوضوح.السطوع القابل للتعديل لنظامي مصدر الضوء، في حلقة لا نهائية، يسمح للتعرف بسلاسة على نقاط العلامة المختلفة، بما في ذلك غير متساوية على الأسطح المطلية، المطلية النحاس، مطلية الفضة، نقاط لحام الهواء الساخن،والبي سي بي من ألوان مختلفة.

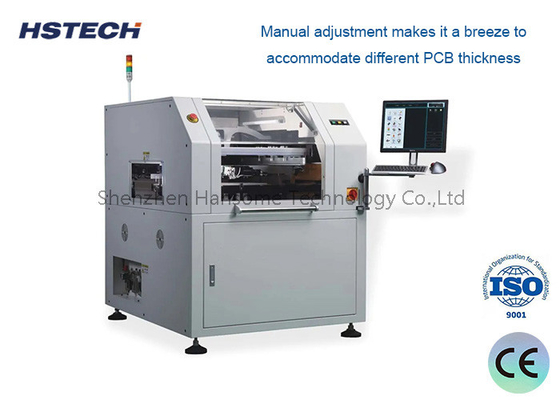

يوفر النظام ضبط سمك PCB بدقة عالية وهيكل متين يضمن حركة XY مستقرة. يجعل التعديلات اليدوية استيعاب سمك PCB مختلفًا سهلاً.

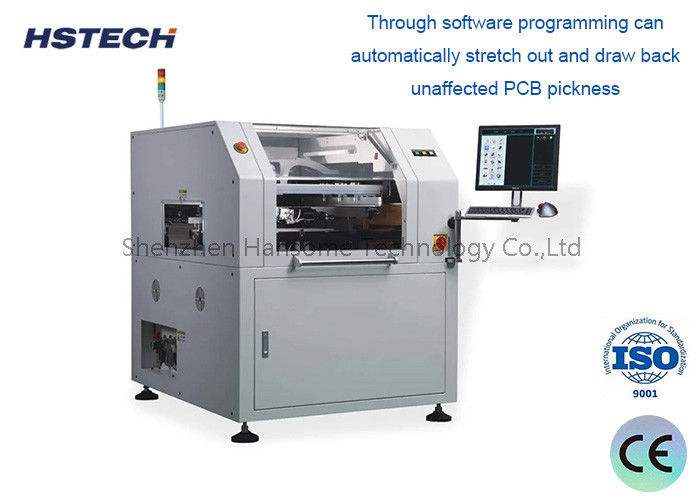

يحتوي نظام تحديد موقع القيادة على قاطرة قاطرة جديدة قابلة للفصل ومشبك جانبي مرن قابل للبرمجة ، مصمم خصيصًا لـ FPCs و PCBs الملتوية. جهاز لوحة تشبيك فريد ،يتم التحكم بها بواسطة برمجة البرمجيات، تتكيف تلقائيًا مع مختلف سمك الـ PCB دون أي مشاكل.
يحتوي تصميم هيكل الـ squeegee المبتكر على نظام شامل لـ squeegee يعزز الاستقرار ويمدد عمر الـ squeegee.
يحتوي نظام تنظيف الشبكة عالي السرعة على هيكل تنظيف ينفق إلى أسفل يمنع فتحات مسدودة ، وهي مشكلة شائعة يمكن أن تؤدي إلى التنظيف غير الفعال.يمكن ضبط طول إعطاء المذيب بسهولة عن طريق التحكم في البرنامج.
واجهة متعددة الوظائف الجديدة سهلة الاستخدام والبديهية وسهلة الفهم. بالإضافة إلى ذلك، فإنه يتضمن مراقبة في الوقت الحقيقي من درجة الحرارة والرطوبة.
