| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
طابعة طلاء لحام تلقائية لنظام MES الصناعي 4.0
مقدمة
آلة الطباعة الآلية G9+ للخلاط بالعلامة هي معدات متميزة مصممة لتطبيقات SMT الراقية ، قادرة على الوفاء بعمليات الطباعة المتطلبة لـ 03015 مكونات ، 0.25 pitch ،بالإضافة إلى تحقيق عمليات عالية الدقة وسرعة عالية.
المواصفات
| النموذج | مجموعة الـ9+ |
| الحجم الأقصى لـ PCB | 450×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الجدول اليدوي للأعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
أداء الآلة
| النموذج | مجموعة الـ9+ |
| دقة الموقع المتكررة | ±12.5um@6,CPK≥2.0 |
| دقة الطباعة | ± 18um@6، CPK≥2.0 |
| وقت دورة الطباعة | < 7.5 ثانية |
| استنادا إلى نظام الاختبار الطرف الثالث ((CTQ) التحقق من الدقة طباعة وضع الملحم الحقيقي | |
مواصفات الجهاز بأكمله
|
إمدادات الطاقة
|
التيار المتردد: 220±10٪، 50/60 هرتز، 3.0 كيلوواط
|
|
ضغط الهواء
|
4~6 كغ/سم2
|
|
استهلاك الهواء
|
حوالي 5 لتر/دقيقة
|
|
درجة حرارة العمل
|
-20°C~+45°C |
|
رطوبة العمل
|
30%~60%
|
|
أبعاد الجهاز(بدون ضوء البرج) |
1172 ((L) × 1385 ((W) × 1530 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1000 كجم |
الخصائص
النظام الرقمي لـ CCD: يحتوي النظام الرقمي CCD على نظام مسار بصري جديد تمامًا ، ويوفر إضاءة دائرية موحدة وإضاءة محاورية عالية الوضوح.يمكن تعديل الوضوح بشكل لا نهائي، مما يتيح التعرف بسهولة على نقاط العلامة المختلفة (بما في ذلك غير المتساوية) على القصدير المطلي ، المطلي بالنحاس ، المطلي بالفضة ، المطلي بالهواء الساخن ، FPC ، ومختلف ألوان PCB.

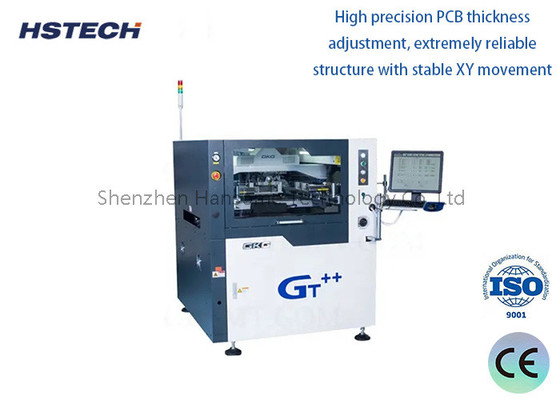

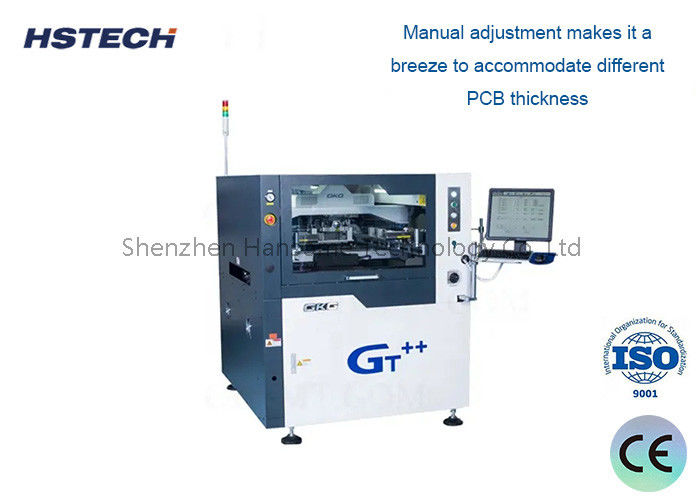

ضبط سمك PCB بدقة عالية: يمتلك هيكلًا موثوقًا للغاية مع حركة ثابتة XY ، والتنسيق اليدوي يجعل استيعاب سمك PCB مختلف سهلًا.
نظام تحديد موقع السكك الحديدية: يتضمن نظام تحديد المواقع المبتكر للسكك الحديدية دليل نمط قابل للفصل ومشبك جانبي مرن قابل للبرمجة ، مصمم خصيصًا لـ FPC و PCB warpage.جهاز لوحة التشغيل الفريد يضمن تحديد الموقع الدقيق، وبرمجة البرمجيات تسمح بالتمدد والتراجع التلقائي لاستيعاب سمك PCB مختلف.
التصميم الثوري لهيكل الـ Squeegee: يتبنى هيكل المكنسة الجديد نظامًا شاملًا يعزز الاستقرار ويمدد عمرها.
تنظيف النقش السريع: هيكل التنظيف المنبعث لأسفل يمنع بشكل فعال التسربات المسدودة ، وهو سبب شائع للتنظيف غير الفعال.يمكن تعديل طول المذيب الموزع بسهولة عن طريق التحكم في البرنامج.
واجهة متعددة الوظائف الجديدة: تم تصميم الواجهة من أجل البساطة والوضوح وسهولة الاستخدام.تسهل على المستخدمين مراقبة وتعديل الظروف حسب الحاجة.
