| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-250LD |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

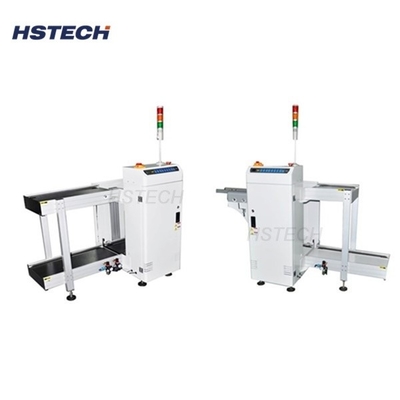

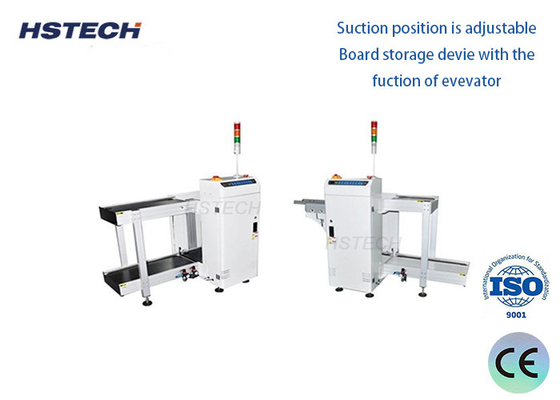

Panasonic PLC PCB Loader لبدء خط إنتاج SMT
التطبيق
هذه الآلة بمثابة المكون الأولي في خط إنتاج SMT ، مما يسهل نقل PCBs من المجلة إلى الشريط الناقل للآلة التالية.
يقوم جهاز تحميل PCB (لجنة الدوائر المطبوعة) بدور حيوي في عملية تجميع PCB. تم تصميمه لإطعام PCBs غير المكتملة تلقائيًا إلى خط الإنتاج أو إلى آلة محددة ،مثل آلة الاختيار والمكان أو نظام اللحام.
Fالمواد الغذائية
التحكم عن طريق شاشة لمسة بالألوان الحقيقية
يستخدم جهاز " ميتسوبيشي "
سعة المجلة: 1 في الأعلى ، 1 في الأسفل ، أو قابلة للتخصيص
خيارات المدى المختارة: 10mm، 20mm، 30mm، 40mm
اتجاه نقل PCB: من اليسار إلى اليمين (L-R) أو من اليمين إلى اليسار (R-L) ، اختياري
إختيار وضع تشغيل يدوي أو تلقائي متاح
القضبان الأمامية الثابتة أو القضبان الخلفية الثابتة، التكوين الاختياري
الارتفاع القياسي لتطبيقات SMT: 920±20mm
عرض ضوء البرج لإشارة الحالة
توافق إشارة SMEMA
المواصفات
| النموذج | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| الجهد | AC110V/220V،50/60Hz،مرحلة واحدة،ماكس 300A | |||
| مقاس PCB | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| مقاس المجلة | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| إمدادات الهواء | 0.4~0.6Mpa | |||
| ارتفاع النقل | 920 ± 20 ((ملم) معيار | |||
| وقت التحميل | 6 ثواني | |||
| وقت استبدال المجلة | حوالي 20 ثانية | |||
| اتجاه النقل | L إلى R، أو R إلى L،اختياري | |||
| سمك PCB | دقيقه 0.4ملم | |||
| الملاعب | 1-4 ((خطوة 10 ملم)- نعم | |||
| التواصل | (SMEMA) | |||
| مقاس الجهاز | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| الوزن | حوالي 140 كجم | حوالي 180 كجم | حوالي 220 كجم | حوالي 230 كجم |
الفوائد
تحسين كفاءة الإنتاج: يقلل من وقت التوقف المرتبط بالتحميل اليدوي ، مما يسمح بتدفق عمل سلس.
الاتساق: يوفر طريقة متسقة وموثوقة لتحميل PCBs ، مما يقلل من خطر التلف أو عدم التوافق.
توفير العمل: يقلل من الحاجة إلى العمل اليدوي، مما يسمح للعمال بالتركيز على المهام الحيوية الأخرى.
