| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
طابعة طلاء لحام تلقائية لنظام MES الصناعي 4.0
المواصفات
| النموذج | مجموعة الـ9+ |
| الحجم الأقصى لـ PCB | 450×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الجدول اليدوي للأعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
الخصائص
يحتوي النظام الرقمي CCD على تصميم مسار بصري جديد تمامًا ، ويوفر إضاءة دائرية موحدة وإضاءة محورية عالية الوضوح.مع سطوع قابل للتعديل في حلقة لا نهائية لكلا أنظمة مصدر الضوء، فإنه يتعرف بسهولة على نقاط العلامة المختلفة، بما في ذلك غير متساوية على الأسطح المطلية، المطلية النحاس، مطلية الفضة، نقاط لحام الهواء الساخن، FPCs، و PCBs من ألوان مختلفة.
يمتاز بتعديل سمك PCB عالي الدقة وهيكل قوي يضمن حركة XY مستقرة. تجعل التعديلات اليدوية استيعاب سمك PCB مختلف سهلاً.

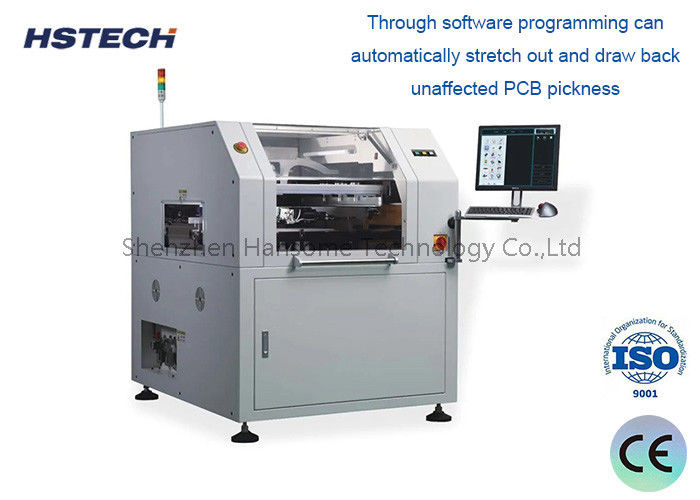

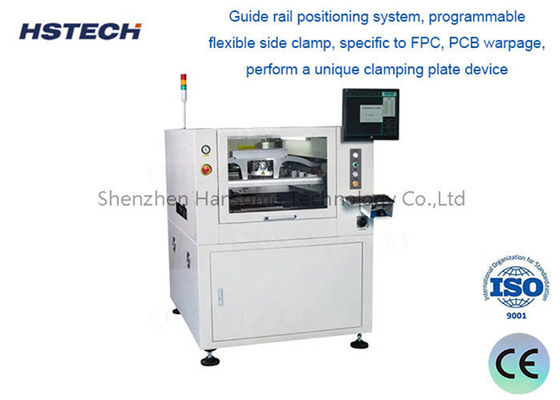

يتضمن نظام تحديد المواقع للسكك الحديدية القيادي سكة حديدية جديدة قابلة للفصل ومشبك جانبي مرن قابل للبرمجة ، تم تصميمه خصيصًا لـ FPCs و PCBs المنحني. جهاز لوحة تشبيك فريد ،يتم التحكم بها بواسطة برمجة البرمجيات، تتكيف تلقائيًا لاستيعاب سمك PCB المختلف دون مشكلة.
يضم تصميم هيكل الـ squeegee المبتكر نظامًا شاملًا لـ squeegee ، مما يعزز الاستقرار ويمدد عمر الـ squeegee.
يحتوي نظام تنظيف النماذج السريع على هيكل تنظيف ينفق إلى أسفل ، مما يمنع الفتحات المسدودة ، وهو سبب شائع لعدم فعالية التنظيف.يمكن تعديل طول إعطاء المذيب بسهولة عن طريق التحكم في البرنامج.
واجهة متعددة الوظائف الجديدة سهلة الاستخدام وبسيطة الفهم، وتشمل أيضًا مراقبة درجة الحرارة والرطوبة في الوقت الحقيقي.
