| الاسم التجاري: | GKG |
| رقم الطراز: | G5 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
طابعة الصمغ SMT مع دبوس مغناطيسي / كتلة الدعم & R-L النقل
التطبيق
آلة الطباعة G9 + الآلية لحام البستة هي آلة متطورة لتطبيقات SMT متطورة ، عرض GT ++ BTB هو 2830mm فقط ،يمكن أن تلبي تماما متطلبات عملية الطباعة من 03015،2025 الطوق، دقة عالية وسرعة عالية.
المواصفات
| النموذج | G5 |
| حجم القلم | 370x370mm ((حجم الدقيقة) |
| 737x737mm ((حجم أقصى) | |
| 20-40mm ((سمك) | |
| الحجم الأقصى لـ PCB | 400×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| صفحة التشطيب | أقصى 1٪ من قطر PCB |
| ارتفاع النقل | 900±40ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، يمكن تعديلها |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الطاولة من أعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العصابة العليا / العصابة الجانبية
|
| رأس الطباعة |
رأسين طابعيين متحركين مستقلين
|
|
ضغط المكنسة
|
0.5 ~ 10 كجم (تحكم البرنامج)
|
|
سرعة الطباعة
|
6-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
|
نظام التنظيف
|
امتصاص الفراغ المعزز، الجاف، الرطب، الفراغ ثلاثة أنماط
|
|
CCD FOV
|
8×6ملم
|
| نطاق ضبط الجهاز |
X: ± 3mm ، Y: ± 7 mm ، θ: ± 2°
|
| الرؤية |
البحث للأعلى/أسفل البصريات الهيكل/CCD/الهيومتري نمط مطابقة
|
مواصفات الجهاز بأكمله
|
دقة الموقع المتكررة
|
± 0.01mm
|
|
دقة الطباعة
|
±0.025mm
|
|
وقت الدورة
|
<8 ثانية
|
|
تغيير المنتج
|
قديم:<3دقائق,جديد:<5دقائق |
|
إمدادات الهواء
|
4~6 كغ/سم
|
| إمدادات الطاقة |
AC:220±10٪، 50/60HZ، 2.5KW
|
| طريقة التحكم | البنك المركزي |
| نظام التشغيل |
ويندوز XP/Win7
|
|
أبعاد الجهاز
|
1140 ((L) × 1364 ((W) × 1404 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1000 كجم |
الخصائص
يمتلك النظام الرقمي لـ CCD تصميمًا جديدًا ومبتكرًا بالكامل للمسار البصري ، مع إضاءة دائرية موحدة ومصدر ضوء محوري ذو سطوع استثنائي.هذا النظام مصدر الضوء مزدوج يسمح للتعديل اللانهائي لمستويات الوضوح، مما يسهل التعرف بسهولة على نقاط العلامة المختلفة ، حتى تلك التي لها أسطح غير متساوية أو مواد مثل القصدير والنحاس والفضة ، علامات اللحام بالهواء الساخن ، FPCs ،ومجموعة واسعة من ألوان PCB.

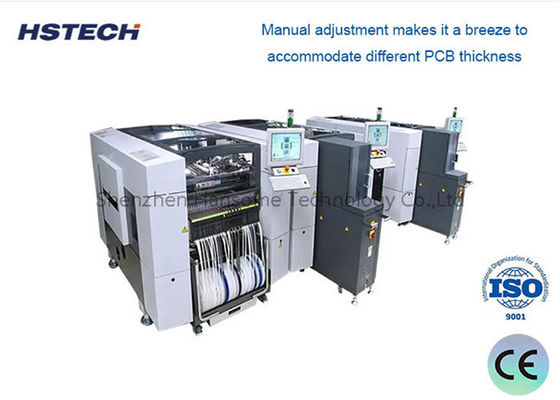

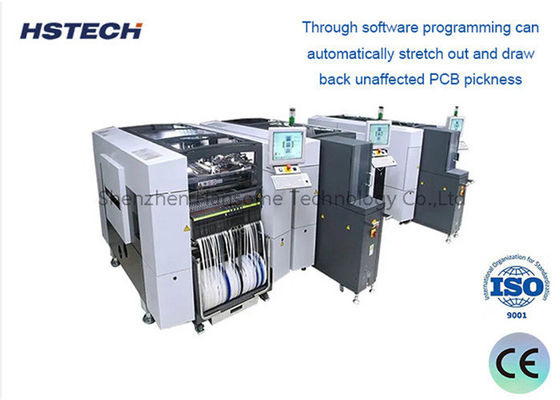

مجهزة بقدرات ضبط سمك الـ (بي سي بي) بدقة عالية، يمتلك النظام بنية موثوقة بشكل لا يصدق تضمن حركة ثابتة لـ (إكس واي)مما يجعله عملية سلسة لاستيعاب مختلف سمك PCB بسهولة.
