| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-310L |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

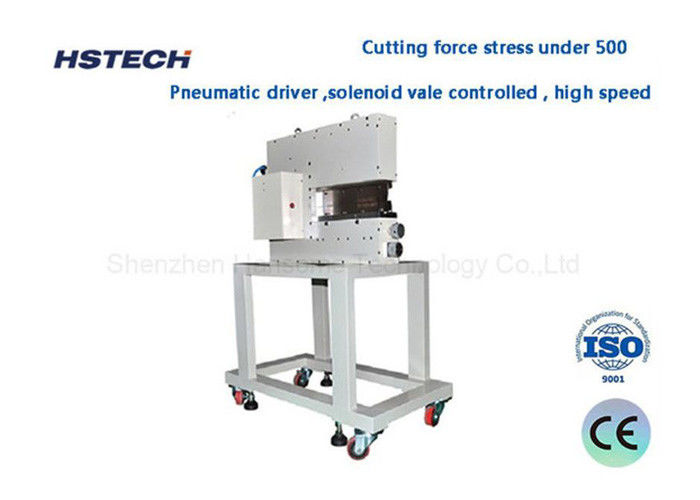

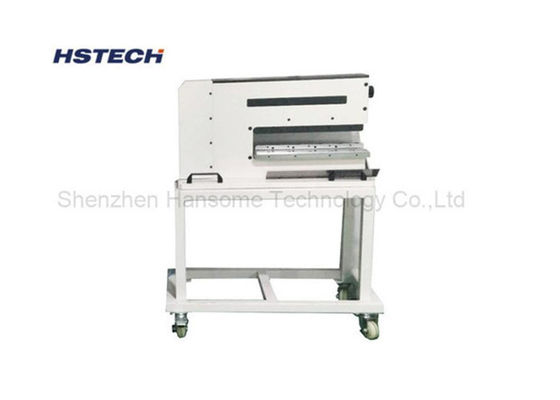

معدات V-CUT PCB Depaneling مع ارتفاع شفرة قابل للتعديل لسهولة التشغيل
مقدمة:
الـ (إتش إس 310) هي آلة حديثة تعمل بواسطة محرك هوائي ويتم التحكم بها كهربائياًمع تصميم عينة يتضمن أجهزة استشعار للحد الأدنى من إجهاد القطع خلال كل عمليةمثالية للفصل الدقيق لـ SMD PCBAs أو الألواح الرقيقة ، فإنها تضمن أداء ودقة مثالية.
مصممة خصيصاً للحساسية، أجهزة فصيل السكين المستقيمة الخاصة بنا تفصل بدقة لوحات الألواح التي تم تصنيفها مسبقاً، مما يلغي الانحناء أو الإجهاد التوتر.هذه العملية اللطيفة تحمي حتى أكثر مكونات SMD حساسية، مثل مكثفات السيراميك، من التلف، وبالتالي تحسين جودة المنتج وموثوقيته.
بفضل تصميم الشفرة المبتكر، تقوم الآلة بفصل الألواح بأمان مع المكونات العالية الموضعة بالقرب من الحواف.يستخدم سكاكين على شكل إشارة التي تقطع بدقة داخل الخندق، مما يسمح بفصل ألواح رقيقة 1 ملم أو أقل دون إحداث أي إجهاد قطع ، مما يضمن عملية آمنة وفعالة.
الخصائص:
لضمان الدقة والحماية ، يظل إجهاد قوة القطع أقل من 500 ، وعملية القطع خالية من الاهتزاز والضوضاء ، مما يحمي المكونات الحساسة من أي تلف محتمل.
يتم تشغيلها بواسطة محرك هوائي مع التحكم في صمام الكهربائية ، وتقدم الآلة أداءً عالي السرعة ، مما يضمن عمليات القطع الفعالة والسريعة.
تتوافق التنوع مع الدقة: ارتفاعات الشفرة العلوية والسفلية قابلة للتعديل بالكامل. ببساطة ضبط المقبض الموجود في الجزء العلوي من الآلة لضبط الفجوة لإدخال لوحة PCB بسهولة.
من أجل سهولة الاستخدام المتزايدة ، يمكن ضبط ارتفاع الشفرة السفلي بشكل منفصل في الأجزاء الأمامية والخلفية ، مما يلغي الحاجة إلى شيمز. وهذا يسهل تغيير الشفرة وتعديلها ،في حين أن إعادة شحذ الشفرة يقلل من تكاليف الصيانة.
قابلية التخصيص تلتقي الدقة: لPCBs أو ألواح رقيقة بدون خروقات V، ونحن نقدم الصناديق المخصصة وأجهزة تحديد الموقع لضمان قطع آمن ومستقر،منع أي حركة غير مرغوب فيها أثناء العملية.
تصميم سهل الاستخدام: كل من تشغيل وصيانة هذه الآلة يمكن أن يتم بسهولة حتى من قبل الموظفين غير المهرة، وذلك بفضل أدوات التحكم البديهية ومكونات سهلة الوصول.
المواصفات:
| اسم المنتج | مُزيل لـ (PCB) |
| النموذج | HS-310L |
| ارتفاع الجزء | ماكس 40 ملم |
| ارتفاع الجزء السفلي | ماكس 20 ملم |
| إمدادات الهواء | 5kgf/cm |
| الناتج | 12.5 طن)) |
| طول القطع الفعال | 1-360 ملم |
| حجم الشفرة الخطية | 360*43.5*6ملم |
| سمك PCB | 0.1mm~2.0mm ((مع V غروف) 0.1ملم ~1.0ملم ((بدون خلية V)) |
| مادة الشفرة | استيراد أدوات الفولاذ عالية الجودة عالية السرعة |
| سرعة الفصل | 1-300mm/s |
| سمك قطع V | 0.3-3.5ملم |
| استهلاك الهواء | 200-400 ((L/min) |
| حجم الجهاز | 700 × 325 × 400 مم |
| الوزن | 130 كجم |
| لوحة مناسبة | جميع الألواح ذات القطع V |
مجالات التطبيق:
1صناعة الإلكترونيات
SMT (التكنولوجيا المرتفعة على السطح)
أثناء عملية إنتاج SMT ، يتم استخدام آلة التفريغ لفصل لوحات الدوائر التي تم تثبيتها وحاملها لاختبارها وتعبئتها لاحقًا.
2البحث والتطوير والنموذج الأولي
اختبار العينات
في تطوير المنتجات الجديدة، تساعد آلة التفحص على فصل العينات بسرعة لاختبارها وتقييمها.
3إنتاج الدفعات الصغيرة
إنتاج مرن
مناسبة لاحتياجات إنتاج الدفعات الصغيرة ، يمكن لجهاز التفريغ تعديل معايير القطع وفقًا لمتطلبات مختلفة لتحسين مرونة الإنتاج.
4إصلاحات وخدمات
صيانة لوحات الدوائر
أثناء عملية الإصلاح ، يمكن لجهاز التفريغ فصل الجزء المتضرر من لوحة الدوائر للاستبدال والإصلاح.
