| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |
معدات تحرير لوحات PCB عالية الدقة مع آلية شفرة متنقلة
تقدم
أجهزة فصيل PCB المتحركة هي أداة متخصصة مصممة لقطع لوحات الدوائر المطبوعة (PCBs) بدقة وفصلها بكفاءة.انها تستخدم آلية فريدة من نوعها مع قسم شفرة متنقلة، مما يتيح الفصل الدقيق والمسيطر على PCBs.
مبدأ العمل:
يستخدم منفصلات الشرائح الورقية المتحركة شفرة واحدة أو أكثر للقطع بدقة من خلال سطح الشرائح الورقية ، وفقًا لخطوط التقسيم المحددة مسبقًا.هذه الشفرات تمتلك القدرة على عبور أفقيا أو عموديايضمن الالتزام الدقيق بمسارات القطع المحددة على لوحة PCB. عملية القطع تعتمد على محركات ميكانيكية قوية ، بما في ذلك قضبان دفع هوائية أو كهربائية ،التي توفر طاقة كافية لتنفيذ عملية الفصل بكفاءة ودقة.
فصل دقة عالية
باستخدام تكنولوجيا حركة الشفرة، القطع الدقيق على طول خط V-Cut يضمن سلامة لوحة الدوائر.
كفاءة عالية
معالجة PCBs متعددة بسرعة ، مناسبة لإنتاج الدفعات ، مما يساعد على تحسين كفاءة الإنتاج.
سهلة التشغيل
التصميم الإنساني وواجهة التشغيل ودية مريحة للمستخدمين من مختلف المستويات التقنية.
قابلية التكيف
عمق القطع والضغط قابلة للتعديل للتكيف مع PCBs من مختلف السماكة والمواد.
السلامة
مجهزة بأجهزة حماية السلامة لضمان سلامة المشغلين.
المكون الرئيسي:
آلية الشفرة المتنقلة: بما في ذلك الشفرات ومحركات القيادة / الأسطوانات ، إلخ.
نظام تحديد الموقع/التوجيه: استخدام أجهزة استشعار بصرية لتحقيق تحديد الموقع وتوجيه PCB.
مؤسسات الدخول والخروج: معدات آلية مثل الحزام النقل، الروبوتات.
نظام تحكم البرنامج: PLC أو جهاز تحكم مضمن لتحقيق عمليات آلية بالكامل.
جهاز حماية السلامة: مثل جهاز استشعار الشبكة، مفاتيح وقف الطوارئ، الخ.
الخصائص
هذه الآلة متعددة الاستخدامات قادرة على قطع مجموعة واسعة من الألواح التي تحتوي على فتحات V ، مما يدل على قدرة التكيف والكفاءة عبر تطبيقات مختلفة.
تم تصميم الشفرات من أجل المتانة ، مع القدرة على إعادة تشكيل مرتين على الأقل ، مما يزيد من عمرها ويقلل من تكاليف الاستبدال.
ارتفاع الشفرة الدائرية قابلة للتعديل ، حيث تستوعب PCB مع ارتفاعات مختلفة من المكونات ، مما يضمن قطع دقيق وسلس لأنواع اللوحات المختلفة.

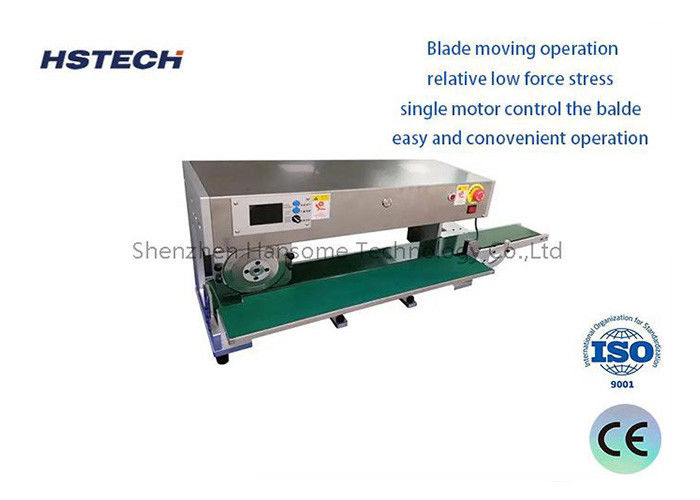

يتم تشغيل حركة الشفرة بواسطة محرك واحد ، مما يتطلب ضغطًا ضئيلًا للقوة ويسهل التشغيل السلس والبسيط الذي يسهل وسهل التحكم به.

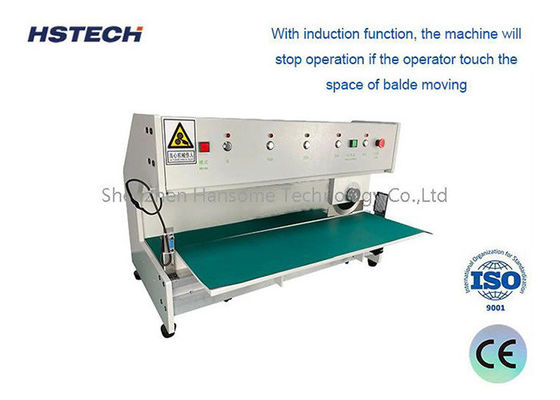

مجهزة بوظيفة التحفيز ، تتوقف الآلة على الفور عن العمليات عند اكتشاف قرب المشغل لمنطقة الشفرة المتحركة ، مما يعزز سلامة المشغل.
مع إعطاء الأولوية للسلامة، تفتخر الآلة بجهاز حماية مزدوج، مما يزيل المخاوف بشأن سلامة الإنتاج ويعزز بيئة عمل آمنة.
المصنوعة من مواد عالية الجودة، والشفرات القوية تضمن طول العمر والموثوقية، وتقليل وقت التوقف وتعظيم الإنتاجية.
المواصفات
| النموذج | HS-300 | |||
| الجهد | 110V/220V ((اختياري) | |||
| القوة | 100 واط | |||
| طول القطع الفعال | 5-360ملم | |||
| حجم الشفرة | الشفرة الدائرية φ125 * 3mm ، الشفرة الخطية 360 * 45 * 6mm | |||
| مادة الشفرة | استيراد أدوات الفولاذ عالية الجودة عالية السرعة | |||
| سرعة الفصل | 300ملم/ثانية | |||
| سمك قطع V | ثلث اللوحة | |||
| عرض الفصل | أفضل 1-200 ملم | |||
| حجم الجهاز | 620*320*450 مم | |||
| الوزن | 50 كجم | |||
حقول التطبيق:
صناعة التصنيع الإلكترونية:
تستخدم في تقسيم لوحات الدوائر المطبوعة (PCBs).
يمكنه تقسيم PCBs بدقة بأحجام وأنواع مختلفة.
تستخدم على نطاق واسع في الإلكترونيات الاستهلاكية والإلكترونيات الصناعية ومجالات أخرى.
تصنيع الخلايا الشمسية:
تستخدم لتقسيم الألواح الشمسية.
يمكنه قطع خلايا شمسية على أساس السيليكون بدقة
تحسين كفاءة إنتاج منتجات الطاقة الشمسية.
مجال معالجة الزجاج:
تستخدم لقطع منتجات زجاجية مختلفة، مثل شاشات الهواتف المحمولة، وألواح الزجاج، الخ.
يمكن تحقيق تقسيم دقيق وتقليل الخسائر.
صناعة السيراميك:
تستخدم في تقسيم رقائق السيراميك والروابط السيراميكية وغيرها من قطع العمل.
تلبية متطلبات الدقة العالية وكفاءة الإنتاج العالية.
الصناعات الأخرى:
يمكن استخدامه لتقسيم مواد مثل البلاستيك والمعادن.
تستخدم على نطاق واسع في الإنتاج الآلي في مختلف الصناعات التحويلية.
