| الاسم التجاري: | HSTECH |

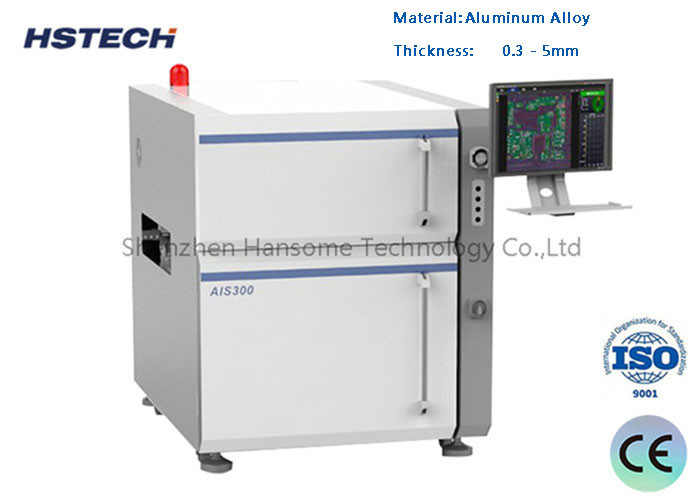

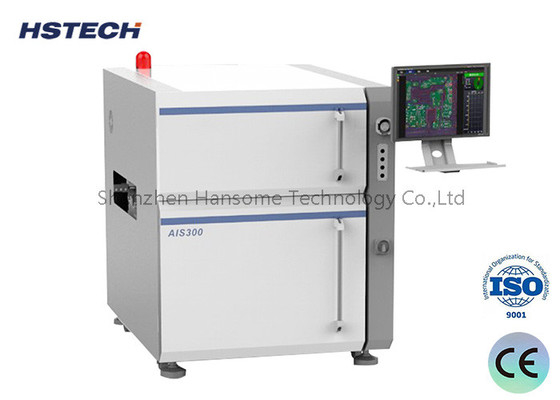

| رقم الطراز: | AIS300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
التثبيت السريع سرعة الفحص السريع المساعد عن بعد في الخط THT DIP AOI قبل لحام الموجة
المواصفات
| النموذج | AIS300 | AIS301 |
| حجم الـ PCB | 50x50mm~430x380mm | 50×50mm~350×350mm |
| سمك | 0.3~7.0ملم | |
| مدى الانحراف | < 4 ملم | |
| ارتفاع المكونات | أعلى 150 ملم، أسفل 25 ملم | |
| الكاميرا | 5MP,الوان,CCD | |
| مصدر الضوء | RGB | |
| القيادة | 45*37ملم | |
| القرار | 20um | |
| التفتيش | ||
| عيب في مكونات التثبيت | مفقود، متدحرجة، تعويض، تلف، مشوهة، زائدة، قذرة. | |
| عيب في اللحام | الزائد، غير الكافي، جسر، لا قدم، لحام مفقود، عدم الرطوبة. | |
| وظيفة أخرى | الرمز الشريطي، الرمز القيوري، الرمز الالكتروني | |
| السرعة | 0.23 ثانية/فوف | 0.25 ثانية/فوف |
| البرمجيات / الأجهزة | ||
| نظام التشغيل | أوبونتو 14.04 LTD 64 بت | |
| الوظيفة | التحكم عن بعد، استيراد ملفات Gerber، أداة تدريب للنماذج الجديدة | |
| أجهزة الكمبيوتر الصناعية | وحدة المعالجة المركزية Intel i5 ، بطاقة الرسومات المستقلة ، 12G DDR ، 256SSD | |
| العرض | شاشة LCD FHD 22 بوصة | |
| الطلب | محرك خطي عالي الدقة | |
| إمدادات الطاقة | AC220V، 1KW | |
| ضغط الهواء | > 0.5Mpa | |
| البعد ((L*H*W) | 1100*1630*1350ملم | 1100*1280*1300ملم |
| الوزن الصافي | 800 كجم | 700 كجم |
الخصائص
(أ)الخوارزمية الأساسية: الشبكة العصبية التشنجية (CNN)
التطبيقات الصناعية والابتكارات:
ب.المقاومة المرتفعة للارتداء: ضمان الأداء الطويل الأمد والمتانة في البيئات الصناعية الصارمة.
(ج)منطقة تفتيش واسعة ومطابقة عالية: تغطية مناطق أكبر مع زيادة القدرة على التكيف مع مهام التفتيش المختلفة.
د.معدل التفتيش الأمثل والحد الأدنى من الإيجابيات الكاذبة: تحقيق عمليات التفتيش السريعة مع تقليل النتائج الخاطئة إلى أدنى حد ممكن.
(إي)قاعدة الرخام لتحسين الاستقرار: توفير أساس متين للعمل الدقيق والموثوق به.
(ف)محركات خطية مزدوجة XY: توفير سرعة ودقة لا مثيل لها للفحوصات والحركات الدقيقة للغاية.
التطبيق
هذا نظام التفتيش البصري الآلي (AOI) في الخط THT (التكنولوجيا من خلال الثقب) يقع في موقع استراتيجي بعد آلة لحام الموجات في خطوط إنتاج DIP (حزمة مزدوجة في الخط).وظيفتها الرئيسية هي تحديد وتصحيح الوحدات التي تم تجميعها بشكل غير صحيح، مما يقلل من الحاجة إلى إصلاحات لاحقة ويقلل بشكل كبير من أوقات التوقف. وبذلك ، فإنه يعزز بشكل فعال معدل المرور العام لعملية الإنتاج.هذه الآلة متعددة الاستخدامات تجد تطبيقات واسعة النطاق في فحص PCBAs مختلفة (جمعات مجلس الدوائر المطبوعة)، بما في ذلك لوحات التلفزيون الرئيسية، لوحات الكمبيوتر الرئيسية، لوحات الطاقة، لوحات التحكم الصناعية، الأجهزة الإلكترونية المنزلية الصغيرة، وغيرها الكثير.
