| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-FS5331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 قطعة شهريا |
روبوت لحام أوتوماتيكي، حديد لحام واحد / مزدوج / ثلاثي ، دقة عالية ، هيكل دائم
مقدمة

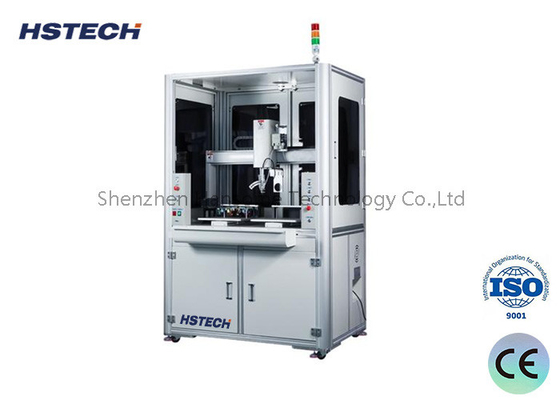

تتميز آلة لحام HS-5331R التلقائية بأنها روبوت لحام نموذج أرضي ، مما يوفر ملاءمة مرنة مقارنة بأجهزة لحام سطح المكتب التقليدية.مجهزة بنظام عمل متطور من 5 محاور، هذه الآلة المتقدمة تفتخر بمنصة اللحام المزدوجة وتستخدم حديد اللحام / رأس واحد للعمل الدقيق.
مع نطاق متحرك سخي من 500x300x300x100mm، هذه الآلة تلبي مجموعة واسعة من مهام لحام PCBA.إنه يزيد بشكل كبير من كفاءة العمل مع رفع جودة اللحام إلى مستويات جديدة.
الخصائص

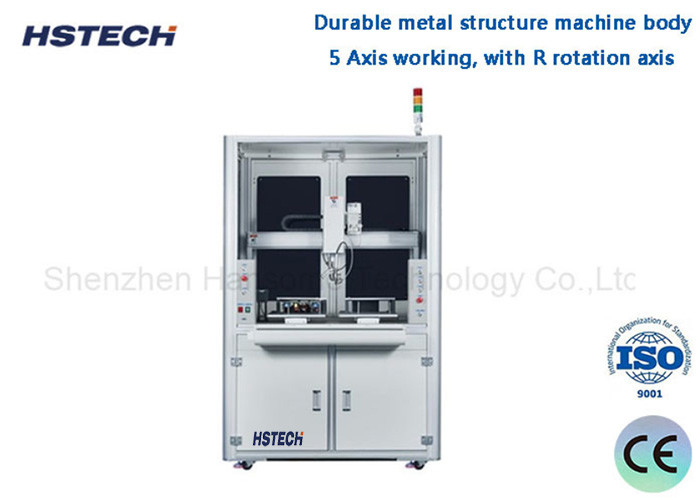

تفتخر الآلة بجسم هيكلي معدني متين ، تم تصميمه كنموذج يقف على الأرض مع تشغيل منصة مزدوجة للمزيد من الراحة.
يعمل على نظام 5 محاور، بما في ذلك محور دوران R، لتحقيق تنوع لا مثيل له.
تمتد مسافة السفر إلى 500x300x300mm ، مع خيار تخصيص النطاق بناءً على متطلبات العملاء.
يقدم نطاق تحرك حديد اللحام الفردي خيارات متعددة مصممة خصيصًا لأبعاد المنتج ، ويمكن تخصيصها لاستيعاب حديد اللحام المزدوج أو الثلاثي حسب الحاجة.
يدعم مجموعة واسعة من طرق اللحام ، بما في ذلك اللحام النقطي ، اللحام السحب ، وأكثر من ذلك ، وتلبية التطبيقات المتنوعة.
يتم تسهيل البرمجة من خلال نظام معلق تدريس، مما يسمح بتعيين يدوي لجميع نقاط اللحام، في حين يدعم أيضا استيراد رسومات CAD لدمج سلس.
يتم استخدام أدلة خطية ذات جودة عالية من ماركة تايوان Hiwin لضمان حركات دقيقة ودقة لا مثيل لها.
تستخدم الآلة محركات خطوة وتحكم حزام التوقيت للعمل الموثوق به وكفاءة.
المواصفات
| النموذج | HS-S5331R | HS-S6331R | |
| الجهد | AC110V/220V،50/60Hz | ||
| نطاق العمل X/Y1/Y2/Z | 500*300*300*100ملم | 600*300*300*100ملم | |
| محور R | 360 درجة | ||
| سرعة الحركة X/Y/Z | ماكس 300mm/s | ||
| نظام القيادة | محرك خطوة، حزام توقيت | ||
| دليل خطي | دليل دقة عالية من تايوان | ||
| دقة التكرار | ± 0.02 ملم | ||
| البرمجة | قلادة التدريس | ||
| نظام التحكم | لوحة التحكم | ||
| تخزين البرامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة
ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين
(خمسة آلاف نقطة معالجة)
|
||
| مساحة تخزين الملفات |
صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى
مساحة تخزين 3M (100,000 نقطة معالجة)
|
||
| مستند دعم | CAD | ||
| تنظيف الحديد والقصدير | تنظيف الهواء / الروائي | ||
| واجهة خارجية | USB + RS232 | ||
| طريقة اللحام | لحام النقطة / السحب | ||
| الوزن | 65كيلوغرام | 70 كجم | |
| مقاس الجهاز |
715*585*800ملم |
815*685*800ملم | |
تكوين الجهاز الرئيسي
1, حديد لحام مزدوج, منصة عمل مزدوجة Y
2برمجية معلقة تعليمية محمولة
3جهاز تحكم التدفئة
4، وحدة التحكم في القصدير المكسورة
5مجموعة قلم اللحام
6، ذروة اللحام
7مكونات الصفيح
8صندوق التنظيف
