| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |
معدات تحرير لوحات PCB عالية الدقة مع آلية شفرة متنقلة
تقدم
فاصل شفرات PCB المتحركة هو جهاز لقطع وفصل ألواح الدوائر المطبوعة (PCB). يستخدم تقسيم شفرة متنقلة.
مبدأ العمل:
يستخدم الجهاز شفرة واحدة أو أكثر للقطع على سطح PCB على طول خط التقسيم المخطط له.
يمكن للشفرة أن تتحرك أفقيا أو عموديا ، وتقطع بدقة على طول خط التقسيم على لوحة PCB.
تستخدم عملية القطع محركًا ميكانيكيًا ، مثل قضبان دفع هوائية أو كهربائية ، والتي يمكن أن توفر قوة قطع كافية.
فصل دقة عالية
باستخدام تكنولوجيا حركة الشفرة، القطع الدقيق على طول خط V-Cut يضمن سلامة لوحة الدوائر.
كفاءة عالية
معالجة PCBs متعددة بسرعة ، مناسبة لإنتاج الدفعات ، مما يساعد على تحسين كفاءة الإنتاج.
سهلة التشغيل
التصميم الإنساني وواجهة التشغيل ودية مريحة للمستخدمين من مختلف المستويات التقنية.
قابلية التكيف
عمق القطع والضغط قابلة للتعديل للتكيف مع PCBs من مختلف السماكة والمواد.
السلامة
مجهزة بأجهزة حماية السلامة لضمان سلامة المشغلين.
المكون الرئيسي:
آلية الشفرة المتنقلة: بما في ذلك الشفرات ومحركات القيادة / الأسطوانات ، إلخ.
نظام تحديد الموقع/التوجيه: استخدام أجهزة استشعار بصرية لتحقيق تحديد الموقع وتوجيه PCB.
مؤسسات الدخول والخروج: معدات آلية مثل الحزام النقل، الروبوتات.
نظام تحكم البرنامج: PLC أو جهاز تحكم مضمن لتحقيق عمليات آلية بالكامل.
جهاز حماية السلامة: مثل جهاز استشعار الشبكة، مفاتيح وقف الطوارئ، الخ.
الخصائص
1، هذه الآلة يمكن أن تستخدم لقطع جميع أنواع الألواح مع فتحة V.
2تصميم الشفرة القوي، يمكن تشكيل الشفرة مرتين على الأقل.
3، يمكن تعديل ارتفاع الشفرة الدائرية لتناسب أنواع مختلفة من PCB مع مكونات مختلفة الارتفاع.

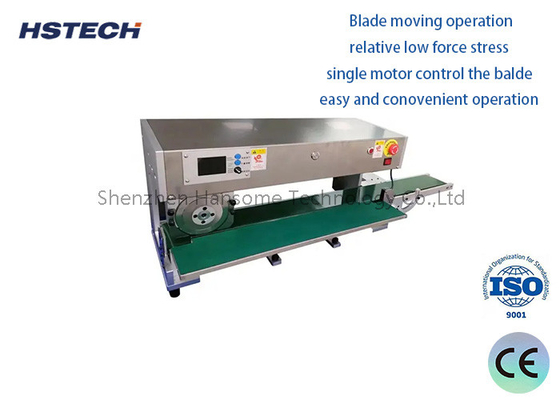

4، تحريك الشفرة، وتوتر قوة منخفضة نسبيا، التحكم في محرك واحد العصا، عملية سهلة ومريحة.

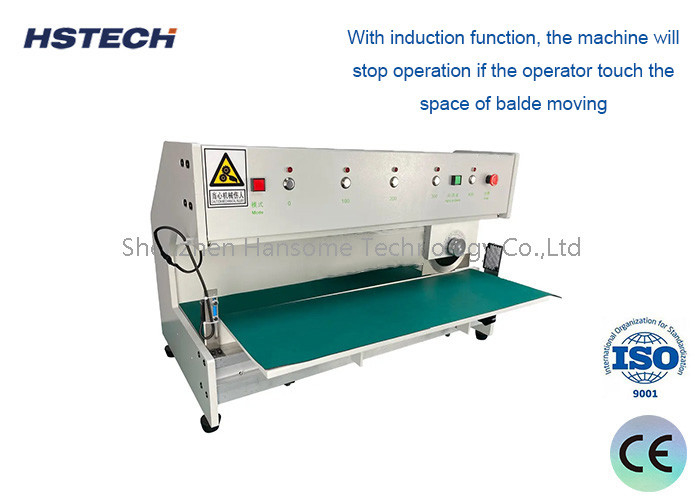

5، مع وظيفة الحث، والآلة سوف تتوقف عن العمل إذا كان المشغل لمس مساحة الحركة بالد.
6الأمن، مع جهاز حماية مزدوج، لا داعي للقلق حول مشكلة إنتاج الأمن.
7، متينة، باستخدام عالية الجودة النصل المواد الجيدة.
المواصفات
| النموذج | HS-300 | |||
| الجهد | 110V/220V ((اختياري) | |||
| القوة | 100 واط | |||
| طول القطع الفعال | 5-360ملم | |||
| حجم الشفرة | الشفرة الدائرية φ125 * 3mm ، الشفرة الخطية 360 * 45 * 6mm | |||
| مادة الشفرة | استيراد أدوات الفولاذ عالية الجودة عالية السرعة | |||
| سرعة الفصل | 300ملم/ثانية | |||
| سمك قطع V | ثلث اللوحة | |||
| عرض الفصل | أفضل 1-200 ملم | |||
| حجم الجهاز | 620*320*450 مم | |||
| الوزن | 50 كجم | |||
حقول التطبيق:
صناعة التصنيع الإلكترونية:
تستخدم في تقسيم لوحات الدوائر المطبوعة (PCBs).
يمكنه تقسيم PCBs بدقة بأحجام وأنواع مختلفة.
تستخدم على نطاق واسع في الإلكترونيات الاستهلاكية والإلكترونيات الصناعية ومجالات أخرى.
تصنيع الخلايا الشمسية:
تستخدم لتقسيم الألواح الشمسية.
يمكنه قطع خلايا شمسية على أساس السيليكون بدقة
تحسين كفاءة إنتاج منتجات الطاقة الشمسية.
مجال معالجة الزجاج:
تستخدم لقطع منتجات زجاجية مختلفة، مثل شاشات الهواتف المحمولة، وألواح الزجاج، الخ.
يمكن تحقيق تقسيم دقيق وتقليل الخسائر.
صناعة السيراميك:
تستخدم في تقسيم رقائق السيراميك والروابط السيراميكية وغيرها من قطع العمل.
تلبية متطلبات الدقة العالية وكفاءة الإنتاج العالية.
الصناعات الأخرى:
يمكن استخدامه لتقسيم مواد مثل البلاستيك والمعادن.
تستخدم على نطاق واسع في الإنتاج الآلي في مختلف الصناعات التحويلية.
