| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-460-CY |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

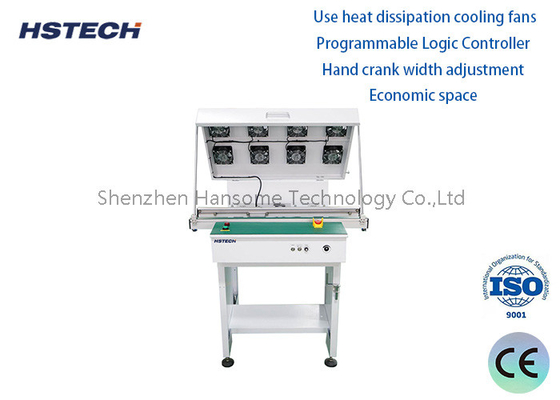

تصميم وحدات ربط جهاز نقل PCB مع وظيفة التحكم في السرعة المتغيرة
تستخدم محطة الاتصال للاتصال بين خطوط إنتاج SMT ، ويمكن أيضًا استخدامها لـ PCB buffering أو التفتيش أو الاختبار أو إدخال المكونات الإلكترونية يدويًا.
وتتضمن محطة الرصيف بشكل عام: إطارًا ، وشرطين ناقلين يدوران بالتوازي على الإطار ، ويتم وضع ألواح الدوائر على الشرائط الموصلة للنقل.يتم تثبيت الشرائط الناقلة الموجودة عموما في وضعها على الإطار، بحيث يكون عرض لوحات الدوائر التي يتم نقلها على الشريط الناقل محدودًا ، مما لا يؤدي إلى نقل لوحات الدوائر ذات الأحجام المختلفة ،مما يقلل من قابلية تطبيق محطة الرصيف.
1تصميم وحدات
2إطار أنابيب حديدية مربعة، طبقة مسحوق على السطح.

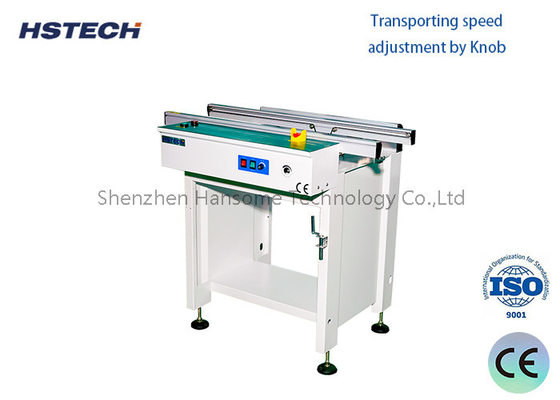

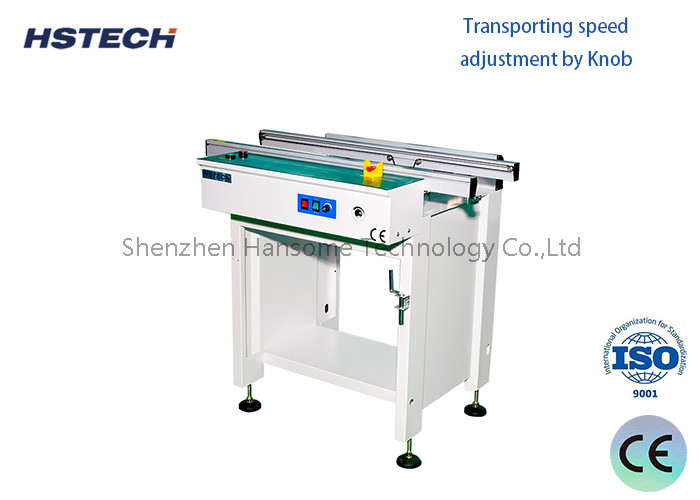

3وظيفة تحكم السرعة المتغيرة.

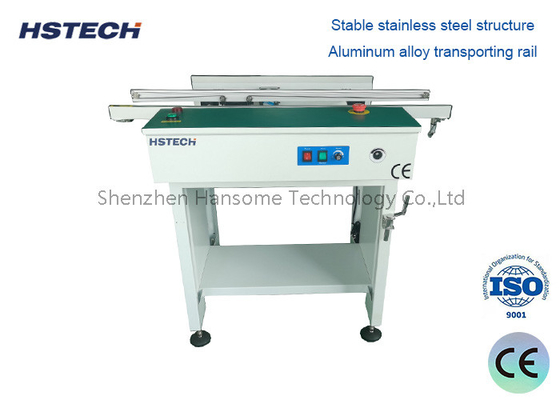

4تصميم هيكلي صلب يحسن استقرار المعدات.
5، استخدم المسمار الفولاذ المقاوم للصدأ،هدوء وتعديل عرض موازية.
6متوافق مع معيار SMEMA.
النقل المستمر
ناقل ربط PCB يمكن أن ينقل لوحات الدوائر PCB بشكل مستمر ودون انقطاع من عملية إلى عملية أخرى.
يتجنب عدم الكفاءة والتقطيع في التعامل اليدوي ويحسن كفاءة الإنتاج بشكل عام.
تحديد المواقع التلقائي
يتم تجهيز الناقلة بآلية تحديد الموقع التي يمكن أن تثبت لوح PCB بدقة في الموقف المحدد لضمان التشغيل الدقيق للعملية التالية.
بالتعاون مع نظام الرؤية الآلية، يمكنه الكشف تلقائيًا عن موقع PCB وإجراء تصحيحات.
قابلة للتوسع
ناقل ربط PCB له تصميم وحدات ويمكن أن يزيد أو يقلل بمرونة من عدد الوحدات وفقًا لاحتياجات خط الإنتاج.
يمكن أن تتكيف مع لوحات الدوائر PCB بأحجام وأشكال مختلفة لتلبية متطلبات إنتاج المنتجات المتنوعة.
آمنة وموثوقة
نظام النقل يتبنى تصميم مضاد للستاتيكية لتجنب تلف الكهرباء الثابتة لـ PCB.
الهيكل الكلي مستقر ودائم ، مما يمكن أن يضمن التشغيل المستقر والفعال على المدى الطويل.
التوافق مع العملية
يمكن توصيل ناقل ربط PCB بسلاسة مع معدات التصنيع الإلكترونية المختلفة ، مثل آلات التثبيت ، آلات اللحام ، آلات الاختبار ، إلخ.
من المفيد لتحقيق تكامل الأتمتة وإدارة المعلومات من خط الإنتاج
| النموذج | HS-460-CY | |||||
| إمدادات الطاقة | AC220V أو AC110V 50/60Hz | |||||
| حجم الـ PCB | 50*50~500*460ملم | |||||
| ضبط العرض | مصافحة اليد | |||||
| توجيه PCB | من اليسار إلى اليمين أو من اليمين إلى اليسار | |||||
| ارتفاع ناقل الحركة | 900 ± 20 ملم | |||||
| سرعة الإرسال | 0.5-20 متر في الدقيقة قابلة للتعديل | |||||
| الجانب الثابت للمسار | الجانب الأمامي ثابت (أو الجانب الخلفي ثابت للخيار) | |||||
| طول الجهاز | 0.5M/0.6M/0.8M/1M/1.5M | |||||
| الخيارات | الضوء، المروحة، التكبير، الغطاء، التفتيش | |||||
1تأكد من عدم وجود أي أجسام غريبة في جزء النقل والحزام والقواطير وخطوط المرور لتأمين النقل السلس والسلس.
2إعادة تزويد جزء ناقل الحركة أو الدرج أو المسمار الذي يضبط العرض بانتظام. يجب أن يتم إعادة تزويد السيارة بالوقود في حالة الوقوف.
3في حالة انقطاع الكهرباء، اغلق مفتاح الطاقة الرئيسي للمعدات على الفور.
