| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-ZJ350 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

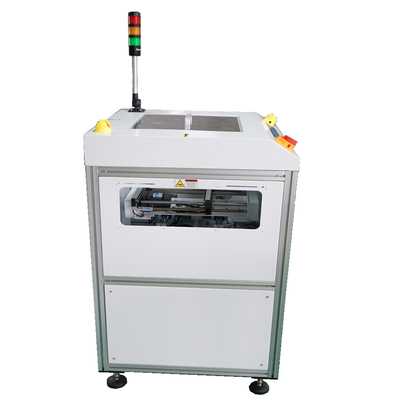

سلاسة ودقيقة 90 درجة محمول تحويل PCB معدات معالجة PCB لخط إنتاج SMT
التطبيق:
هذه الوحدة تستخدم لإعادة توجيه اتجاه تدفق PCBs على خط الإنتاج ((90 درجة، 180 درجة،أو 270 درجة)
الخصائص:

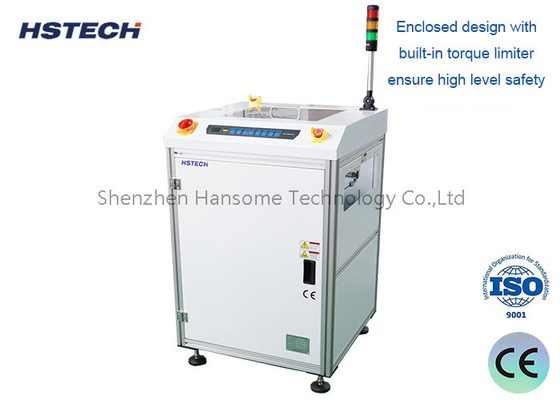

1، التصميم المغلق مع محدود عزم الدوران المدمج يضمن مستوى عال من السلامة.
2، يمكن فتح غطاء الخزنة العلوي لكل وصول إلى الأجهزة أثناء الصيانة.
3, استخدم زر التحكم الصديق
4تدوير سلس ودقيق
5تقليل فجوة النقل بين الناقلات.
6، يمكن تخصيص تدفقات حركة PCB.
7, تنظيم عرض سلس ومواز ((المسمار الرئيسي).
8متوافقة مع الـ (SMEMA)
سمات أخرى:
وظيفة التوجيه 90 درجة: يمكن للمعدات إجراء توجيه عمودي 90 درجة من لوحة PCB أثناء عملية النقل لتحقيق نقل الزاوية.
الأتمتة المستمرة: يتم تشغيل عملية نقل لوحات PCB بأكملها بواسطة جهاز الإرسال ، ويمكن تحقيق التوجيه والإرسال المستمرين دون تدخل بشري.
تحديد الموقع بدقة عالية: يستخدم جهاز الاستشعار ونظام التحكم لتحديد موقع لوحة PCB بدقة لضمان استقرار عملية التوجيه وموثوقيتها.
مجموعة واسعة من التطبيقات: يمكن تطبيقها على لوحات PCB بأحجام مختلفة ، ويمكن أن تتعامل مع لوحات تصل إلى 600 ملم × 500 ملم.
التكامل المرن: يمكن استخدامه بمفرده أو دمجها مع معدات الأتمتة الأخرى مثل آلات التثبيت ، وأفران إعادة التدفق ، وما إلى ذلك لبناء خط إنتاج كامل.
توفير الطاقة وحماية البيئة: يتبنى نظام محرك محرك متقدم ، وهو موثوق منخفض في الضوضاء ، ويتوافق مع متطلبات حماية البيئة.
سهولة التشغيل والصيانة: التصميم بسيط ومدمج ، والصيانة اليومية مريحة لضمان التشغيل المستقر للمعدات على المدى الطويل.
- نعمالتفاصيل التقنية:
| الوظيفة | هذه الوحدة تستخدم لإعادة توجيه اتجاه تدفق PCBs على خط الإنتاج ((90 درجة، 180 درجة،أو 270 درجة) |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | (إر) أو (ر) |
| وقت الدورة | حوالي 5 ثواني |
| الجانب الثابت للمسار | الجانب الأمامي |
| إمدادات الطاقة | AC100-230V،50/60Hz،مرحلة واحدة |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| سمك PCB | دقيقه 0.4ملم |
| الإشارة | (SMEMA) |
المواصفات:
| النموذج | HS-ZJ350 | HS-ZJ500 |
| الطول الفعال لـ PCB | 50*50~500*350ملم | 50*50~500*500ملم |
| مقاس الجهاز | 700*750*1200 مم | 840*890*1200ملم |
| الوزن | 150 كجم | 180 كجم |
