V-Cut PCB Separator Blade تتحرك مع حماية إنذار Buzzer مدمجة للوحة PCB FR4

V-Cut PCB Separator Blade تتحرك مع حماية إنذار Buzzer مدمجة للوحة PCB FR4


V-cut PCB Separator هو معدات آلية لتقسيم لوحات الدوائر المطبوعة (PCBs) ، تستخدم أساسًا في عملية الخلفية لصناعة التصنيع الإلكترونية.

لمحة عامة عن المنتج:

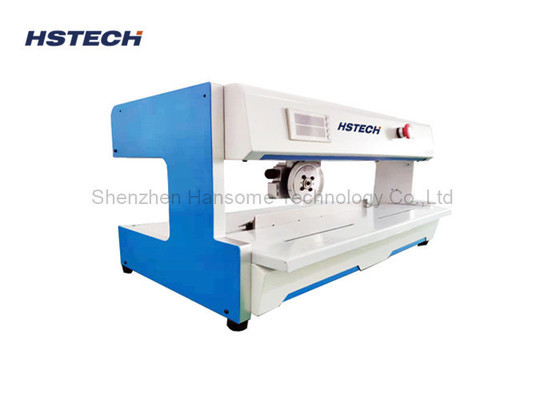

جهاز فصيل PCB V-cut هو معدات آلية تستخدم خصيصًا لفصل لوحات PCB المعالجة.
يمكنه تقسيم لوحات PCB بدقة إلى وحدات PCB مستقلة على طول خط V-groove المصمم مسبقًا.
يستخدم على نطاق واسع في عملية الخلفية لتصنيع المنتجات الإلكترونية ومعدات الاتصالات والتحكم الصناعي ومجالات أخرى.

الخصائص

1، يمكن أن يقطع بسرعة بغض النظر عن الكمية، اقتصادية جدا.

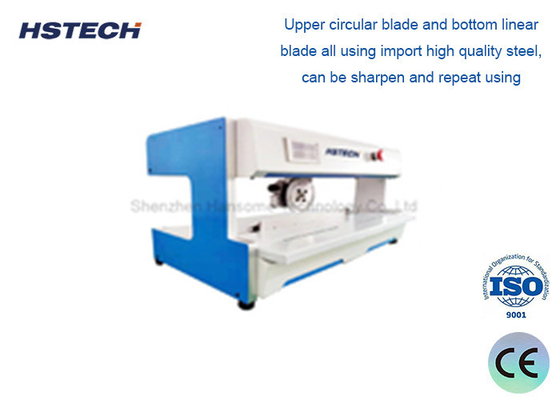

2، الشفرة الدائرية العليا والشفرة الخطية السفلية جميعها باستخدام استيراد الفولاذ عالية الجودة، يمكن أن تكون حادة وتكرار استخدام.

3، نطاق التحرك: ((0~400mm/600mm) حسب طلب العملاء ، يمكن تعديل شفرة دائرية ((0~5mm) ، مناسبة للوحة مختلفة السماكة ، حل مشكلة الفرق في خندق V.

4، الحد الأقصى لسرعة القطع غير محدودة ، و PCB واحد أفضل في 1 ~ 200mm.

5، يمكن تعديل منصة التشغيل، استنادا إلى ارتفاع المكونات العليا من اللوحة، والآلة القياسية الارتفاع أقل من 32mm.

6، حماية إنذار صوتي مدمجة، أيضا الستار الضوء والشفرة الحماية ضمان السلامة المزدوجة، وتجنب إصابة المشغل.

أنواع أجهزة الفصل ذات القطع الخامس:
أجهزة الفصل اليدوية ذات القطع V: تتطلب من المشغل توجيه شفرة القطع يدويًا على طول خطوط الفصل.
أوتوماتيكي V-قطع فاصلات: استخدام آليات القطع المحرك والضوابط المتكاملة لتشغيل آلي عملية depaneling.
أجهزة الفصل CNC V-cut: تقدم الأنظمة القائمة على التحكم العددي بالحاسوب (CNC) ميزات متقدمة مثل مسارات القطع القابلة للبرمجة وأنظمة الرؤية المتكاملة.

فوائد الفصل بالشفرة:
فصل أكثر نظافة: يقلل القطع على شكل حرف V من الأضرار والحفر والحواف الممزقة على أقراص PCB النهائية.
تحسين العائد: يقلل من خطر كسر PCB أو العيوب أثناء عملية الفصل.
التنوع: قادر على التعامل مع مجموعة واسعة من مواد PCB والأحجام والسمك.
زيادة الكفاءة: يمكن أن تحسن الأنظمة الآلية أو شبه الآلية بشكل كبير من معدل إنتاج عملية إزالة اللوحات.

المواصفات

عينات اللوحات ((مناسبة لجميع أنواع ألواح الـ V-groove PCB: FR4 ، ألواح الألومنيوم ، ألواح الألياف الزجاجية ، ألواح LED ، ألواح الشرائط LED)
