| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-C600/HS-C1000/HS-C1500 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |
معدات معالجة PCB المرنة لنقل SMT لـ SMT

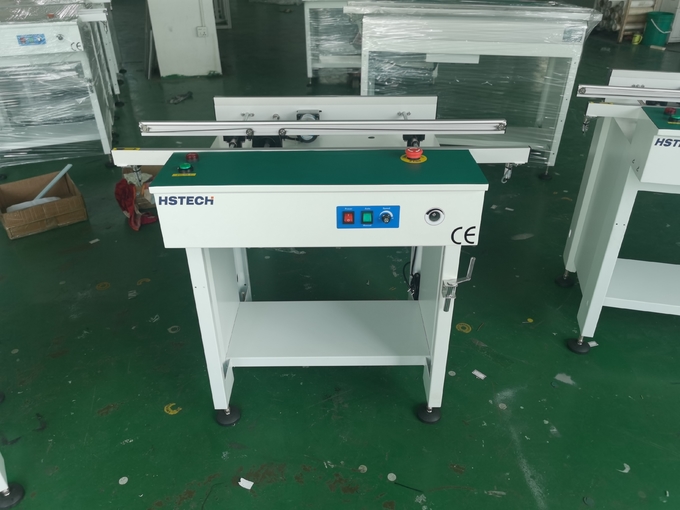

ناقل SMT:
وظيفة معدات معالجة PCB SMT محطة الاتصال هي للاتصال بين خطوط إنتاج SMT. يمكن استخدامها أيضًا لـ PCB buffering أو التفتيش أو الاختبار أو إدخال المكونات الإلكترونية يدويًا.
تتضمن محطة الرصيف بشكل عام: إطارًا وشرائط نقل دوارة موازية مثبتة على الإطار. يتم وضع ألواح الدوائر على الشرائط الحاملة للنقل.يتم تثبيت الشرائط الناقلة الموجودة عموما في وضعها على الإطار، بحيث يكون عرض لوحات الدوائر التي يتم نقلها على الشريط الناقل محدودًا ، مما لا يؤدي إلى نقل لوحات الدوائر ذات الأحجام المختلفة ،مما يقلل من قابلية تطبيق محطة الرصيف.
وفقًا لوظيفتها ، يمكن تقسيم محطة الاتصال إلى محطة الاتصال مع إطار ضوئي ، ومحطة الاتصال التلقائية بالكامل ، ومحطة الاتصال بتغطية الغبار ،محطة اتصال غطاء الهواء البارد ومحطة اتصال فحصجميع الأنواع تستخدم للاتصال والتخزين العازل بين الآلات في خط إنتاج SMT وتخدم كلوحة مرور.
النقل المستمر:
ناقل SMT يمكنه نقل لوحات PCB بشكل مستمر إلى عملية التثبيت اللاحقة.
يتم تحسين تصميم الشريط الناقل وفقًا لسرعة خط الإنتاج وحجم PCB لضمان نقل مستقر وفعال.
الموقع الدقيق
يتم تجهيز الشريط الناقل بجهاز تحديد الموقع الدقيق لوضع لوحة PCB بدقة لضمان التشغيل الدقيق للعملية اللاحقة.
يتم تحقيق تحديد المواقع التلقائي ومعايرة المحاذاة من خلال تقنيات الكشف مثل أجهزة الاستشعار الضوئية.
مراقبة البيئة:
عادة ما يتم تثبيت الشريط الناقل في غرفة نظيفة للسيطرة على المعايير البيئية مثل درجة الحرارة والرطوبة.
تأكد من تركيب لوحة PCB في أفضل بيئة لتحسين جودة المنتج.
تحديث متعدد الوظائف:
يمكن لبعض ناقلات SMT دمج وظائف إضافية مثل التحميل والتفريغ التلقائي وتقلب PCB.
تلبية متطلبات خطوط الإنتاج المختلفة لدرجة الأتمتة.
مراقبة ذكية:
يمكن أن يتفاعل الحزام النقل مع نظام إدارة الإنتاج للبيانات والرصد عن بعد.
جمع البيانات في الوقت الحقيقي مثل حالة النقل ومعلومات العيوب مريح لإدارة محسنة.
موثوقية عالية
يتبنى هيكل ميكانيكي مستقر ودائم وتصميم نظام التحكم الإلكتروني.
مجهزة بوظائف الكشف التلقائي عن الأخطاء والإنذار لضمان التشغيل المستمر والمستقر لخط الإنتاج.
الخصائص
| النموذج | HS-C600 | HS-C1000 | HS-C1500 |
| عرض PCB المتاح | أقصى 460 ملم | أقصى 460 ملم | أقصى 460 ملم |
| طول السكة الحديدية | 600ملم | 1000ملم | 1500ملم |
| مقاس الجهاز | 600*690*930ملم | 1100*690*930ملم | 1500*750*930ملم |
| الوزن | 60 كجم | 80 كيلوغرام | 100 كيلوغرام |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (أو (أو (ر |
| العملية | العملية الأمامية |
| الطريق الثابت | الجانب الأمامي، أو مخصص |
| سمك الـ PCB | 50*50~530*460ملم |
| خيارات طول الناقل | 0.5m/0.6m/1.0m/1.5m/أو تخصيص |

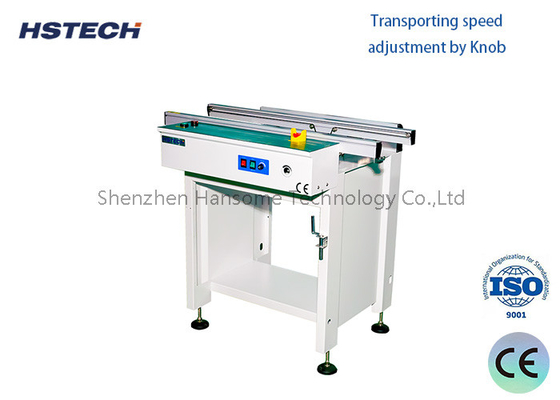

| طريقة ضبط السرعة | المقبض |

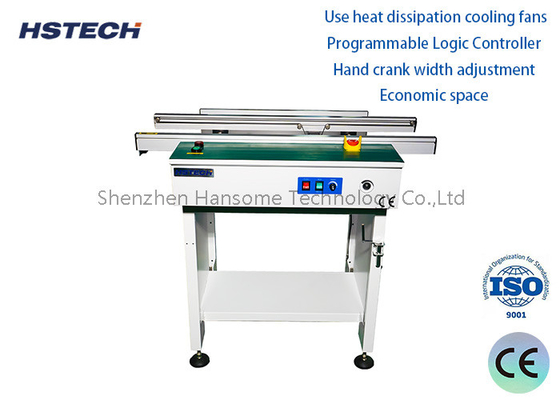

| ضبط العرض | المفتاح اليدوي (تعديل تلقائي اختياري) |
| إمدادات الطاقة | AC110/220V،50/60HZ،±10% |
| الخيارات | ضوء، مروحة، غطاء، أوتوماتيكي مع التعديل، سكة حديد مزدوجة، الخ |
| الإشارة | (SMEMA) |
| محول SMT | |||
ملخص: محطة الارتباط هي جهاز له وظائف وذكاء منخفض جدا في خط إنتاج SMT، وهي بنيته بسيطة نسبيا.تصميم خطوط إنتاج SMT هو صغير جدا ومعقول، وليس من الضروري استخدام معدات مثل محطات الوصول. إذا كان هناك حاجة إلى خطين لإنتاج بالتوازي، وسوف تكون هناك حاجة إلى محطة الوصول للمساعدة في نقل لوحات PCB؛عندما لا تلبي متطلبات نقل جهاز معين في خط الإنتاج المعايير، يمكن استخدام محطة رصيف أيضا للمساعدة.
