| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

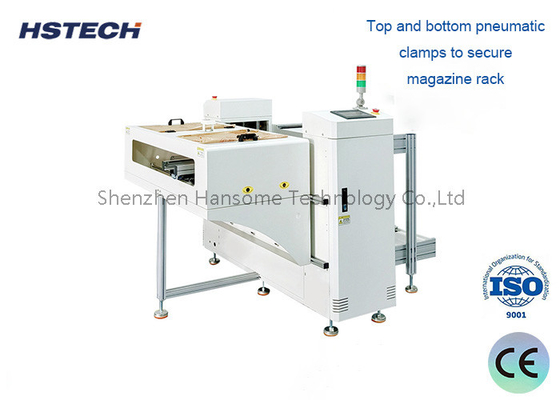

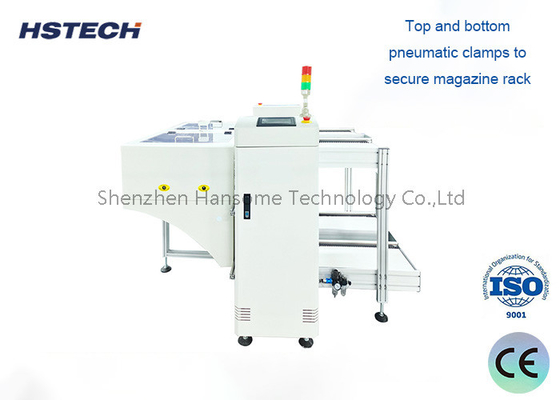

مزدوج السكة الحديدية إفراجة سهلة التشغيل Smt عمودي إفراجة Pcb Ng OK إفراجة مع الشاشة اللمسية
"NG OK PCB Unloader":
جهاز NG OK PCB Unloader هو جهاز يستخدم في عمليات التصنيع الإلكترونية الآلية لتفريغ لوحات الدوائر المطبوعة (PCBs) المعيبة (NG) والجيدة (OK) من خط الإنتاج.
الوظيفة الرئيسية لـ NG OK PCB Unloader هي فصل PCB غير المؤهل (NG) و PCB المؤهل (OK) بناءً على نتائج الحكم من نظام الكشف الإلكتروني ،ونقلهم خارج خط الإنتاج لمعالجة تصنيف لاحقة.
NG OK ميزات و وظائف جهاز تحميل PCB:
التفريغ التلقائي:
يحتوي المعدات على وظيفة تفريغ للوحات الورقية ذاتية التشغيل بالكامل ، دون تشغيل يدوي.
يكتشف جهاز الاستشعار حالة لوحات PCB ويقوم تلقائيًا بتفريغ لوحات PCB غير المؤهلة والمؤهلة حسب التصنيف.
تصميم مسار مزدوج
تستخدم المعدات هيكل مسارين، واحد لتفريغ لوحات PCB غير مؤهلة والآخر لتفريغ لوحات PCB مؤهلة.
يمكن تفريغ PCBs غير المؤهل والمتأهل عن طريق التصنيف في نفس الوقت.
عملية عالية الكفاءة:
التفريغ التلقائي يحسن إلى حد كبير من كفاءة معالجة لوحات PCB ويقلل من روابط التشغيل اليدوي.
يمكن تعديل سرعة التفريغ والدقة بمرونة وفقًا لاحتياجات خط الإنتاج الفعلية.
الكشف المتكامل:
يحتوي المعدات على وحدة اكتشاف حالة PCB المدمجة ، والتي يمكن أن تحدد وتتميز تلقائيًا بين لوحات PCB غير مؤهلة والمؤهلة.
مؤشرات الكشف تشمل معايير متعددة مثل الحجم والعيوب وحالة تجميع المكونات وما إلى ذلك.
تسجيل البيانات:
يمكن للمعدات تسجيل بيانات الكشف عن كل دفعة من PCBs ، مما يوفر أساسًا للتحليل والتحسينات اللاحقة.
يمكن الحصول على تقارير البيانات ذات الصلة وتحليلها من خلال برامج الكمبيوتر.
واجهة مرنة:
يدعم رابط الاتصال مع معدات خط الإنتاج لتحقيق تبادل المعلومات والإدارة المركزية.
يمكن تخصيص برامج التحكم الشخصية والواجهات وفقًا لاحتياجات العملاء
المواصفات
| النموذج | HS-NK |
| مقاس PCB | (50*50) ~ ((350*250) ملم |
| حجم المجلة | 355*320*565ملم |
| وقت تحميل PCB | حوالي 6s |
| وقت استبدال المجلة | ثلاثونات |
| إمدادات الطاقة | AC100-230V، مرحلة واحدة، ماكس300A |
| إمدادات الهواء | 4-6 بار، ماكس 10L/min |
| ارتفاع النقل | 900±20ملم |
| اتجاه النقل | L إلى R،أو R إلى L9 ((اختياري) |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | أعلى 1pc، أسفل 1pc، أو مخصصة |
| خيارات مسافة الخطوة | 1-4 ((10 ملم مسافة) |
| مقاس الجهاز | 1460*1500*1200mm |
| الوزن | حوالي 210 كجم |
الخصائص
1، التحكم في شاشة اللمس بالألوان الحقيقية
2، PLC باناسونيك
3سعة المحفظة: أعلى 1، أسفل 1، أو مخصصة
4مسافة الانتقاء: 10mm، 20mm، 30mm، 40mm
5اتجاه نقل PCB: L - R، أو R - L،اختياري
6اختيار وضع التشغيل اليدوي / التلقائي
7، قاطع للسكك الحديدية الأمامية أو قاطع للسكك الحديدية الخلفية، اختياري
8الارتفاع القياسي لتطبيق SMT ((920±20mm)
9، عرض ضوء البرج
10إشارة SMEMA
