| الاسم التجاري: | HSTECH |
| رقم الطراز: | AIS300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

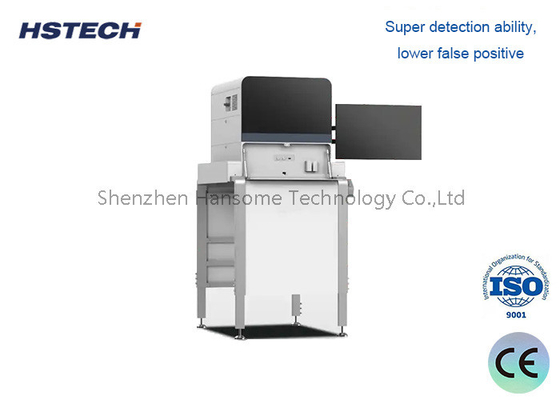

روبوت لحام آلي ذو أداء عالي في الخط THT DIP AOI بعد لحام الموجة 22 بوصة FHD LCD
في الخط THT DIP AOI بعد الحام الموجة:
آلة اللحام التلقائي هي معدات اللحام الآلية التي تستخدم أساسا وظيفة الحركة للروبوت لإكمال عملية اللحام.الجزء الأساسي من آلة اللحام التلقائي هو نظام اللحاميتكون نظام اللحام بشكل رئيسي من آلية تغذية القصدير التلقائية ، و التحكم في درجة الحرارة ، والعنصر التدفئة ، ورأس الحديد اللحام.
سير العملية:
تستخدم هذه العملية بشكل رئيسي للتفتيش الإلكتروني للمنتجات بعد لحام الموجات.
ويشمل الخطوات التالية:
بعد الانتهاء من لحام الموجة، يدخل المنتج إلى نظام الفحص البصري التلقائي (AOI).
يستخدم نظام AOI كاميرات عالية الوضوح وخوارزميات معالجة الصور المتقدمة لإجراء عمليات تفتيش شاملة على جودة اللحام.
يتم إعادة نتائج الفحص إلى نظام التحكم لتحديد ما إذا كان مؤهلاً.
موضوع التفتيش:
بشكل رئيسي لمكونات نوع ساق الأنابيب (THT DIP) للتفتيش.
بما في ذلك المؤشرات المختلفة مثل حالة لحام دبوس الأنابيب ، ودقة الموقع ، وشكل مفصل اللحام ، إلخ.
مزايا الكشف:
التشغيل الآلي بالكامل يحسن بكثير من كفاءة الكشف وموثوقيته.
مستقل عن الفحص البصري اليدوي، وتجنب قيود الفحص اليدوي.
نتائج الكشف موضوعية ودقيقة، ويمكن قياس بيانات الإخراج.
سيناريوهات التطبيق:
تستخدم على نطاق واسع في خطوط الإنتاج الآلية في صناعة التصنيع الإلكترونية.
قابلة للتطبيق على المنتجات الإلكترونية المختلفة ، مثل PCBs ، لوحات الدوائر ، إلخ.
يمكن توصيلها بسلاسة مع لحام الموجات والإشراك والعمليات الأخرى لتحقيق إنتاج آلي بالكامل.
المتطلبات التقنية:
من الضروري أن تكون مجهزة بمعدات تصوير بصرية عالية الدقة وخوارزميات معالجة الصور المهنية.
يجب دمج نظام الكشف بشكل وثيق مع نظام التحكم في خط الإنتاج لتحقيق تفاعل البيانات في الوقت الحقيقي.
لديها متطلبات عالية على درجة حرارة البيئة والرطوبة والاهتزاز وعوامل أخرى.
المواصفات
| النموذج | AIS300 | AIS301 |
| حجم الـ PCB | 50x50mm~430x380mm | 50×50mm~350×350mm |
| سمك | 0.3~7.0ملم | |
| مدى الانحراف | < 4 ملم | |
| ارتفاع المكونات | أعلى 150 ملم، أسفل 25 ملم | |
| الكاميرا | 5MP,الوان,CCD | |
| مصدر الضوء | RGB | |
| القيادة | 45*37ملم | |
| القرار | 20um | |
| التفتيش | ||
| عيب في مكونات التثبيت | مفقود، متدحرجة، تعويض، تلف، مشوهة، زائدة، قذرة. | |
| عيب في اللحام | الزائد، غير الكافي، جسر، لا قدم، لحام مفقود، عدم الرطوبة. | |
| وظيفة أخرى | الرمز الشريطي، الرمز القيوري، الرمز الالكتروني | |
| السرعة | 0.23 ثانية/فوف | 0.25 ثانية/فوف |
| البرمجيات / الأجهزة | ||
| نظام التشغيل | أوبونتو 14.04 LTD 64 بت | |
| الوظيفة | التحكم عن بعد، استيراد ملفات Gerber، أداة تدريب للنماذج الجديدة | |
| أجهزة الكمبيوتر الصناعية | وحدة المعالجة المركزية Intel i5 ، بطاقة الرسومات المستقلة ، 12G DDR ، 256SSD | |
| العرض | شاشة LCD FHD 22 بوصة | |
| الطلب | محرك خطي عالي الدقة | |
| إمدادات الطاقة | AC220V، 1KW | |
| ضغط الهواء | > 0.5Mpa | |
| البعد ((L*H*W) | 1100*1630*1350ملم | 1100*1280*1300ملم |
| الوزن الصافي | 800 كجم | 700 كجم |
الخصائص
A، خوارزمية الأساسية خوارزمية الشبكة العصبية التشنجية
التطبيق والابتكار في الصناعة

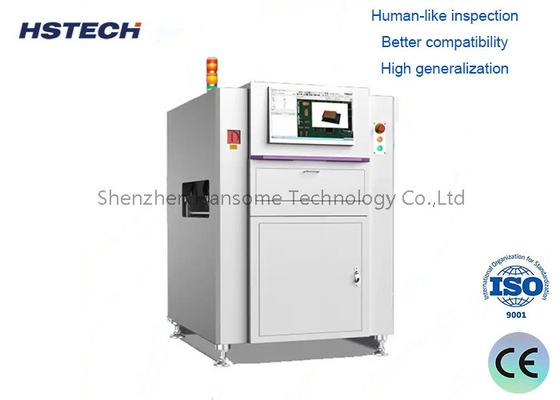

تفتيش شبيه بالإنسان
التوافق الأفضل
نموذج خوارزمية التدريب لمجموعة عينات كبيرة جداً
التعميم الكبير
قدرة الكشف الفائقة، أقل إيجابية كاذبة
دعم نموذج التدريب الذاتي للمستخدم
ب، مقاومة ارتداء عالية
ج: مساحة تفتيش كبيرة وتوافق كبير
D، معدل التفتيش المرتفع ونسبة إيجابيات كاذبة منخفضة.
E، قاعدة الرخام، أكثر استقرارا.
F، محركات خطية مزدوجة XY، سرعة عالية، دقة عالية
