| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-FS5331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

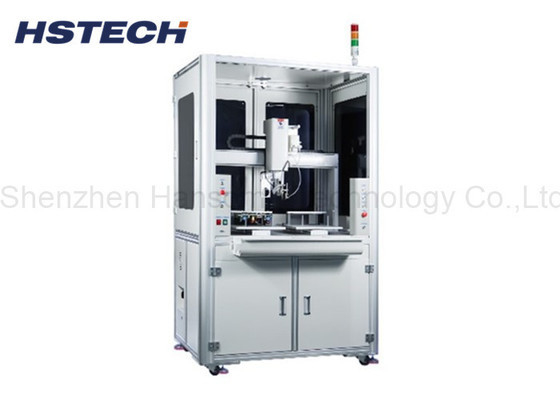

5 محور منصة مزدوجة روبوت لحام أوتوماتيكي واقفة على الأرض لحام PCB
روبوت لحام آلي يقف على الأرض:
هذا النموذج من آلة اللحام التلقائي هو الروبوت اللحام الوقوف على الأرض، مختلفة عن آلة اللحام المكتبية، انها أكثر ملاءمة ومرونة الروبوت اللحام.
هذه الآلة تعتمد نظام العمل 5 محور، مع منصة لحام مزدوجة، وحدي حديد لحام / حد محدد morving 500x300x300x100mm.
الآلة مناسبة لكثير من أنواع لحام PCBA ، روبوتات لحام تلقائي تحل محل الحام اليدوي لتحسين كفاءة العمل وتحسين جودة الحام.
الخصائص:

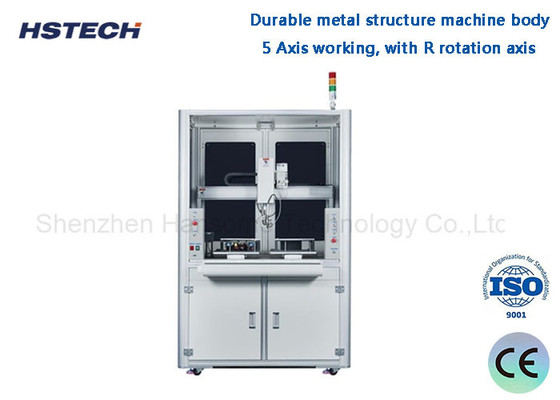

1، الهيكل المعدني الصلب جسد آلة، النموذج الوقوف الأرضية، تشغيل منصة مزدوجة.
2، 5 محور العمل، مع محور الدوران R.
3، 500 * 300 * 300mm مسافة السفر، يمكن تخصيص نطاق السفر وفقا لمتطلبات العميل.
4، حديد اللحام الفردي مجموعة متحركة لديها العديد من الخيارات يعتمد على بعد المنتج، ويمكن أيضا تخصيصها لثنائي أو ثلاثي حديد اللحام المزدوج.
5، تدعم العديد من أساليب اللحام، اللحام النقطي، اللحام السحب،و وظائف أخرى.
6,تعلم البرمجة المعلقة، الإعداد اليدوي لجميع نقاط اللحام، أيضا دعم استيراد رسوم CAD.
7، باستخدام عالية الجودة تايوان هيوين العلامة التجارية خطية دليل، وضمان دقة التحرك.
8، وتعتمد الآلة محرك خطوة وتحكم حزام التوقيت.
لحام تلقائي:
الروبوت لديه وظيفة لحام تلقائية بالكامل ، والتي يمكن أن تكمل تلقائيًا تحديد المواقع والتغذية والحام وغيرها من العمليات.
تحسين كفاءة الإنتاج إلى حد كبير ، والحد من التشغيل اليدوي ، وتحقيق الأتمتة العالية.
لحام دقيق:
اعتماداً على تحديد المواقع البصرية المتقدمة وتكنولوجيا التحكم بالذراع الميكانيكية ، يمكن أن تحقق تحديد المواقع واللحام المشترك لللحام بدقة عالية.
جودة اللحام مستقرة، مما يقلل كثيرا من معدل إعادة العمل.
التنوع:
يمكن تطبيقه على عمليات لحام المنتجات الإلكترونية المختلفة وألواح الدوائر.
يدعم أنواع مختلفة من فوهات اللحام واللحام ، والتي يمكن تكوينها بحرية وفقًا للاحتياجات.
يمكن دمجها مع نظام خط الإنتاج لتحقيق تكامل خطوط الإنتاج الآلية.
المرونة:
حجم الجسم كبير، ويتم اعتماد الهيكل القائم على الأرض، والبصمة صغيرة.
يمكن ضبط منطقة العمل والمسافة العملية بمرونة وفقًا لاحتياجات الإنتاج.
بعض النماذج لديها وظائف متنقلة ويمكن أن تتحرك بحرية بين خطوط الإنتاج.
التحكم الذكي:
نظام تحكم متطور مدمج، والذي يمكن أن يعدل معايير اللحام بشكل ذكي.
دعم المراقبة عن بعد واكتساب البيانات ، وإدارة الإنتاج المريحة.
يمكن استخدام بعض النماذج للتفاعل بين الإنسان والكمبيوتر من خلال الشاشة اللمسية أو الكمبيوتر
المواصفات:
| النموذج | HS-S5331R | HS-S6331R | |
| الجهد | AC110V/220V،50/60Hz | ||
| نطاق العمل X/Y1/Y2/Z | 500*300*300*100ملم | 600*300*300*100ملم | |
| محور R | 360 درجة | ||
| سرعة الحركة X/Y/Z | ماكس 300mm/s | ||
| نظام القيادة | محرك خطوة، حزام توقيت | ||
| دليل خطي | دليل دقة عالية من تايوان | ||
| دقة التكرار | ± 0.02 ملم | ||
| البرمجة | قلادة التدريس | ||
| نظام التحكم | لوحة التحكم | ||
| تخزين البرامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة
ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين
(خمسة آلاف نقطة معالجة)
|
||
| مساحة تخزين الملفات |
صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى
مساحة تخزين 3M (100,000 نقطة معالجة)
|
||
| مستند دعم | CAD | ||
| تنظيف الحديد والقصدير | تنظيف الهواء / الروائي | ||
| واجهة خارجية | USB + RS232 | ||
| طريقة اللحام | لحام النقطة / السحب | ||
| الوزن | 65 كجم | 70 كجم | |
| مقاس الجهاز | 715*585*800ملم | 815*685*800ملم | |
تكوين الآلة الرئيسية:
1, حديد لحام مزدوج, منصة عمل مزدوجة Y
2برمجية معلقة تعليمية محمولة
3جهاز تحكم التدفئة
4، وحدة التحكم في القصدير المكسورة
5مجموعة قلم اللحام
6، ذروة اللحام
7مكونات الصفيح
8صندوق التنظيف
| روبوت لحام أوتوماتيكي يقف على الأرض | |||
