| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-C600 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

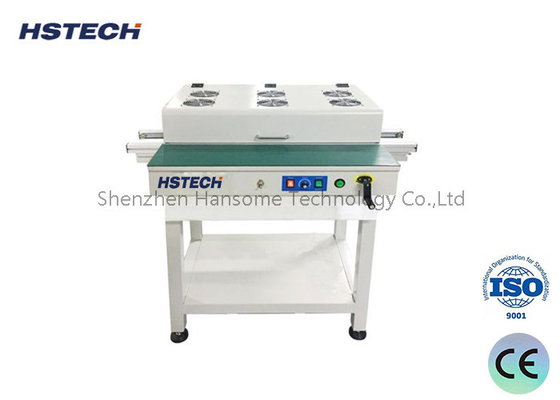

أوتوماتيكي PCB معالجة المعدات SMT خط آلة PCB تجميع ناقل Pcb ناقل
تقدم
ناقل SMT مناسب للاتصال بين خطوط إنتاج SMT و AI. ويمكن استخدامه أيضًا لـ PCB buffering أو التفتيش أو الاختبار أو إدخال المكونات الإلكترونية يدويًا.ويمكن أيضا أن تستخدم لربط إشارة مع معدات أخرىيتم تقسيم منصة الاتصال إلى مسار واحد ، مسار مزدوج ، رف التلسكوبي. اليوم سنقدم مبدأ العمل وميزات المنتج لمحطة الوصول.
الخصائص
1جسد آلة من الفولاذ المقاوم للصدأ
2، عرض أقصى 390mm PCB، اليد القرص عرض ضبط.

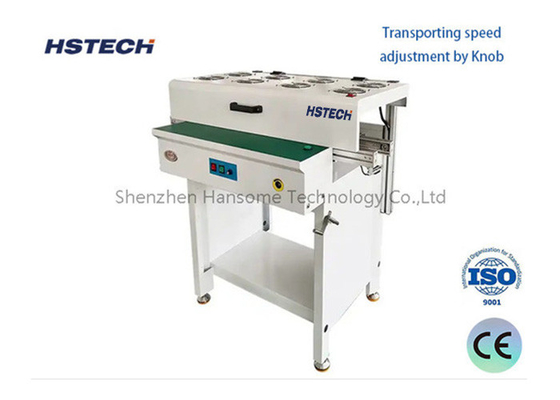

3، تحميل سرعة تعديل بواسطة عقدة.
4طاولة عمل ESD خضراء
5، سبيكة نقل سبيكة الألومنيوم
6، تحكم زر LED، محرك ضبط السرعة.
7، وظيفة اختيارية متاحة، ضوء البرج، الفحص، غطاء الغبار، الخ
8، تخصيص متطلبات متاحة.
9، الطول المتاح، 600mm، 1000mm، 1500mm، أو اختياري.
10إشارة SMEMA للاتصال بالخط
الهيكل الأساسي ومبدأ العمل:
محمول SMT يتكون من الشريط الناقل ، العامل ، المحرك ، جهاز الاستشعار والمكونات الأخرى.
الحزام النقل يمكن أن يحرك باستمرار PCB من خلال محرك القيادة.
يستخدم المستشعر للكشف عن موقع ووضع PCB لضمان أتمتة عملية النقل.
يوفر العامل الدعم الميكانيكي ويمكن تعديله لاستيعاب PCBs بأحجام مختلفة.
نماذج وتطبيقات مشتركة:
يتراوح العرض من 300mm إلى 600mm لاستيعاب PCBs من مواصفات مختلفة.
سرعة النقل عموما 0.1-1.0m / min ويمكن تعديلها وفقا للطلب.
يتم استخدامه على نطاق واسع في معدات خط الإنتاج SMT مثل أجهزة الوضع ، وأفران التدفق الإعادة ، ومعدات الاختبار.
يمكن استخدامه أيضًا في عمليات التجميع والاختبار الإلكترونية الأخرى التي تتطلب نقل PCB تلقائيًا.
اعتبارات الاختيار والتكامل:
اختار العرض والطول المناسبين للنقل وفقًا لحجم PCB وتخطيط خط الإنتاج.
ضمان التوافق بين الواجهات مع المعدات السابقة والآخرة لتحقيق ربط سلس.
النظر في عوامل بيئة العمل واختيار التصميمات المناسبة مثل مقاومة الغبار ومضادة للثبات.
يجب اختيار نظام تحكم موثوق به لضمان استقرار وتكرار عملية النقل.
المواصفات
| النموذج | HS-C600/HS-C600S | |||||
| إمدادات الطاقة | AC220V أو AC110V 50/60Hz | |||||
| حجم الـ PCB | 50*50~500*390ملم | |||||
| ضبط العرض | المضرب اليدوي | |||||
| توجيه PCB | من اليسار إلى اليمين أو من اليمين إلى اليسار | |||||
| ارتفاع ناقل الحركة | 900 ± 20 ملم | |||||
| سرعة الإرسال | 0.5-20 متر في الدقيقة قابلة للتعديل | |||||
| الجانب الثابت للمسار | الجانب الأمامي ثابت ((أو الجانب الخلفي ثابت للخيار) | |||||
| طول الجهاز | 0.5M/0.6M/0.8M/1M/1.5M | |||||
| الخيارات | الضوء، المروحة، التكبير، الغطاء، التفتيش | |||||
| إشارة الاتصال | (SMEMA) | |||||
1تستخدم بشكل رئيسي في معدات خط إنتاج SMT وربط المعدات بين عملية النقل ووظيفة لوحة التوقف.
2وفقًا للحاجة إلى زيادة الكشف ، وتبديل الوظائف ، NG ، ذاكرة البيانات ووظائف أخرى.
3جسم المعدات عالية القوة لضمان استقرار المعدات.
4مسامير الفولاذ المقاوم للصدأ يمكن تعديل عرض السكة الحديدية.
5استخدم فتحات ألومنيوم خاصة لجعل مسار النقل لمنع تعثر الـ (بي سي بي)
6نظام التحكم يتم التحكم به بواسطة PLC مع واجهة إشارة SMEMA القياسية.
8لوحة المائدة ، الإضاءة ، غبار ثابت ، مروحة التبريد يمكن أن تضاف حسب الحاجة.
9يمكن تخصيص أشكال مختلفة وفقًا لتخطيط حجم الموقع أو متطلبات إنتاج المنتج للعميل ، بحيث يسهل على العميل اختيار الهيكل الأكثر معقولية.
