| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-310 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

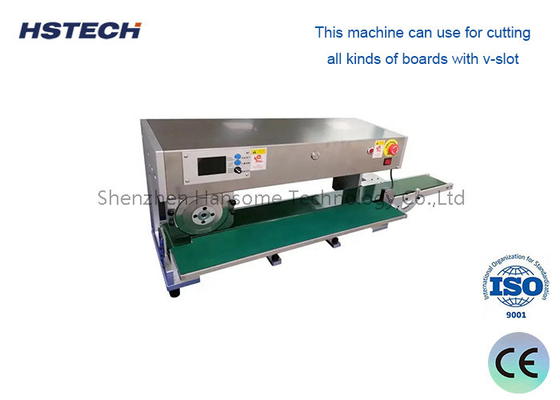

الآمنة والنوماتيكية PCB Depaneling آلة PCB Depaneling معدات خطية قاطعة الجيلوتين
مقدمة
هذه الآلة مدفوعة بالهواء والتحكم الكهربائي، بنيت في 6 أرقام العداد الذي هو مريح لحساب القطع.
تم تصميم آلات طلاء السكين الخطية لتصميم ألواح الألواح المحددة بعناية ، دون ثني أو إجهاد التوتر.حتى المكونات الحساسة SMD مثل مكثفات السيراميك لن تتلف من قبل عملية التفريغ.
مناسبة لجميع أنواع ألواح الـ (PCB) ، ألواح الألومنيوم LED، ألواح (COB) ، ألواح (كوبر) ، إلخ.هو أفضل خيار لقطع اللوحات عالية الجودة.
الوظائف الرئيسية هي:
إيقاف التشغيل الآلي
اعتمادا على آلية القيادة الهوائية، فإنه يمكن بسرعة ودقة depanel PCB متعددة الطبقات على طول المسار المحدد مسبقا.
إنه يقلل كثيراً من وقت استهلاك التصميم اليدوي ويحسن من كفاءة الإنتاج.
قطع دقة عالية
مجهزة بالأدوات المهنية ونظام القيادة السكك الحديدية، فإنه يمكن أن يقطع على طول خط التكيف المصممة لPCB.
تأكد من حافة نظيفة من PCB بعد delamination، وتقليل burrs والأضرار.
تعديل مرن
يمكن تعديل معايير طريق القطع والقوة بمرونة وفقًا لـ PCBs بأحجام وأشكال مختلفة.
لديها قدرة قوية على التكيف ويمكن تطبيقها على تصميم لوحات الدوائر من مواصفات مختلفة.
آمنة وموثوقة
وهي مجهزة بدروع أمان لمنع المشغلين من الاتصال عن طريق الخطأ بالأجزاء المتحركة.
يمكن لنظام التحكم الإلكتروني برمجة معايير التشغيل لضمان التشغيل المستقر والموثوق به.
التشغيل الآلي
ويمكن دمجها مع خط الإنتاج لتحقيق التشغيل التلقائي بالكامل وإلغاء التدخل البشري.
إنه يساعد على تحسين مستوى الأتمتة واتساق خط الإنتاج.
الخصائص:
1يتم تطبيق تكنولوجيا القطع المقطعية اللاسلكية المُحسّنة من نوع جديد من قبل هذه الآلة للتعامل مع عمليات لوحة الاتصال ولوحة التقسيم ويقضي على الإجهاد بفعالية.
2.يمكن تعديل فجوة الشفرة بسهولة ، حتى أجزاء SMD حساسة للغاية أو لوحة PC رقيقة للغاية يمكن قطعها بأمان.
3يتم استخدام الأجزاء المنشطة بدون ضوضاء.
4سمك الصفيحة الأساسية التي سيتم قطعها: 0.5-2.0mm، الحد الأقصى طول الصفيحة PC 300mm.
5معالجة لوحة V-PCD، لوحة الألومنيوم ولوحة CUT، الخ
6يتم التحكم بها بواسطة الدواسة الكهربائية أو الدواسة الهوائية ، يتم استكمال شق لوحة سكين المنجل عن طريق حركة أسطوانة الهواء.
المواصفات
| النموذج | HS-310 |
| القوة | 10 واط |
| إمدادات الهواء | 0.5~0.8Mpa |
| طول القطع الفعال | 1-360 ملم |
| حجم الشفرة الخطية | 360*43.5*6ملم |
| مادة الشفرة | استيراد أدوات الفولاذ عالية الجودة عالية السرعة |
| سرعة الفصل | 1-300mm/s |
| سمك قطع V | 0.3-3.5ملم |
| استهلاك الهواء | 200-400 ((L/min) |
| حجم الجهاز | 700 × 325 × 400 مم |
| الوزن | 130 كجم |
| لوحة مناسبة | كل لوحات V-cut |
التطبيق:
تصنيع المنتجات الإلكترونية:
تستخدم لفصل أقراص PCB متعددة الطبقات من الهواتف المحمولة وأجهزة الكمبيوتر اللوحية والأجهزة الإلكترونية والمنتجات الأخرى.
يمكنه تحقيق عمليات تقسيم اللوحات عالية الدقة والكفاءة.
الأتمتة الصناعية:
تطبق على شق لوحات معدات التحكم الصناعية والأجهزة والمنتجات الأخرى.
تحسين درجة أتمتة خطوط الإنتاج وتقليل العمليات اليدوية.
الالكترونيات الطبية:
قابلة للتطبيق على شق لوحات المعدات الطبية والأدوات التشخيصية وألواح الدوائر الأخرى ذات المتطلبات العالية للدقة.
ضمان جودة تقسيم اللوحات وتقليل معدل العيوب في المنتج.
مجال الطيران:
تستخدم في تقسيم الـ PCB مع متطلبات عالية جداً من الموثوقية في مجالات ألكترونيات الطيران ومعدات الطيران والفضاء ، إلخ.
تأكد من أن الدائرة لن تتلف أثناء عملية تقسيم اللوحة.
الالكترونيات الاستهلاكية:
تستخدم على نطاق واسع لتقسيم PCB لمنتجات الإلكترونيات الاستهلاكية مثل الهواتف المحمولة وأجهزة الكمبيوتر المحمولة والكاميرات الرقمية ، إلخ.
تحسين كفاءة تقسيم اللوحات وتقليل تكاليف العمالة.
