| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-S331RA |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

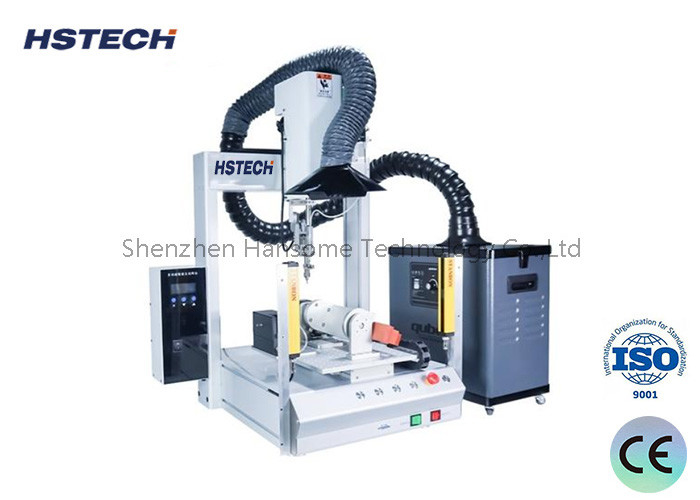

روبوت لحام تلقائي مخصص مع منظف الضباب الدخاني لتحسين بيئة الهواء
مقدمة:
هذه آلة اللحام التلقائي هي آلة اللحام المخصصة الخاصة، وهي مجهزة بمطهر سموج لتنظيف سموج اللحام، للحفاظ على بيئة هواء أفضل في مصانع الإنتاج.
هذه الآلة هي حاجة طبيعية في بعض البلدان الأوروبية، وأصبحت اتجاه في جميع أنحاء العالم.وتتحرك مع طرف اللحام، من خلال هذه الطريقة يمكن للمنظف أن يمتص معظم الضباب الدخاني، ويحافظ على نظافة الهواء وأكثر صحة.
الهيكل الأساسي:
هيكل الذراع الروبوتية ذو 4 محاور يمكن أن تحقق إجراءات لحام متعددة الأبعاد.
مجهزة برأس لحام عالي الدقة ، يمكن التحكم بدقة في معايير الحام.
جهاز تطهير دخان متكامل لجمع الغبار وتصفية دخانات اللحام.
التصميم الكلي مضغوط ، مع بصمة صغيرة ، مناسبة للاستخدام على سطح المكتب.
الميزات الرئيسية:
درجة عالية من الأتمتة:يتم الانتهاء من عملية اللحام تلقائيًا دون تدخل يدوي.
جودة لحام ثابتة:التحكم بدقة في معايير اللحام لضمان موثوقية نقاط اللحام.
الحد من العبء البشري:لا يتطلب الأمر أي عملية يدوية، مما يقلل إلى حد كبير من كثافة عمل العمال.
تحسين كفاءة الإنتاج:جهاز واحد يمكن أن يكمل بسرعة مهام لحام واسعة النطاق.
تنقية الدخان:نظام تطهير دخان مدمج للحد من تعرض العمال للغازات الضارة.
المهام الرئيسية:
تحديد وتحديد موقع نقطة اللحام تلقائيًا وإجراء إجراءات اللحام بدقة.
تحكم قابل للبرمجة لجهد اللحام والتيار والوقت والمعايير الأخرى لضمان جودة اللحام.
جهاز إزالة دخان عالي الأداء مدمج لاستيعاب وتصفية دخان اللحام في الوقت الحقيقي.
مع التغذية التلقائية، والتشديد، والانسحاب ووظائف أخرى، فإنه يمكن أن تحقق لحام تلقائي بالكامل.
يدعم أوضاع لحام متعددة ، مثل لحام بقعة واحدة ، لحام مستمر ، إلخ ، لتلبية الاحتياجات المختلفة.
سيناريوهات التطبيق:
تستخدم على نطاق واسع في لحام SMT و DIP في تصنيع المنتجات الإلكترونية.
مناسب لحام المكونات الإلكترونية الصغيرة مثل الهواتف المحمولة والأجهزة المنزلية.
يمكن استخدامه أيضًا لحام منتجات إلكترونية أخرى مثل لوحات PCB ولوحات الدوائر المرنة FPC.
المواصفات الخاصة بمنظف Smg:
| النموذج | H100A | H200A |
| الجهد | 220 فولت/110 فولت،50/60 هرتز | 220 فولت/110 فولت،50/60 هرتز |
| القوة | 100 واط | 200 واط |
| حجم الأنابيب | قطرها 75ملم، طوله 1400ملم | قطرها 75ملم، طوله 1400ملم |
| الضوضاء | < 42 ديسيبل | < 50 ديسيبل |
| حجم الهواء | 250 متر3/ساعة | 370m3/h |
| الوزن | 15 كجم | 17 كجم |
| حجم جسم الآلة | 420*245*450ملم | 420*245*450ملم |
خصائص الجهاز:
1، 4 محور العمل، X / Y / Z وتحرك دوران R، تحقيق العديد من الغرض لحام الزاوية.
2، حديد اللحام بدون النيتروجين، والسلامة والبيئة حماية جدا.
3، يمكن تعديل رأس اللحام متعدد الاتجاهات ، مما يمكن أن يحمي PCB والمكونات من الضرر.
4، استخدم الرأس الحديدية كنقطة أساس لمواءمة الموقف المفتاح من المنتج، اضغط على مفتاح إدخال، والبرنامج سوف تولد تلقائيًا هذه النقطة في النظام،ثم وضع البيانات حول النقطة وهلم جرا.
5استخدام محرك خطوة عالية الدقة ونظام محرك حزام توقيت، وخوارزميات تحكم حركة متقدمة لتحسين دقة وضع الحركة ويمكن تكرارها بفعالية.
6، الآلة مع وظيفة التنظيف التلقائي، والتي يمكن أن تجعل معالجة اللحام أكثر استقرارا، وتطويل عمر الحديد اللحام.
7، مع قلادة التدريس LCD المحمولة، البرمجة بسيطة وسهلة للتعلم.
المواصفات:
| النموذج | HS-S331R |
| الجهد | AC110V/220V،50/60Hz |
| نطاق العمل X/Y/Z | 300*300*100ملم |
| محور R | 360 درجة |
| سرعة الحركة X/Y/Z | ماكس 300mm/s |
| نظام القيادة | محرك خطوة، حزام توقيت |
| دليل خطي | دليل دقة عالية من تايوان |
| دقة التكرار | ± 0.02 ملم |
| البرمجة | قلادة التدريس |
| نظام التحكم | لوحة التحكم |
| تخزين البرامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة
ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين
(خمسة آلاف نقطة معالجة)
|
| مساحة تخزين الملفات |
صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى
مساحة تخزين 3M (100,000 نقطة معالجة)
|
| تنظيف الحديد والقصدير | تنظيف الهواء / الروائي |
| واجهة خارجية | USB + RS232 |
| طريقة اللحام | لحام النقطة / السحب |
| الوزن | 48 كجم |
| مقاس الجهاز | 520*585*800ملم |
التطبيق:
صناعة التصنيع الإلكترونية:
تستخدم لحام تلقائي لمختلف المنتجات الإلكترونية مثل لوحات PCB والمكونات الإلكترونية.
يمكن أن يحقق لحامًا عالي الدقة ومتكررًا عاليًا لتحسين جودة المنتج.
توفير الكثير من تكاليف العمالة وتحسين كفاءة الإنتاج
صناعة العفن:
تطبق على معالجة لحام أجزاء القالب وأجزاء معدنية صغيرة.
يمكنها إكمال مسارات لحام معقدة وتحسين جودة الحام.
تقليل الاعتماد على العمال المهرة وتقصير دورة الإنتاج.
تصنيع الأجهزة الطبية:
تستخدم في معالجة لحام الأجزاء الصغيرة مثل الأجهزة الطبية والأدوات الدقيقة.
ضمان جودة اللحام وتلبية المتطلبات الصارمة للصناعة الطبية
تحسين مستوى أتمتة الإنتاج وتقصير دورة التسليم.
صناعة الطائرات:
مناسب لحام الدقة العالية للأجزاء الصغيرة في مجال الطيران والفضاء.
يمكن أن تلبي المتطلبات الصارمة لصناعة الطيران والفضاء للموثوقية والاتساق.
تحسين كفاءة الإنتاج وخفض تكاليف العمالة.
مختبر البحوث:
تستخدم في أبحاث لحام أدوات ومعدات المختبر وأجزاء صغيرة.
يمكنها إجراء تجارب لحام معقدة وتحسين كفاءة البحث.
تجنب أخطاء التشغيل الناجمة عن لحام يدوي.
