| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-CVN350 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

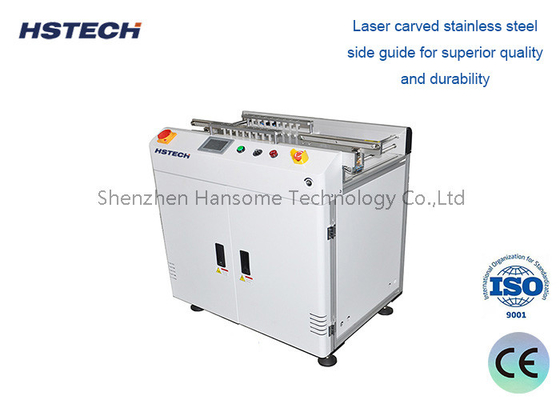

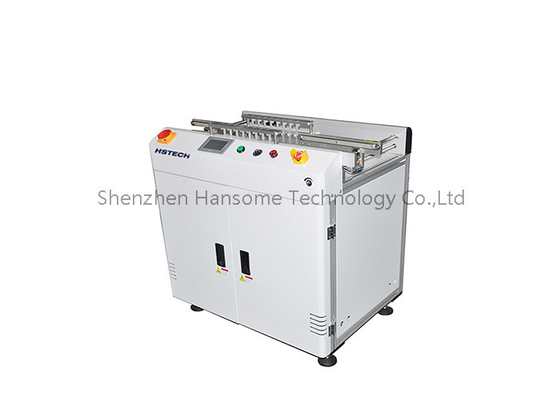

أجهزة معالجة الأقراص الصلبة من الـ PLC التي تسيطر عليها Panasonic
مقدمة
ناقل رفض PCB هو جهاز نقل يستخدم خصيصًا للتعامل مع لوحات الدوائر المطبوعة غير المؤهلة (PCBs) التي تم اختبارها أو فحصها.
الوظائف الرئيسية هي:
الهيكل الأساسي:
معدات التشغيل الآلي تتكون من الشريط الناقل ومحرك القيادة والمستشعر والمكونات الأخرى.
يمكن تعيين الشريط الناقل أفقيا أو مائل، اعتمادا على الاحتياجات الفعلية.
مجهزة بأجهزة استشعار إلكترونية أو مفاتيح ميكانيكية للكشف والتمييز بين لوحات الدوائر المؤهلة/غير المؤهلة.
الميزات الرئيسية:
درجة عالية من الأتمتة: لا يتطلب أي تدخل بشري لتحقيق نقل تلقائي لألواح الدوائر.
تحسين الكفاءة: تقليل كبير من وقت التشغيل اليدوي وكثافة العمل.
الحد من الأخطاء: تجنب أخطاء التشغيل اليدوي من خلال الكشف والتصنيف التلقائي.
قابلية التكيف القوية: يمكن التعامل مع لوحات الدوائر ذات الأحجام والهياكل المختلفة.
موثوقية عالية: المعدات لديها بنية بسيطة وتشغيل مستقر وموثوق به.
مبدأ العمل:
عندما يتم الكشف عن ألواح الدوائر غير المؤهلة في خط الإنتاج ، يتم تشغيل إشارة المستشعر.
نظام التحكم يدفع الحزام النقل لنقل لوحات الدوائر غير المؤهلة تلقائيًا إلى المنطقة المحددة.
تستمر اللوحات المؤهلة في الحفاظ على مسار النقل الأصلي لتحقيق فرز تلقائي.
يتم إرسال الألواح غير المؤهلة إلى منطقة الخردة أو منطقة إعادة العمل لمعالجة لاحقة.
سيناريوهات التطبيق:
تستخدم على نطاق واسع في رابط فحص الجودة في تصنيع PCB لمختلف المنتجات الإلكترونية.
ويمكن استخدامه جنباً إلى جنب مع AOI وICT ومعدات التفتيش الأخرى لتحقيق فرز تلقائي بالكامل.
ويمكن أيضا أن تستخدم وحدها لنقل منتجات النفايات في خطوط إعادة تصنيع PCB أو خطوط فصل اللوحات.
الخصائص
1، رفض، التفتيش وطرق التحايل كلها متاحة.
2تصميم وحدات
3، الاستقرار يعزز من خلال التصميم القوي.
4، مرشد جانبية محفورة بالليزر من الفولاذ المقاوم للصدأ لجودة متفوقة ومتانة.
5، مصممة إرغونومية دعامة الذراع.
6, تنظيم عرض سلس ومواز ((المسمار الرئيسي).
7، أطوال مختلفة متوفرة عند الطلب.
8تحكم السرعة المتغير
9متوافقة مع الـ (SMEMA)
المواصفات
| النموذج | HS-CVN350 | HS-CVN460 |
| الطول الفعال لـ PCB | 50*50~450*350ملم | 50*50~550*460ملم |
| مقاس الجهاز | 1000*690*930ملم | 1000*800*930ملم |
| الوزن | 70 كجم | 90 كجم |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | L~R، أو R~L ((اختياري) |
| سرعة النقل | 0.5~20 متر/دقيقة أو تحديد |
| إمدادات الطاقة | AC100-230V،50/60Hz،مرحلة واحدة |
| استهلاك الطاقة | 100VA أقصى |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| التواصل | (SMEMA) |
النقل بالسكك الحديدية
هيكل الرفع
التحكم الكهربائي
