| الاسم التجاري: | HSTECH |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

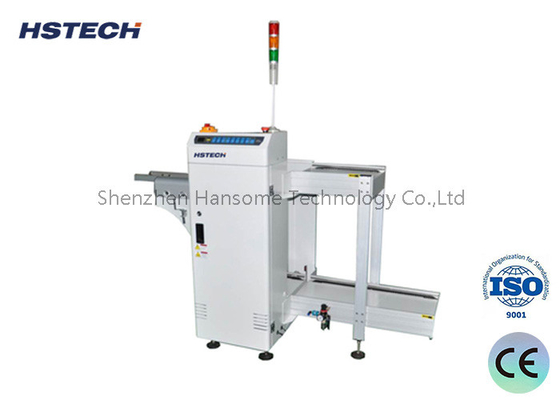

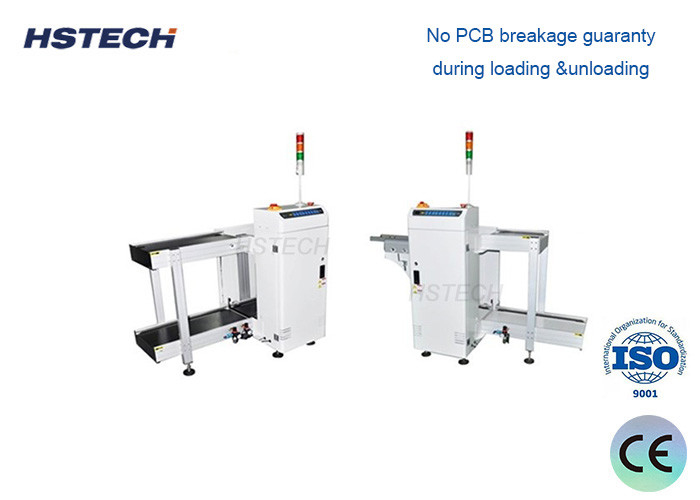

إمكانية تحميل المجلات ذات المسار المزدوج 6 PCB Unloader مع نظام التحكم PLC
إدخال:
تستخدم هذه الوحدة لجمع PCBs في مجلتين من معدات مسارين في نفس الوقت.
مبدأ عمل جهاز التفريغ
آلية استلام مجلس الإدارة
يستخدم جهاز تفريغ SMT آلية استقبال اللوحات مثل الروبوت أو الشريط الناقل لإزالة PCB المثبت من التركيب.
يستخدم الروبوت عادةً امتصاص الفراغ ليمسك الـ (بي سي بي) بقوة
آلية النقل
سيقوم جهاز التفريغ بنقل اللوحة الموصولة إلى المخرج المحدد أو المحطة التالية.
سيتم الحفاظ على الاستقرار الأفقي لـ PCB أثناء عملية النقل لتجنب انحراف موقع المكون.
وضع دقيق
عادة ما تكون أجهزة التفريغ مجهزة بنظام التعرف البصري لمراقبة موقع و زاوية PCB في الوقت الحقيقي.
يمكن لنظام التحكم التحكم بدقة في نقل ووضع PCB على أساس بيانات التغذية الراجعة.
درجة عالية من الأتمتة
وقد حققت معظم أجهزة التفريغ SMT الحديثة عملية تلقائية بالكامل دون تدخل يدوي.
يمكن نقل PCBs بسرعة وكفاءة من التجميع إلى العملية التالية.
التنسيق مع المصمم
يجب أن يتم تنسيق تسلسل عمل جهاز التفريغ مع الجهاز السابق.
تأكد من أن PCB يمكن نقله من عملية إلى أخرى بشكل مستمر وسلس.
الخصائص:
1نظام التحكم بـ PLC
2, تصميم مسارات مزدوجة ومنصات رفع مزدوجة
3، 6 مجلات القدرة على تحميل
4، مشروع دائرة الغاز لنقل PCB بسلاسة ومستقرة
5، SMEMA القياسية
المواصفات:
| النوع | DU-250 | DU-300 | DU-400 | DU-500 |
| إمدادات الطاقة | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| إمدادات الهواء | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| حجم PCB ((ملم) | 350 × 50 ~ 250 | 445*50~330 | 530*50~390 | 535*50~460 |
| توجيه PCB | من اليسار إلى اليمين أو من اليمين إلى اليسار | من اليسار إلى اليمين أو من اليمين إلى اليسار | من اليسار إلى اليمين أو من اليمين إلى اليسار | من اليسار إلى اليمين أو من اليمين إلى اليسار |
| حجم المجلة ((ملم)) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| مسافة الخطوة ((ملم) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| ارتفاع النقل ((ملم) | 900±20 | 900±20 | 900±20 | 900±20 |
| سرعة الإرسال | 6m/S | 10m/S | 10m/S | 10m/S |
| قوة المحرك الرئيسي | 440 واط | 440 واط | 440 واط | 440 واط |
| حجم الجهاز ((ملم) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| الوزن ((كغ) | 320 | 350 | 380 | 410 |
التطبيق:
صناعة التصنيع الإلكترونية:
قابلة للتطبيق على التفريغ التلقائي لقطع العمل مثل ألواح PCB والمكونات الإلكترونية.
يمكن استخدامه مع خطوط إنتاج SMT وخطوط التجميع والمعدات الأخرى.
صناعة السيارات:
قابلة للتطبيق على التفريغ التلقائي لقطع العمل مثل أجزاء السيارات ومكونات الجسم.
يحسن مرونة وكفاءة خط الإنتاج.
مجال المعالجة الميكانيكية:
قابلة للتطبيق على تفريغ قطع العمل مثل الأجزاء المعدنية والمنتجات البلاستيكية.
يمكن استخدامه مع مراكز التصنيع CNC ، آلات صب الحقن وغيرها من المعدات.
صناعة الأجهزة المنزلية:
قابلة للتطبيق على تفريغ الأجهزة المنزلية مثل غسالات، ثلاجات، مكيفات الهواء، الخ.
يحسن مستوى أتمتة الإنتاج
صناعة التعبئة والتغليف
قابلة للتطبيق على عمليات التعبئة والتغليف الآلية للمنتجات المختلفة.
يحسن من كفاءة التعبئة والتغليف وتناسق المنتج.
