| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-SL5331 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

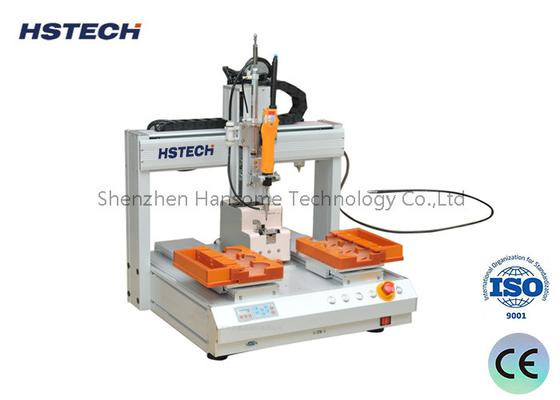

عالية السرعة 4 محور آلة إغلاق المسمار الآلي آلة ربط المسمار لجميع الأقراص PCB
كمعدات أوتوماتيكية عالية الكفاءة، تدمج آلة ربط المسامير نظام تحرك متقدم من أربعة محاور وهي مصممة خصيصاً مع وضع تشغيل محطة مزدوجة،جنبا إلى جنب مع طعام واحد، لتحقيق عملية إنتاج سلسة. يتكون قلب الآلة من وحدتين، نظام التغذية الدقيق ونظام القفل الفعال.قسم التغذية يتبنى آلية ترتيب المسامير بسيطة ولكنها فعالة، والذي صمم لتحقيق أقصى قدر من كفاءة التشغيل وتقليل التدخل اليدوي.
تستخدم هذه الآلة الآلية لتثبيت المسمار على نطاق واسع في صناعة التصنيع الإلكترونية ، مما يظهر قدرتها القوية على التكيف والمرونة.يمكن التعامل بسهولة المسامير من M1 إلى M6 الأحجام القياسية، وفي الوقت نفسه، فإنه يمكن أن توفر أيضا الحلول المخصصة لأنواع المسامير الخاصة لضمان أنها تلبي متطلبات الإنتاج المتنوعة.
مبدأ العمل:
تستخدم المعدات تقنية الأتمتة لتحقيق تشديد فعال للمسامير.
يتم الانتهاء من العملية بأكملها من تغذية المسمار، وتحديد الموقع، وتشد، الخ من خلال محرك القيادة تلقائيا.
يتم استخدام المحرك الخطوي أو محرك الخدمة للتحكم بدقة في عزم التشغيل زاوية المسامير.
المهام الرئيسية:
التغذية التلقائية: يتم إرسال المسامير إلى موقف التشدد من خلال أنظمة تغذية تلقائية مثل سلاسل المواد أو سلاسل الاهتزاز.
تحديد الموقع التلقائي: استخدم أنظمة بصرية أو أجهزة للتلاعب لتحديد ثقوب المسامير للتأكد من أن المسامير في مكانها بدقة.
تشديد تلقائي: يدفع المحرك رأس الدوران أو رأس مفك المسامير لتحقيق تشديد تلقائي للمسامير.
التحكم في عزم الدوران: يتم الكشف عن قيمة عزم الدوران وتغذيتها من قبل جهاز الاستشعار لضمان أن المسمار يصل إلى عزم الدوران المحدد مسبقًا.
مجالات التطبيق:
تستخدم على نطاق واسع في خطوط إنتاج التجميع في الإلكترونيات والسيارات والأجهزة المنزلية والصناعات الأخرى.
ويمكن استخدامه لتثبيت المسامير لمختلف المنتجات ، مثل غرف المعدات الإلكترونية ، وغرف الأجهزة المنزلية ، إلخ.
يلعب دورا هاما في تحسين كفاءة التجميع وجودة المنتج.
المزايا:
تحسين كفاءة الإنتاج: عمليات التشغيل الآلي تزيد بسرعة التجميع.
ضمان جودة التجميع: يضمن التحكم الدقيق في عزم الدوران قفل المسمار الموثوق به.
خفض تكاليف العمالة: خفض المشاركة اليدوية وتوفير الموارد البشرية.
صديقة للبيئة: لا يتطلب أي عملية يدوية ، مما يقلل من كثافة عمل العمال.
1"تعتمد تكنولوجيا تغذية الشفط، مزود المسمار الواحد مجهز بشكل قياسي، في الوقت نفسه، فإنه يدعم الترقية إلى مزود مزدوج لتلبية الطلب على كفاءة أعلى.

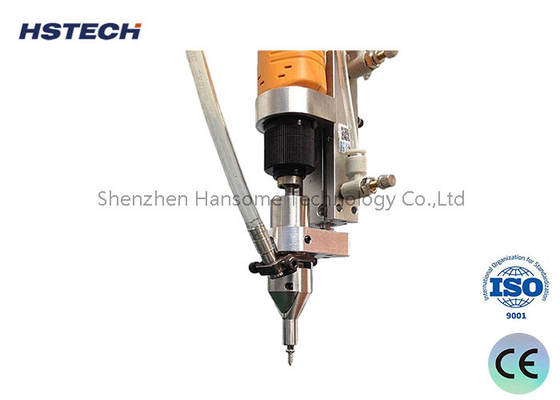

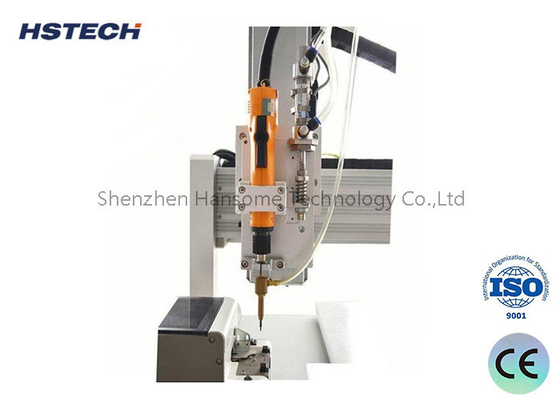

2تم تجهيز النظام المتحرك على المحور Z بمفتاح برقي عالي الجودة لضمان عملية القفل الدقيقة والفعالة.
3مجهزة بمنصة تشغيل ذات 4 محاور ، توفر نطاقًا واسعًا من 500300300 * 100 مم للتعامل بمرونة مع مهام القفل المختلفة.
4"تصميم محطة مزدوجة يسمح للمشغلين بتحميل المنتجات بالتناوب، مما يحسن الإنتاجية بشكل كبير ويقلل من تكاليف العمالة بشكل فعال.
5تحكم عزم الدوران دقيق وسهل ضبط لضمان أن كل قفل يلبي معيار الجودة وضمان جودة الإنتاج.
6، متوافقة على نطاق واسع مع المواصفات M1 إلى M6 ، من خلال استبدال بسيط لدليل المسمار يمكن تحقيقها (دعم للمواصفات الخاصة مخصصة).
7وظيفة متكاملة للكشف عن التسرب، والتحديد الذكي لحالة ملء المسمار، وإعادة التعبئة التلقائية أو الإنذار عندما لا يكون في مكانه، لضمان استمرارية الإنتاج.
8نظام تخزين جماعي مدمج يمكنه حفظ المئات من ملفات المعالجة، كل ملف يدعم تسجيل 1000 معلومات موقع المسمار، سهلة الاتصال في أي وقت، وتحسين مرونة الإنتاج.
| النموذج | HS-SL5331 | |
| اسم المنتج | آلة قفل المسمار الأوتوماتيكية ذات المحور 4 | |
| النطاق المتحرك ((X/Y1/Y2/Z) | 500*300*300*100ملم | |
| سرعة الحركة على محور X/Y1/Y2 | محرك الحلقة المغلقة :1-800mm/s | |
| سرعة التحرك على محور Z | محرك الحلقة المغلقة: 1-300mm/s | |
| الحمل الأقصى على محور X/Y1/Y2 | محرك الحلقة المغلقة: 5 كجم | |
| محور Z الحمل الأقصى | محرك الحلقة المغلقة: 3 كجم | |
| إمدادات الطاقة | AC110V/220V، 50/60Hz | |
| دقة التكرار | ± 0.02 ملم | |
| مستند دعم | CAD CorelDraw | |
| مسامير مناسبة | M1-M6 | |
| مقاس الجهاز | 746*585*800ملم | |
| وزن الجهاز | 65 كجم | |
