| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-GH350 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

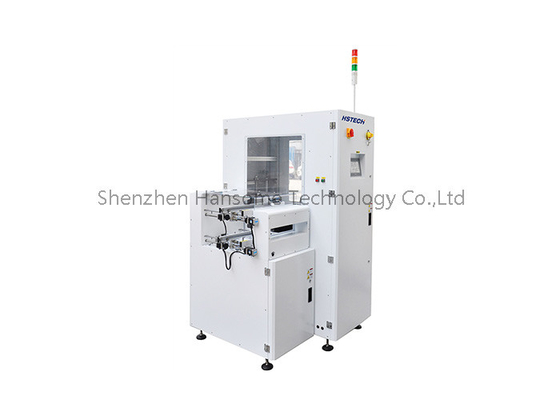

عازف PCB التحكم LED المتقدم لسهولة التشغيل معدات معالجة PCB
التطبيق:
عازل PCB:
بمثابة جهاز عازل بين SPI و AOI ومعدات التفتيش الأخرى ومعدات التثبيت الرئيسية.
يمكن أن تخزن مؤقتًا وتخزين لوحات PCB لتحقيق اتصال سلس لعمليات خط الإنتاج.
يساعد خطوط إنتاج SMT على تحقيق الأتمتة وتحسين كفاءة الإنتاج.
الخصائص:
1استخدموا لوحة التحكم بالغشاء
2وضع FIFO، LIFO، Loader، Unloader، Reject تم تحديده.

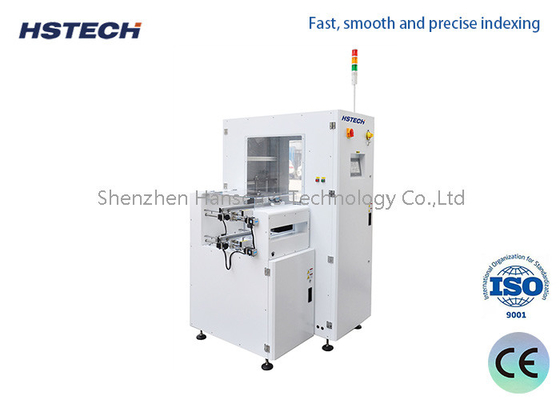

3- مؤشر سريع وسلس ودقيق.
4المقبضات الهوائية المقدمة لمواءمة المجلة.
5ضغط الدفع الهوائي منظم
6نظام الحدود المقدمة.
7إضافية المجلات تخزين العازل القدرة المتاحة عند الطلب.
8متوافق مع SMEMA.
التفاصيل التقنية:
| النموذج | HS-GH350 |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | (إر) أو (ر) |
| وقت دورة الطائرة | حوالي 20 ثانية |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،±10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجزء السفلي: 1 مجلة |
| الإشارة | (SMEMA) |
| الخيارات | 1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل. |
المواصفات:
| النموذج | HS-HC250S | HS-HC330M | HS-HC390L | HS-HC460XL |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1250*1200*1600 مم | 1460*1360*1600 مم | 1610*1480*1600ملم | 1610*1620*1600ملم |
| الوزن | 170 كجم | 230 كجم | 300 كجم | 330 كجم |
مجالات التطبيق:
كجهاز عازل لربط المعدات:
استيراد ألواح PCB من معدات التفتيش في السلسلة السابقة (مثل SPI و AOI) إلى معدات التثبيت في السلسلة التالية.
تحقيق اتصال سلس وتوازن العملية بين العمليات المختلفة في خط الإنتاج.
تجنب اختناقات الإنتاج وتحسين كفاءة الإنتاج بشكل عام.
وظيفة التخزين المؤقت لوحة PCB:
يمكن تخزين لوحات PCB المؤهلة مؤقتًا لوضعها لاحقاً.
تخفيف وتيرة الإنتاج في العمليات المختلفة لضمان التشغيل المستمر والمستقر للمعدات التالية.
تحسين الاستخدام الكلي للقدرات في خط الإنتاج.
تحسين جدولة الإنتاج:
قم بجدولة لوحات PCB بشكل عقلاني في المنطقة العازلة وفقًا لخطط الإنتاج والمعلومات في الوقت الحقيقي.
تأكد من أن المعدات الرئيسية تستخدم بالكامل لتجنب الانتظار أو التوقف.
تحسين مرونة واستجابة خط الإنتاج.
تحسين مستوى أتمتة الإنتاج:
لا حاجة لنقل لوحات الـ PCB يدوياً، تحقق من النقل التلقائي بين المعدات.
تقليل العمليات اليدوية بشكل كبير وتقليل خطر الأخطاء البشرية.
وهو يساعد على تكامل التشغيل الآلي الكامل لخطوط إنتاج SMT.
