| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-460ULD |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

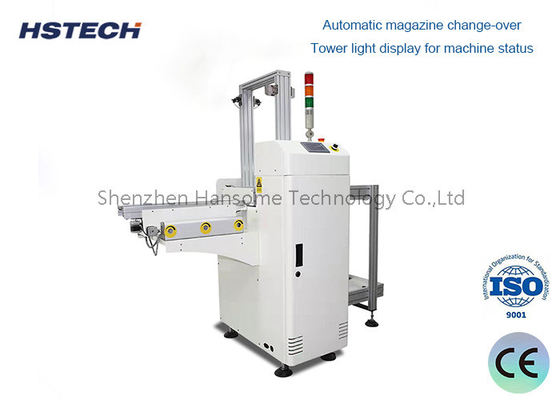

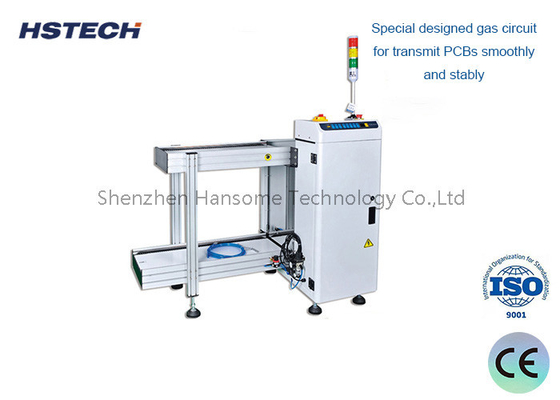

تحديد المجلة التلقائية 90W مكابح محرك محرك محرك PCB إفراج ل SMT نهاية خط
مقدمة:
إنه جهاز لإزالة لوحات الدوائر المطبوعة (PCBs) تلقائيًا.
الوظائف والتطبيقات:
1إزالة لوحات PCB تلقائيًا من منافذ تفريغ آلات وضع SMT ، وأفران التدفق الإعادة وغيرها من المعدات.
2نقل ألواح PCB إلى العمليات اللاحقة ، مثل التفتيش والفرز ، بطريقة منظمة وآمنة.
3تحسين كفاءة الإنتاج، والحد من التدخل اليدوي، والحد من خطر تلف PCB.
البنية الرئيسية ومبدأ العمل:
شريط نقل:مسؤولة عن نقل لوحات PCB من منفذ تفريغ المعدات إلى المفصل.
آلية التثبيت:باستخدام كؤوس امتصاص فراغ أو مخالب ميكانيكية للضغط ، يمكن أن تضع ضغطًا مرنًا على ألواح PCB بأحجام مختلفة.
آلية رفع:التحكم في رفع وخفض آلية التشغيل لإزالة لوحة PCB من الحزام النقل.
آلية النقل:نقل لوحة PCB المحذوفة إلى موقع محدد ، مثل رف التثبيت أو الحزام النقل التالي.
نظام التحكم:تحكم تلقائيًا في تصرفات كل جهاز تشغيل وفقًا لإشارة جهاز الاستشعار.
معايير الأداء:
المزايا والخصائص:
المواصفات
| النموذج | HS-250ULD | HS-330ULD | HS-390ULD | HS-460ULD |
| الجهد | AC110V/220V،50/60Hz،مرحلة واحدة،ماكس 300A | |||
| مقاس PCB | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| مقاس المجلة | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| كمية المجلة | الجانب العلوي 1 PC، أسفل 1 PC، أو مخصصة لاحتواء أكثر | |||
| إمدادات الهواء | 0.4~0.6Mpa | |||
| ارتفاع النقل | 900 ± 20 ((ملم) معيار | |||
| وقت التحميل | 6 ثواني | |||
| تغيير المجلة مع مرور الوقت | حوالي 20 ثانية | |||
| اتجاه النقل | L إلى R، أو R إلى L،اختياري | |||
| سمك PCB | دقيقه 0.4ملم | |||
| تحديد ارتفاع الخطوة | 1-4 ((10 ملم خطوة المرافق)- نعم | |||
| التواصل | (SMEMA) | |||
| مقاس الجهاز | 1700*780*1200 | 1900*860*1200 | 2200*920*1200 | 2200*1120*1200 |
| الوزن | حوالي 160 كجم | حوالي 200 كجم | حوالي 240 كجم | حوالي 260 كجم |
