| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-C600 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
SMEMA إشارة معدات معالجة PCB ناقل SMT مع ESD الحزام المسطح لـ PCB buffering
تقدم
ناقل SMT مناسب للاتصال بين خطوط إنتاج SMT و AI. ويمكن استخدامه أيضًا لـ PCB buffering أو التفتيش أو الاختبار أو إدخال المكونات الإلكترونية يدويًا.ويمكن أيضا أن تستخدم لربط إشارة مع معدات أخرىيتم تقسيم منصة الاتصال إلى مسار واحد ، مسار مزدوج ، رف التلسكوبي. اليوم سنقدم مبدأ العمل وميزات المنتج لمحطة الوصول.
الخصائص

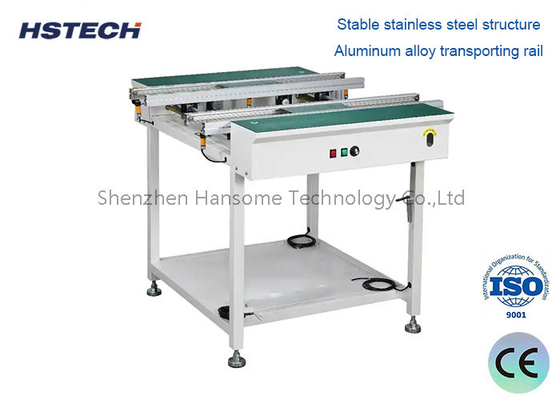

1جسد آلة من الفولاذ المقاوم للصدأ
2، عرض أقصى 390mm PCB، اليد القرص عرض ضبط.

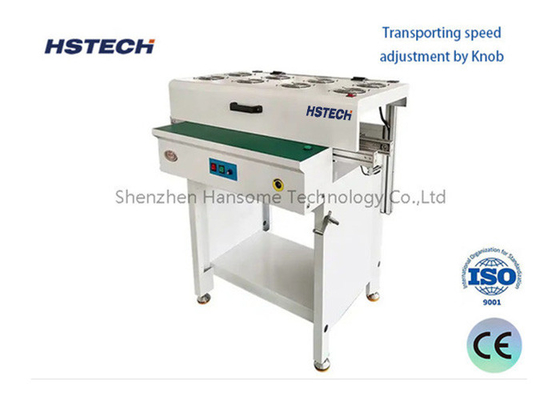

3، تحميل سرعة تعديل بواسطة عقدة.
4طاولة عمل ESD خضراء
5، سبيكة نقل سبيكة الألومنيوم
6، تحكم زر LED، محرك ضبط السرعة.
7، وظيفة اختيارية متاحة، ضوء البرج، الفحص، غطاء الغبار، الخ
8، تخصيص متطلبات متاحة.
9، الطول المتاح، 600mm، 1000mm، 1500mm، أو اختياري.
10إشارة SMEMA للاتصال بالخط
المواصفات
| النموذج | HS-C600/HS-C600S | |||||
| إمدادات الطاقة | AC220V أو AC110V 50/60Hz | |||||
| حجم الـ PCB | 50*50~500*390ملم | |||||
| ضبط العرض | المضرب اليدوي | |||||
| توجيه PCB | من اليسار إلى اليمين أو من اليمين إلى اليسار | |||||
| ارتفاع ناقل الحركة | 900 ± 20 ملم | |||||
| سرعة الإرسال | 0.5-20 متر في الدقيقة قابلة للتعديل | |||||
| الجانب الثابت للمسار | الجانب الأمامي ثابت ((أو الجانب الخلفي ثابت للخيار) | |||||
| طول الجهاز | 0.5M/0.6M/0.8M/1M/1.5M | |||||
| الخيارات | الضوء، المروحة، التكبير، الغطاء، التفتيش | |||||
| إشارة الاتصال | (SMEMA) | |||||
1تستخدم بشكل رئيسي في معدات خط إنتاج SMT وربط المعدات بين عملية النقل ووظيفة لوحة التوقف.
2وفقًا للحاجة إلى زيادة الكشف ، وتبديل الوظائف ، NG ، ذاكرة البيانات ووظائف أخرى.
3جسم المعدات عالية القوة لضمان استقرار المعدات.
4مسامير الفولاذ المقاوم للصدأ يمكن تعديل عرض السكة الحديدية.
5استخدم فتحات ألومنيوم خاصة لجعل مسار النقل لمنع تعثر الـ (بي سي بي)
6نظام التحكم يتم التحكم به بواسطة PLC مع واجهة إشارة SMEMA القياسية.

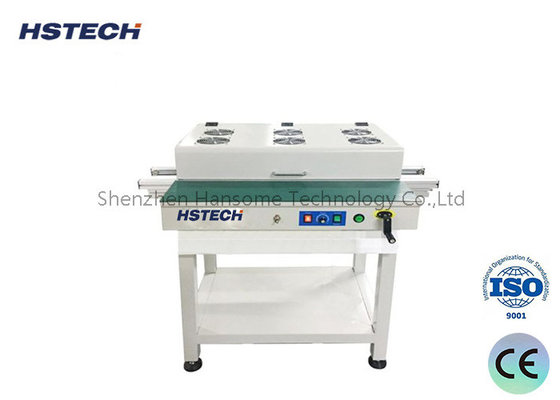

8لوحة المائدة ، الإضاءة ، غبار ثابت ، مروحة التبريد يمكن أن تضاف حسب الحاجة.
9يمكن تخصيص أشكال مختلفة وفقًا لتخطيط حجم الموقع أو متطلبات إنتاج المنتج للعميل ، بحيث يسهل على العميل اختيار الهيكل الأكثر معقولية.
التطبيق:
النقل الآلي:
يمكن لشرابات النقل SMT نقل PCBs أو قطع العمل الأخرى تلقائيًا من عملية إلى أخرى.
هذا يحسن كثيراً من أتمتة خط الإنتاج ويقلل من عبء العمل في العمليات اليدوية.
تحكم السرعة:
يمكن أن تقوم أشرطة النقل SMT بتعديل سرعة النقل وفقًا لاحتياجات الإنتاج لضمان التدفق المعقول لقطع العمل بين العمليات المختلفة.
سرعة نقل معقولة تساعد على ضمان كفاءة الإنتاج وجودة المنتج.
معايرة الموقع:
عادة ما تكون أحزمة ناقلات SMT مجهزة بأنظمة تحديد المواقع الدقيقة التي يمكن أن توفر قطع العمل بدقة إلى مواقع الإدراج أو العلامة المحددة.
هذا الموقع الدقيق يضمن التقدم السلس للعمليات اللاحقة.
التكامل متعدد العمليات:
يمكن دمج أشرطة ناقلة SMT بسلاسة مع معدات SMT الأخرى مثل آلات التثبيت ، آلات اللحام ، آلات العلامة ، إلخ.
هذا التكامل يمكّن خط الإنتاج بأكمله من العمل معًا بكفاءة.
مراقبة البيئة:
بعض أحزمة ناقلة SMT لديها أيضًا وظائف مراقبة البيئة مثل درجة الحرارة والرطوبة لضمان أن تكون قطع العمل في أفضل الظروف للعمليات اللاحقة.
هذه اللوائح البيئية تساعد على تحسين جودة المنتجات وموثوقيتها.
جمع البيانات:
يمكن أن تجمع أشرطة النقل SMT معلومات مثل وقت نقل وموقع قطع العمل ، مما يوفر دعمًا للبيانات لتحليل عملية الإنتاج.
تساعد هذه البيانات في تحديد اختناقات خط الإنتاج وتحسين كفاءة الإنتاج بشكل عام.
