| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-310L |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

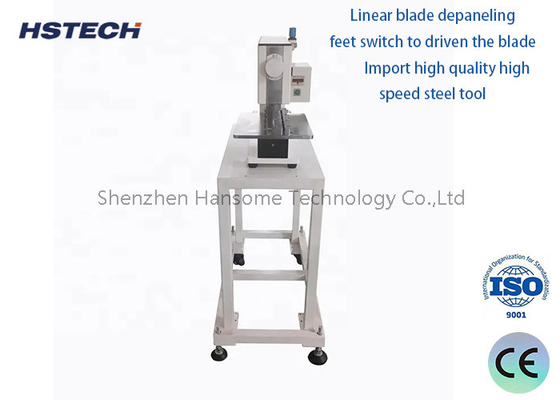

معدات إزالة لوحات PCB النيوماتيكية عالية السرعة لـ SMD PCBA الدقيق أو الألواح الرقيقة
مقدمة:
1مدفوعة بالهواء والتحكم الكهربائي، تصميم العينة، هناك جهاز استشعار في الآلة، لوحة القطع مرة واحدة مع أدنى الإجهاد القطع.تطبيق HS-310 على SMD PCBA الدقيق المنفصل أو الألواح الرقيقة.
الخصائص والوظائف
مبدأ العمل:

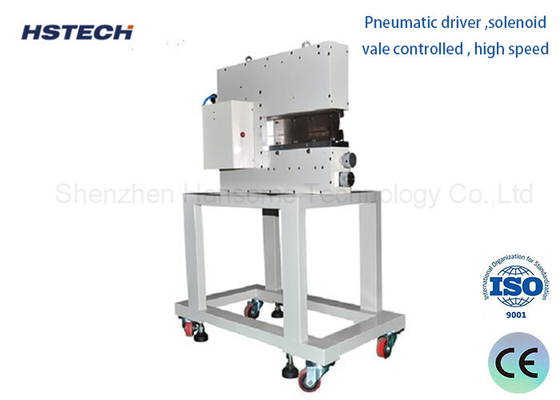

يستخدم Pneumatic PCB Depanelizer الهواء المضغوط كقوة دافعة لتقسيم ألواح PCBA عن طريق الإستيعاب بالأسطوانة أو الفراغ.
بالمقارنة مع القطع الميكانيكي التقليدي ، يمكن لهذه الطريقة التقسيمية النيوماتيكية أن تقلل إلى حد كبير من خطر تلف حافة PCBA.
التقطيع بدقة عالية:
يمكن لـ Pneumatic Depanelizer أن ينقسم بدقة على طول الخط المحدد مسبقًا للوحة PCBA لضمان أن حجم كل PCBA منفصل ثابت.
يمكن أن تصل دقة التقسيم عادة إلى ± 0.1mm ، مما يلبي احتياجات إنتاج PCBA ذات الطلب العالي.
التكيف المرن:
يمكن للمعدات التعامل مع ألواح PCBA بأحجام وأشكال مختلفة مع المرونة والقدرة على التكيف.
يمكن تعديل معايير خط الانقسام والقوة بمرونة وفقًا لاحتياجات الإنتاج الفعلية.
إنتاج فعال:
الـ Pneumatic Depanelizer لديه خصائص الأتمتة العالية والتشغيل البسيط.
يمكن أن يحسن بكثير من كفاءة إنتاج تقسيم PCBA وتقصير دورة التصنيع.
تصميم منخفض الخسائر:
يمكن أن تقلل طريقة التقسيم الهوائي من الأضرار ومشاكل الحفر على حافة PCBA.
من المفيد تحسين معدل إنتاج PCBA وموثوقية العمليات اللاحقة.
المواصفات:
| اسم المنتج | مُزيل لـ (PCB) |
| النموذج | HS-310L |
| ارتفاع الجزء | ماكس 40 ملم |
| ارتفاع الجزء السفلي | ماكس 20 ملم |
| إمدادات الهواء | 5kgf/cm |
| الناتج | 12.5 طن)) |
| طول القطع الفعال | 1-360 ملم |
| حجم الشفرة الخطية | 360*43.5*6ملم |
| سمك PCB | 0.1mm~2.0mm ((مع V غروف) 0.1ملم ~1.0ملم ((بدون خلية V)) |
| مادة الشفرة | استيراد أدوات الفولاذ عالية الجودة عالية السرعة |
| سرعة الفصل | 1-300mm/s |
| سمك قطع V | 0.3-3.5ملم |
| استهلاك الهواء | 200-400 ((L/min) |
| حجم الجهاز | 700 × 325 × 400 مم |
| الوزن | 130 كجم |
| لوحة مناسبة | جميع الألواح ذات القطع V |
لوحات الطلبات:
