| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-GH350 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

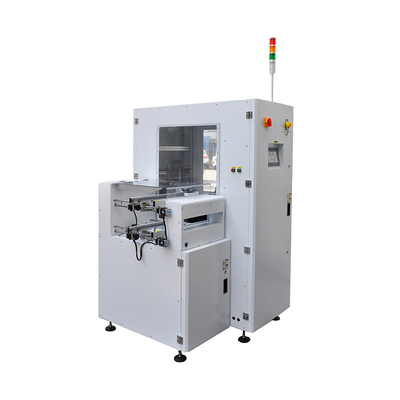

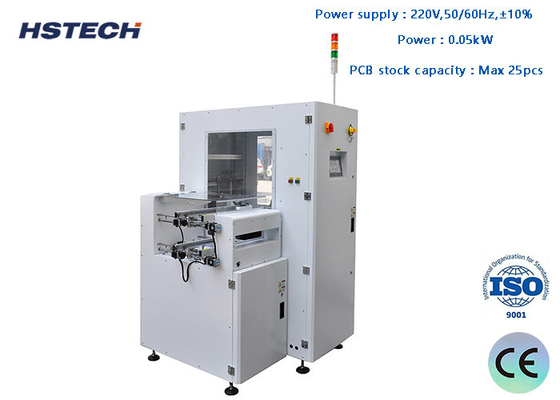

تحكم LED لشركة PCB بوفر معدات معالجة لشركة PCB تلقائية لخط SMT SPI AOI بوفر
التطبيق:
يتم استخدام هذه الوحدة كـ عازل بعد معدات عازل SPI و AOI.
1استخدموا لوحة التحكم بالغشاء
2وضع FIFO، LIFO، Loader، Unloader، Reject تم تحديده
3- مؤشر سريع وسلس ودقيق.
4المقبضات الهوائية المقدمة لمواءمة المجلة.
5ضغط الدفع الهوائي منظم
6نظام الحدود المقدمة.
7إضافية المجلات تخزين العازل القدرة المتاحة عند الطلب.
8متوافق مع SMEMA.
| النموذج | HS-GH350 |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | (إر) أو (ر) |
| وقت دورة الطائرة | حوالي 20 ثانية |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،±10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجزء السفلي: 1 مجلة |
| الإشارة | (SMEMA) |
| الخيارات | 1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل. |
| النموذج | HS-HC250S | HS-HC330M | HS-HC390L | HS-HC460XL |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1250*1200*1600 مم | 1460*1360*1600 مم | 1610*1480*1600ملم | 1610*1620*1600ملم |
| الوزن | 170 كجم | 230 كجم | 300 كجم | 330 كجم |
تطبيق عازل SPI AOI:
تخزين البيانات و معالجتها:
يقوم SPI AOI Buffer بتخزين بيانات فحص معجون اللحام التي تم الحصول عليها من معدات فحص SPI مؤقتًا.
من خلال تخزين البيانات ، يمكن ضمان استمرارية وكفاءة تفتيش AOI ، ويمكن تجنب انقطاع تفتيش AOI الناجم عن تأخر نقل البيانات.
في الوقت نفسه ، سوف يقوم Buffer بمعالجة البيانات مسبقاً وتصفيتها ، ويمرر فقط المعلومات الرئيسية المطلوبة من قبل AOI ، ويقلل من عبء الحسابات لنظام AOI.
تحسين عملية التفتيش:
ويتم ربط SPI AOI Buffer بشكل فعال بين عمليات فحص SPI وفحص AOI.
استخدم البيانات المخزنة في ذاكرة المؤقت من قبل بافر لتوفير نظام AOI ، بحيث لا تحتاج AOI إلى مسح المنطقة التي يتم فحصها بشكل متكرر.
إنه يحسن من كفاءة عملية الفحص بأكملها ويقصر من وقت فحص المنتج.
إدارة معلومات التفتيش:
تحفظ SPI AOI Buffer نتائج التفتيش الخاصة بـ SPI و AOI لتشكيل معلومات كاملة عن تفتيش المنتج.
يمكن استخدام هذه المعلومات لتحليل العيوب، وتحسين العمليات، وتتبع الجودة وغيرها من الأغراض.
إنها توفر دعمًا قيمًا للبيانات لتحليل بيانات الإنتاج اللاحقة وإدارة الجودة.
تصور التفتيش:
يمكن أن يوفر SPI AOI Buffer واجهة عرض رسومية لنتائج التفتيش.
يمكن للمشغلين أن يفهموا بشكل بديهي حالة الكشف عن كل رابط من SPI و AOI.
إنه يساعد على تحديد المشكلة وتشخيصها بسرعة في عملية الإنتاج.
