| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

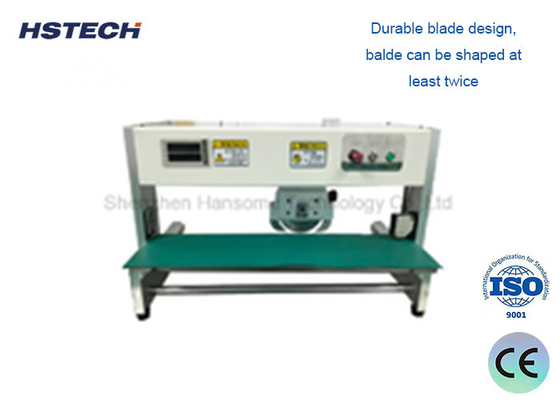

أوتوماتيكي V-Cut شفرة PCB منفصل PCB Depaneling معدات لجميع أنواع اللوحات
مقدمة
هذه الآلة ((HS-300) هي شفرة تحريك فاصل للوحة، وذلك باستخدام التصميم الدائري العلوي والأسفل الشفرة الخطية، قبل القطع، وضعت الخروط في على الشفرة الخطية،الشفرة الدائرية العليا تتحرك لإنهاء الرماح، والضغط القوي منخفض نسبيا، واللوحة لا تحتاج إلى تحريك سوف تحمي المكونات على اللوحة، وتجنب التلف.
قطع دقيق:
تصميم الأداة على شكل حرف V يمكن أن يحقق خطوط قطع دقيقة ونظيفة.
نظام CNC المتقدم يضمن دقة مسار القطع.
كفاءة عالية:
التشغيل الآلي يحسن بكثير من كفاءة العمل ويحفظ تكاليف العمالة.
يدعم معالجة الدفعات، مناسبة لإنتاج الدفعات الصغيرة والمتوسطة.
تطبيق متعدد المواد:
لا يمكنها فقط قطع لوحات الـ PCB، بل يمكنها أيضاً قطع مجموعة متنوعة من المواد مثل البلاستيك والمعادن.
يلبي اختيار الأدوات المرنة احتياجات معالجة المواد المختلفة.
آمنة وموثوقة:
يتم اعتماد تصميم حماية السلامة لتجنب الإصابات الشخصية أثناء التشغيل.
أداء القطع المستقر والبنية الميكانيكية تضمن التشغيل طويل الأمد وكفاءة.
سهلة التشغيل:
واجهة التحكم البسيطة والبديهية، سهلة للمشغلين للتقني.
يمكن تعيين معايير القطع بمرونة وفقًا للاحتياجات الفعلية.
الخصائص
1، هذه الآلة يمكن أن تستخدم لقطع جميع أنواع الألواح مع فتحة V.
2تصميم الشفرة القوي، يمكن تشكيل الشفرة مرتين على الأقل.
3، يمكن تعديل ارتفاع الشفرة الدائرية لتناسب أنواع مختلفة من PCB مع مكونات مختلفة الارتفاع.
4، تحريك الشفرة، وتوتر قوة منخفضة نسبيا، التحكم في محرك واحد العصا، عملية سهلة ومريحة.
5، مع وظيفة الحث، والآلة سوف تتوقف عن العمل إذا كان المشغل لمس مساحة الحركة بالد.
6الأمن، مع جهاز حماية مزدوج، لا داعي للقلق حول مشكلة إنتاج الأمن.
7، متينة، باستخدام عالية الجودة النصل المواد الجيدة.
المواصفات
| النموذج | HS-300 | |||
| الجهد | 110V/220V ((اختياري) | |||
| القوة | 100 واط | |||
| طول القطع الفعال | 5-360ملم | |||
| حجم الشفرة | الشفرة الدائرية φ125 * 3mm ، الشفرة الخطية 360 * 45 * 6mm | |||
| مادة الشفرة | استيراد أدوات الفولاذ عالية الجودة عالية السرعة | |||
| سرعة الفصل | 300ملم/ثانية | |||
| سمك قطع V | ثلث اللوحة | |||
| عرض الفصل | أفضل 1-200 ملم | |||
| حجم الجهاز | 620*320*450 مم | |||
| الوزن | 50 كجم | |||
تستخدم معدات تقسيم PCB بشكل رئيسي في المجالات التالية:
تصنيع المنتجات الإلكترونية:
تستخدم لتقسيم أقراص PCB متعددة الطبقات من الهواتف المحمولة والأجهزة اللوحية والأجهزة الإلكترونية والمنتجات الأخرى.
يمكن أن تتحكم بدقة في حجم وموقع اللوحة المنقسمة لتحسين معدل تأهيل المنتج.
الأتمتة الصناعية:
تطبق على تقسيم لوحات الدوائر الخاصة بمعدات التحكم الصناعية والأدوات والمنتجات الأخرى.
تحسين مستوى أتمتة خطوط الإنتاج وتقصير دورات الإنتاج.
الالكترونيات الاستهلاكية:
تستخدم على نطاق واسع لتقسيم PCB لمنتجات الإلكترونيات الاستهلاكية مثل أجهزة الكمبيوتر المحمولة والكاميرات الرقمية.
ضمان جودة التقسيم وتقليل معدل إعادة العمل.
الالكترونيات الطبية:
قابلة للتطبيق على تقسيم لوحات الدوائر ذات متطلبات عالية للدقة للمعدات الطبية والأدوات التشخيصية ، إلخ.
تأكد من أن عملية الانقسام لن تسبب تلفا في الدوائر.
مجال الطيران:
تطبق على تقسيم PCB مع متطلبات عالية للغاية للموثوقية في مجالات مثل أجهزة الطيران والفضاء.
تأكد من استمرارية واستقرار الانقسام.
