| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
آلة صبغ لحام الدقة لتنسيق نظام MES الصناعي 4.0
مقدمة
طابعة الصبغة الصلبة G9 + الآلية بالكامل هي آلة متطورة لتطبيقات SMT الراقية وتلبي متطلبات 03015 ، 0.25 مسافة ، دقة عالية وعمليات الطباعة عالية السرعة.
المواصفات
| النموذج | مجموعة الـ9+ |
| الحجم الأقصى لـ PCB | 450×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الجدول اليدوي للأعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
أداء الآلة
| النموذج | مجموعة الـ9+ |
| دقة الموقع المتكررة | ±12.5um@6,CPK≥2.0 |
| دقة الطباعة | ± 18um@6، CPK≥2.0 |
| وقت دورة الطباعة | < 7.5 ثانية |
| استنادا إلى نظام الاختبار الطرف الثالث ((CTQ) التحقق من الدقة طباعة وضع الملحم الحقيقي | |
مواصفات الجهاز بأكمله
|
إمدادات الطاقة
|
التيار المتردد: 220±10٪، 50/60 هرتز، 3.0 كيلوواط
|
|
ضغط الهواء
|
4~6 كغ/سم2
|
|
استهلاك الهواء
|
حوالي 5 لتر/دقيقة
|
|
درجة حرارة العمل
|
-20°C~+45°C |
|
رطوبة العمل
|
30%~60%
|
|
أبعاد الجهاز(بدون ضوء البرج) |
1172 ((L) × 1385 ((W) × 1530 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1000 كجم |
الخصائص
1نظام رقمي CCD، نظام جديد بصري بالكامل، ضوء حلقة موحد ومصدر ضوء محوري عالي السطوع. اعتمادا على نظام مصدر ضوء مزدوج، يمكن ضبط السطوع عن طريق حلقة بدون خطوة،يمكن تحديد مفاصل اللحام المختلفة بسهولة (بما في ذلك مفاصل اللحام غير المتساوية)، مثل المصفوفة بالصين، المصفوفة بالنحاس، المصفوفة بالفضة، لحام الهواء الساخن، FPC، وجميع أنواع PCB مع ألوان مختلفة.
2تعديل سمك PCB بدقة عالية ، هيكل موثوق للغاية ، حركة XY مستقرة. يمكن للتعديل اليدوي التكيف بسهولة مع سمك PCB مختلف.

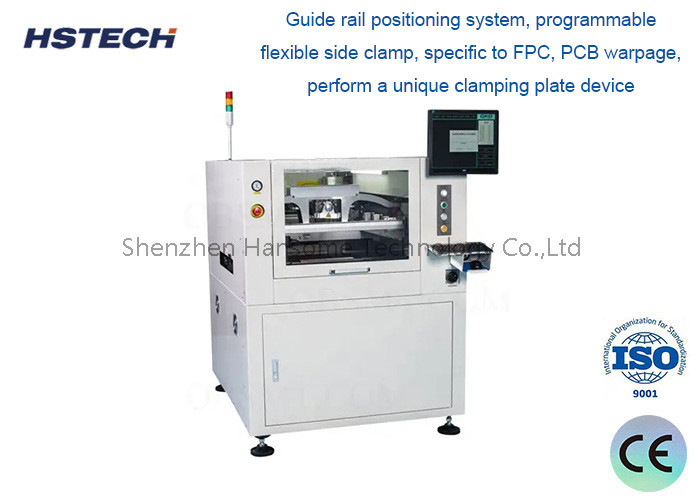

3نظام تحديد المواقع، إيقاف تشغيل المخطط الجديد، مشبك جانبي مرن قابل للبرمجة، لـ FPC، تشويه PCB، أداء جهاز تشبيك فريد.من خلال برمجة البرمجيات يمكن أن تمدد تلقائيا وسحب غير متأثرة لوحة PCB warpage.
4تصميم هيكل جديد مبتكر للمكشح مع نظام مكشح شامل لتحسين الاستقرار وعمر الخدمة.
5تنظيف الشبكة عالية السرعة مع بنية تنظيف التوزيع الهبوطي يمنع بنجاح انسداد الفتحات (والتي كانت السبب الرئيسي لنتائج التنظيف السيئة).يمكن أيضا ضبط طول توزيع المذيب بسهولة من خلال التحكم البرمجي.
6واجهة جديدة متعددة الوظائف بسيطة وواضحة وسهلة الاستخدام وظيفة مراقبة درجة الحرارة والرطوبة الفعلية
