| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-FS5331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 قطعة شهريا |

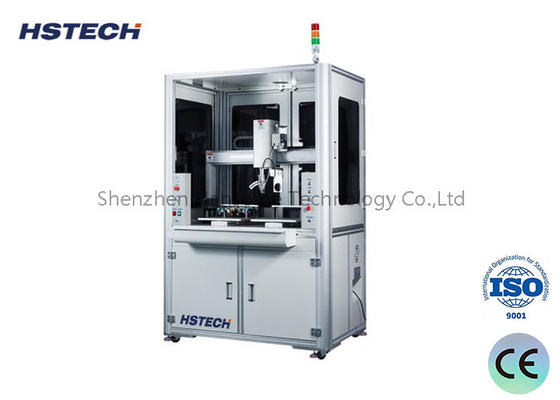

روبوت لحام أوتوماتيكي عالية الدقة
مقدمة
هذه آلة اللحام التلقائية قائمة على الأرض، وتوفر عمل 5 محاور ومنصات اللحام المزدوجة، مع نطاق لحام حديد اللحام واحد يصل إلى 500x300x300x100mm.انها مناسبة لتحاميل PCBA متنوعة، استبدال العمل اليدوي وتحسين الكفاءة والجودة.
الخصائص

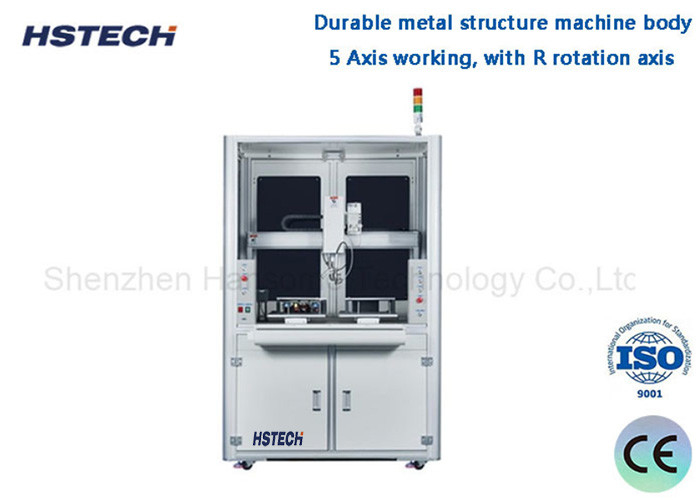

1جسم هيكل معدني، تشغيل منصة مزدوجة، متينة ومرنة.
2، 5 محور العمل، بما في ذلك محور R الدوار، تحقيق لحام متعددة الزوايا.
3مسافة الحركة 500300300mm، دعم تخصيص.
4"السلسلة المتحركة للصلبة الوحيدة اختيارية، دعم تخصيص صلبة مزدوجة / ثلاثية مزدوجة".
5دعم لحام بقعة، والحام السحب وأساليب الحام الأخرى.
6البرمجة السهلة، دعم الإعداد اليدوي واستيراد الرسومات CAD.
7باستخدام دليل خطي لضمان حركة عالية الدقة.
8، محرك خطوة وتحكم حزام متزامن، مستقرة وموثوقة.
المواصفات
| النموذج | HS-S5331R | HS-S6331R | |
| الجهد | AC110V/220V،50/60Hz | ||
| نطاق العمل X/Y1/Y2/Z | 500*300*300*100ملم | 600*300*300*100ملم | |
| محور R | 360 درجة | ||
| سرعة الحركة X/Y/Z | ماكس 300mm/s | ||
| نظام القيادة | محرك خطوة، حزام توقيت | ||
| دليل خطي | دليل دقة عالية من تايوان | ||
| دقة التكرار | ± 0.02 ملم | ||
| البرمجة | قلادة التدريس | ||
| نظام التحكم | لوحة التحكم | ||
| تخزين البرامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة
ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين
(خمسة آلاف نقطة معالجة)
|
||
| مساحة تخزين الملفات |
صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى
مساحة تخزين 3M (100,000 نقطة معالجة)
|
||
| مستند دعم | CAD | ||
| تنظيف الحديد والقصدير | تنظيف الهواء / الروائي | ||
| واجهة خارجية | USB + RS232 | ||
| طريقة اللحام | لحام النقطة / السحب | ||
| الوزن | 65كيلوغرام | 70 كجم | |
| مقاس الجهاز |
715*585*800ملم |
815*685*800ملم | |
تكوين الجهاز الرئيسي
1, حديد لحام مزدوج, منصة عمل مزدوجة Y
2برمجية معلقة تعليمية محمولة
3جهاز تحكم التدفئة
4، وحدة التحكم في القصدير المكسورة
5مجموعة قلم اللحام
6، ذروة اللحام
7مكونات الصفيح
8صندوق التنظيف
